Kaydon 16292001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16292001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16292001. Seri: Xt. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: İçten dişli.

Yuvarlanma elemanı düzeni: Tam dolu bilya düzeni
Katalog 390, s75: azami bilya sayısı. Çizimdeki bilya boyutu, sayısı ve iç boşluklar şematiktir.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

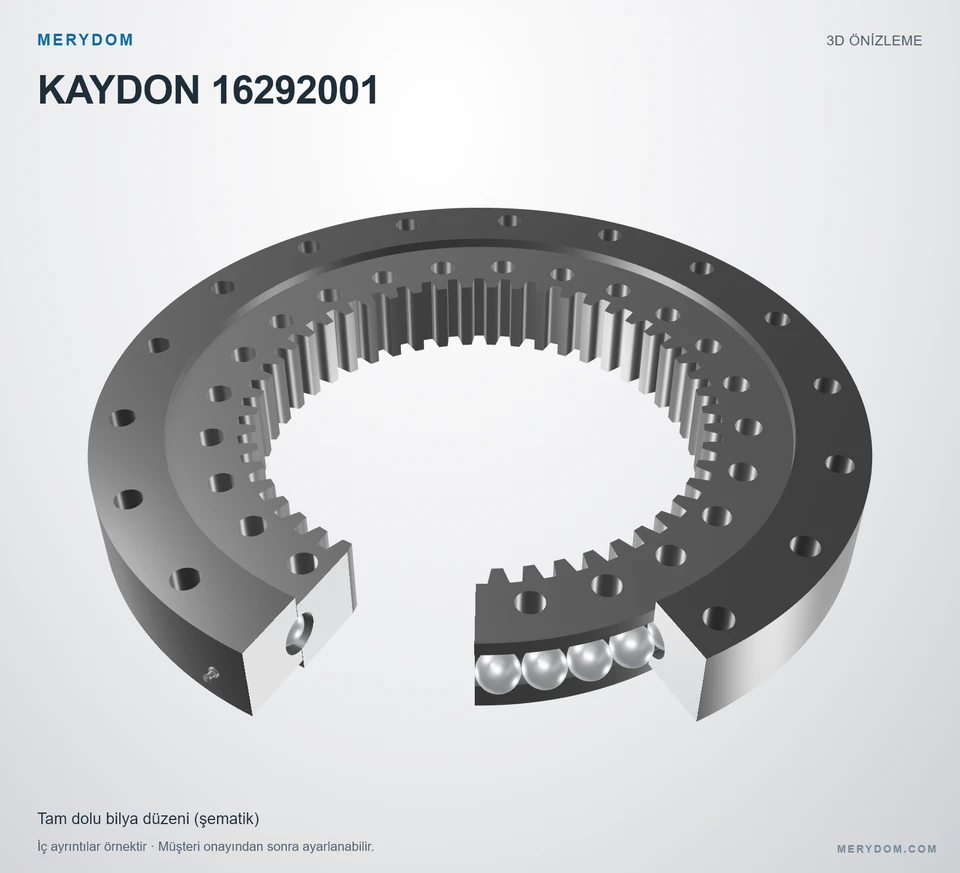

KAYDON 16292001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16292001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16292001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
16.625 in
Overall ID (di)
9.714 in
Toplam yükseklik
1.968 in
Dişli düzeni
İçten dişli
Montaj delikleri
18 / 24 dış / iç
Rulman tasarımı
Dört nokta temaslı bilyalı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut

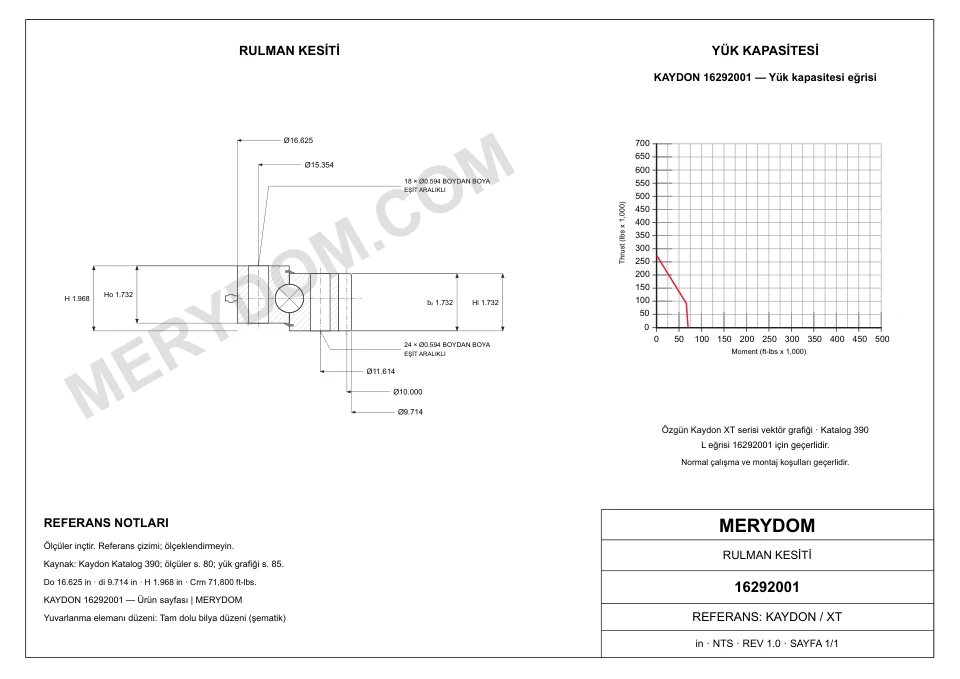

ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
16.625 inyaklaşık 422,28 mm
Toplam iç çap (di)
9.714 inyaklaşık 246,74 mm
Toplam yükseklik (H)
1.968 inyaklaşık 49,99 mm
Montaj ağırlığı (G)
65 lbyaklaşık 29,484 kg
İç bilezik yüksekliği (Hi)
1.732 inyaklaşık 43,99 mm
Dış bilezik yüksekliği (Ho)
1.732 inyaklaşık 43,99 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
15.354 inyaklaşık 389,99 mm
İç bilezik cıvata dairesi (Li)
11.614 inyaklaşık 295 mm

Dişli

Dişli hatve çapı (D2)
10.000 inyaklaşık 254 mm
Diş sayısı (z2)
50
Katalogdaki diş genişliği (b2)
1.732 inyaklaşık 43,99 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16292001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16292001
Şununla değiştirilebilirliği sertifikalıKaydon 16292001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriXt Seri
Referans model16292001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıDört nokta temaslı bilyalı
Dişli düzeniİçten dişli
Boyutlar
Toplam dış çap (Do)16.625 inyaklaşık 422,28 mm
Toplam iç çap (di)9.714 inyaklaşık 246,74 mm
Toplam yükseklik (H)1.968 inyaklaşık 49,99 mm
İç bilezik yüksekliği (Hi)1.732 inyaklaşık 43,99 mm
Dış bilezik yüksekliği (Ho)1.732 inyaklaşık 43,99 mm
Dış bilezik cıvata dairesi (Lo)15.354 inyaklaşık 389,99 mm
İç bilezik cıvata dairesi (Li)11.614 inyaklaşık 295 mm
Dişli hatve çapı (D2)10.000 inyaklaşık 254 mm
Montaj ağırlığı (G)65 lbyaklaşık 29,484 kg
Yük değerleri
Maksimum diş yükü (Fz)7800 lbfyaklaşık 34,7 kN
Moment yük kapasitesi (Crm)71800 ft·lbfyaklaşık 97,35 kN·m
Montaj
Dış bilezik cıvata delikleri (no)18 delik · 0.594
İç bilezik cıvata delikleri (ni)24 delik · 0.594
Dişli
Hatve sistemiSPECIAL_DP
Source-defined gear pitch (Pd)kaynakta tanımlı 5/7 adımı
Diş sayısı (z2)50
Katalogdaki diş genişliği (b2)1.732 inyaklaşık 44 mm
Profil kaydırma katsayısı (x2)0
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

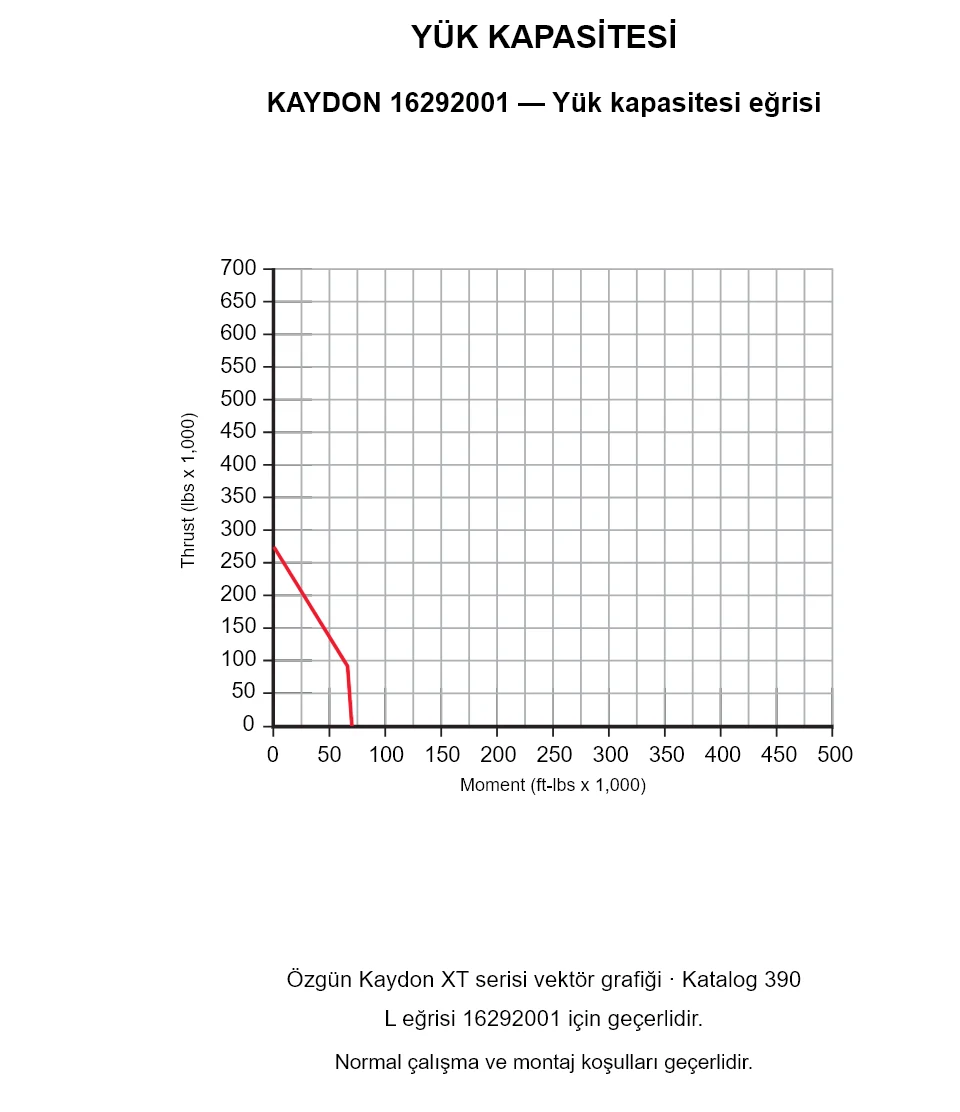

KAYDON 16292001 — Yük kapasitesi eğrisi

KAYDON 16292001 — Yük kapasitesi eğrisi

KAYDON 16292001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.

KAYDON 16292001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

Kaydon 16292001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
MERYDOM MUADİL DESTEĞİ

Fiyat, teslimat ve uygulama onayına hazır mısınız?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 16292001.
