Kaydon HT10-36E1Z Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon HT10-36E1Z. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon HT10-36E1Z. Seri: Ht. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

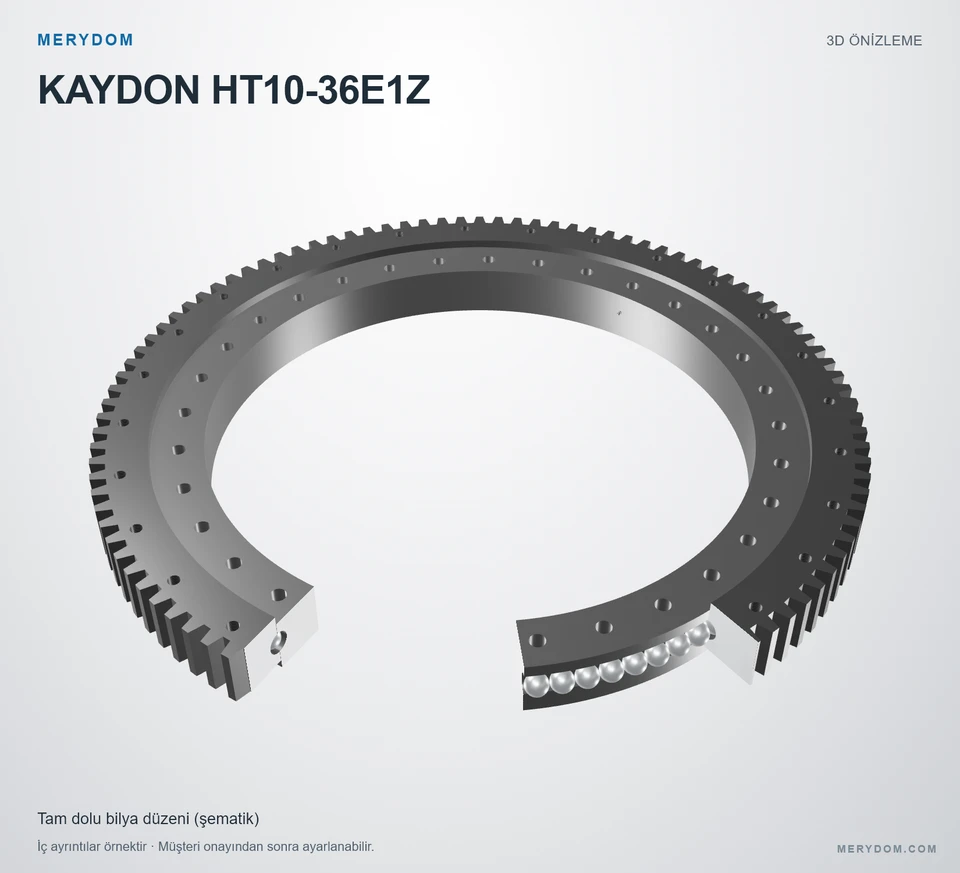

HT10-36E1Z
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon HT10-36E1Z.
- Overall OD (Do)
- 41.840 in
- Overall ID (di)
- 30.000 in
- Toplam yükseklik
- 3.500 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 28 / 32 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

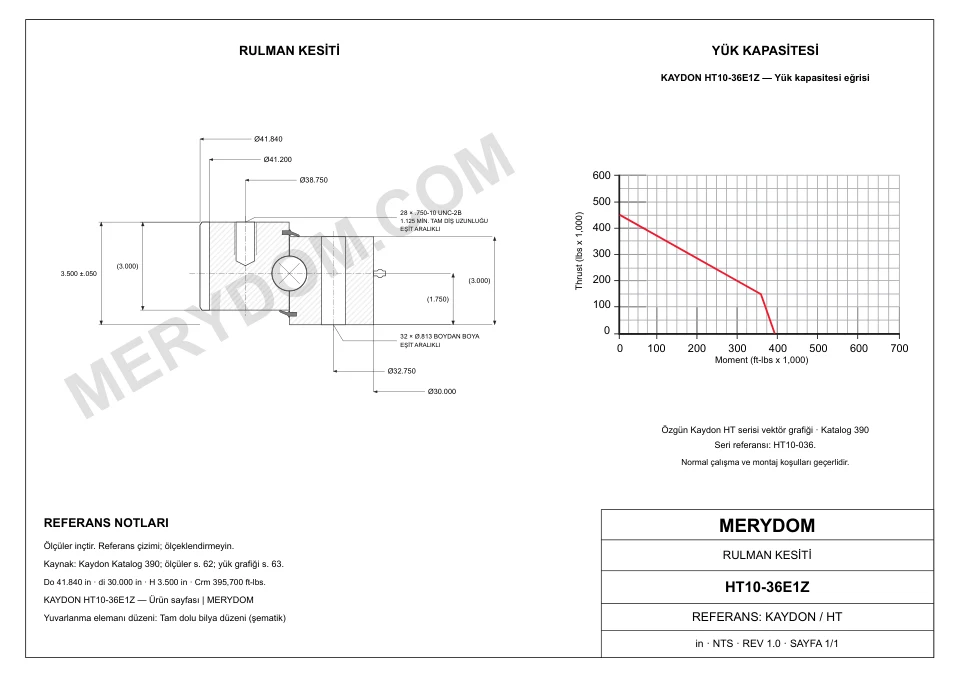

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 41.840 inyaklaşık 1 062,7 mm
- Toplam iç çap (di)
- 30.000 inyaklaşık 762 mm
- Toplam yükseklik (H)
- 3.500 inyaklaşık 89 mm
- Montaj ağırlığı (G)
- 481 lbyaklaşık 218,178 kg
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 38.750 inyaklaşık 984,3 mm
- İç bilezik cıvata dairesi (Li)
- 32.750 inyaklaşık 831,9 mm
Dişli
- Dişli hatve çapı (D2)
- 41.200 inyaklaşık 1 046 mm
- Diametral adım (Pd)
- 2,5
- Diş sayısı (z2)
- 103
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon HT10-36E1Z Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | HT10-36E1Z |
| Şununla değiştirilebilirliği sertifikalı | Kaydon HT10-36E1Z |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Ht Seri |
| Referans model | HT10-36E1Z |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 41.840 inyaklaşık 1 062,7 mm |
| Toplam iç çap (di) | 30.000 inyaklaşık 762 mm |
| Toplam yükseklik (H) | 3.500 inyaklaşık 89 mm |
| Dış bilezik cıvata dairesi (Lo) | 38.750 inyaklaşık 984,3 mm |
| İç bilezik cıvata dairesi (Li) | 32.750 inyaklaşık 831,9 mm |
| Dişli hatve çapı (D2) | 41.200 inyaklaşık 1 046 mm |
| Montaj ağırlığı (G) | 481 lbyaklaşık 218,178 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 18608 lbfyaklaşık 82,77 kN |
| Moment yük kapasitesi (Crm) | 395700 ft·lbfyaklaşık 536,5 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 28 delik · 0.750-10 UNC-2B; 1.125 min full thread |
| İç bilezik cıvata delikleri (ni) | 32 delik · 0.813 through, equally spaced |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 2.5 DP |
| Eşdeğer modül (derived reference only) (m) | 10.16 mm |
| Diş sayısı (z2) | 103 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

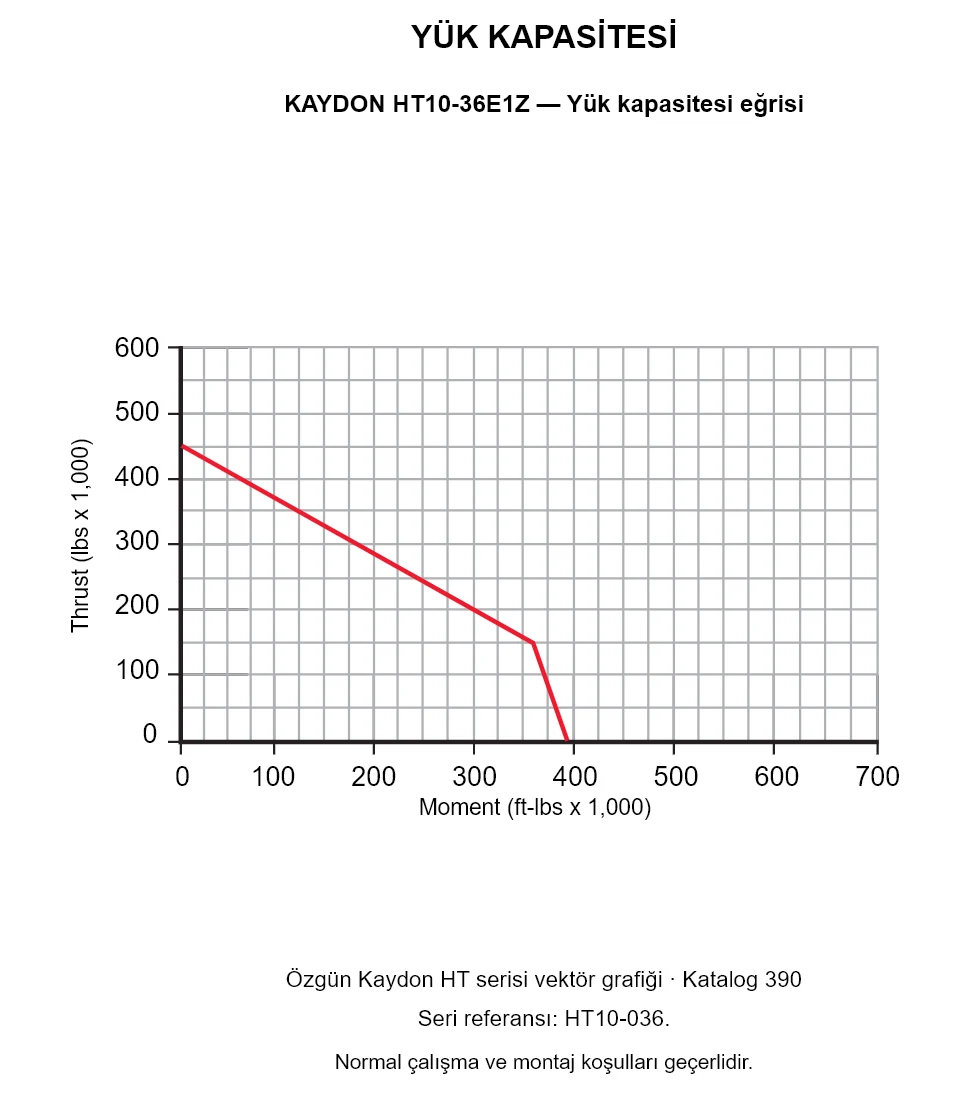

Ht Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon HT10-36E1Z için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
