Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
Kaydon KH-125E Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon KH-125E. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon KH-125E. Seri: Kh. Rulman yapısı: Ön yüklü dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
KH-125E
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon KH-125E.
- Overall OD (Do)
- 16.500 in
- Overall ID (di)
- 8.625 in
- Toplam yükseklik
- 2.500 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 16 / 16 dış / iç
- Rulman tasarımı
- Ön yüklü dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

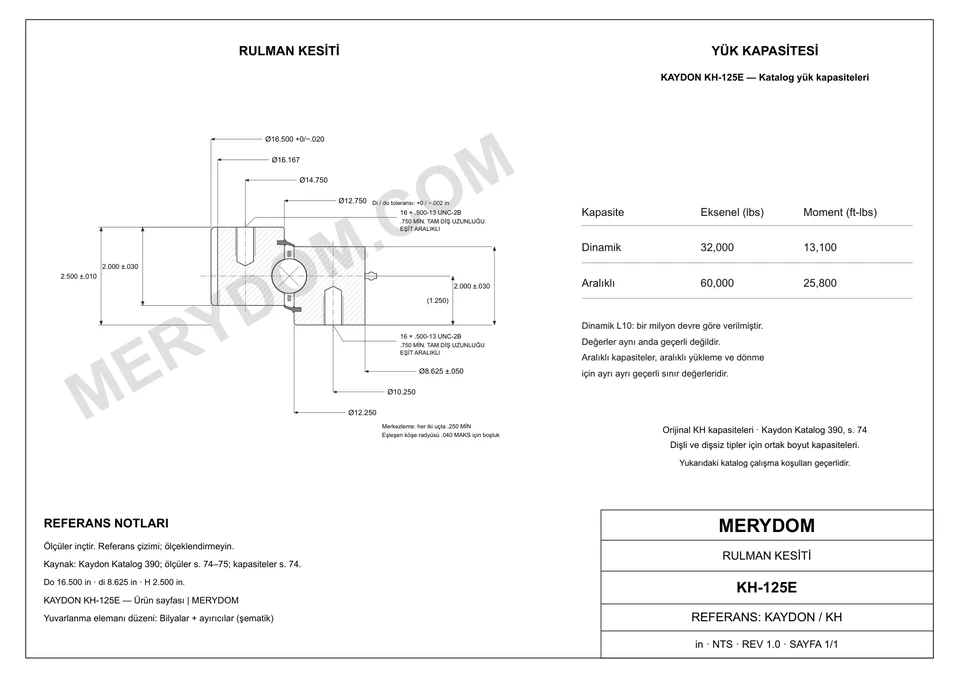

Boyutlar
- Toplam dış çap (Do)
- 16.500 inyaklaşık 419 mm
- Toplam iç çap (di)
- 8.625 inyaklaşık 219,08 mm
- Dış bilezik iç çapı (Di)
- 12.750 inyaklaşık 323,9 mm
- İç bilezik dış çapı (do)
- 12.250 inyaklaşık 311,2 mm
- Toplam yükseklik (H)
- 2.500 inyaklaşık 64 mm
- Montaj ağırlığı (G)
- 75 lbyaklaşık 34,019 kg
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 14.750 inyaklaşık 374,7 mm
- İç bilezik cıvata dairesi (Li)
- 10.250 inyaklaşık 260,4 mm
Dişli
- Dişli hatve çapı (D2)
- 16.167 inyaklaşık 410,64 mm
- Diametral adım (Pd)
- 6
- Diş sayısı (z2)
- 97
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon KH-125E Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | KH-125E |
| Şununla değiştirilebilirliği sertifikalı | Kaydon KH-125E |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Kh Seri |
| Referans model | KH-125E |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Ön yüklü dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 16.500 inyaklaşık 419 mm |
| Toplam iç çap (di) | 8.625 inyaklaşık 219,08 mm |
| Toplam yükseklik (H) | 2.500 inyaklaşık 64 mm |
| Dış bilezik iç çapı (Di) | 12.750 inyaklaşık 323,9 mm |
| İç bilezik dış çapı (do) | 12.250 inyaklaşık 311,2 mm |
| Dış bilezik cıvata dairesi (Lo) | 14.750 inyaklaşık 374,7 mm |
| İç bilezik cıvata dairesi (Li) | 10.250 inyaklaşık 260,4 mm |
| Dişli hatve çapı (D2) | 16.167 inyaklaşık 410,64 mm |
| Montaj ağırlığı (G) | 75 lbyaklaşık 34,019 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 5480 lbfyaklaşık 24,38 kN |
| Dinamik eksenel yük kapasitesi | 32000.0000000000 lbfyaklaşık 142,34 kN |
| Intermittent axial load rating | 60000.0000000000 lbfyaklaşık 266,89 kN |
| Dynamic moment load rating | 13100.0000000000 ft·lbfyaklaşık 17,76 kN·m |
| Intermittent moment load rating | 25800.0000000000 ft·lbfyaklaşık 34,98 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 16 delik · 0.500-13 UNC-2B; 0.750 min full thread |
| İç bilezik cıvata delikleri (ni) | 16 delik · 0.500-13 UNC-2B; 0.750 min full thread |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 6 DP |
| Eşdeğer modül (derived reference only) (m) | 4.233333 mm |
| Diş sayısı (z2) | 97 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ SEHİM PERFORMANSI
Kh Serisi sehim grafiği
Yayımlanan eksenel, radyal ve eğilme sehimi referansını incelemek için katalog açıklamasındaki model tanımını kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon KH-125E için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
