Kaydon MTE-415 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon MTE-415. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon MTE-415. Seri: Mt. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

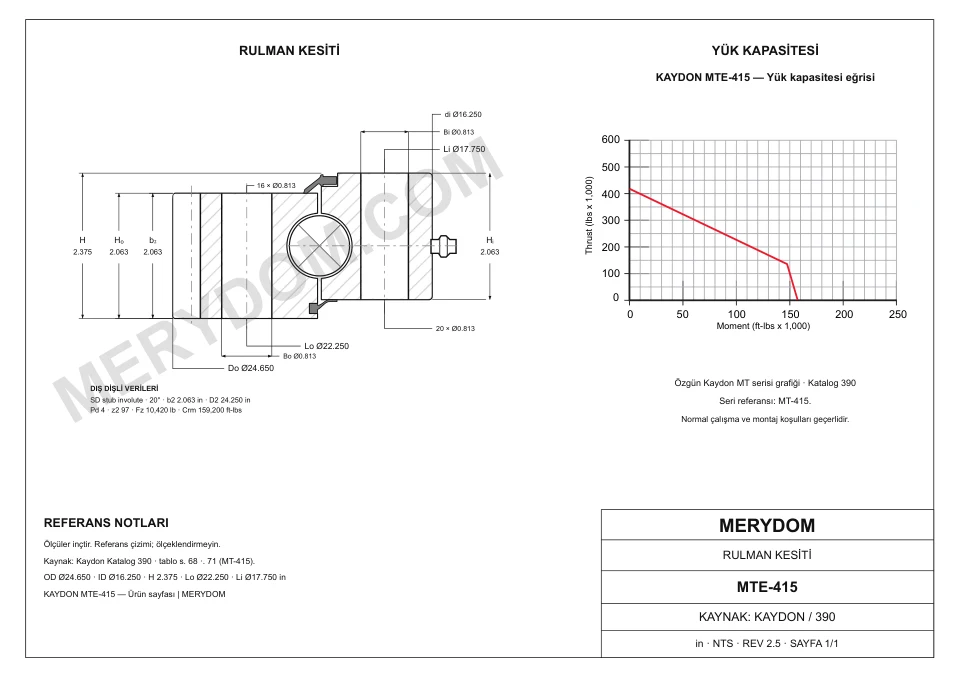

KAYDON MTE-415 · 3D Model Önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

MTE-415

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon MTE-415.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
24.650 in
Overall ID (di)
16.250 in
Toplam yükseklik
2.375 in
Dişli düzeni
Dıştan dişli
Montaj delikleri
16 / 20 dış / iç
Rulman tasarımı
Dört nokta temaslı bilyalı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
24.650 inyaklaşık 626,1 mm
Toplam iç çap (di)
16.250 inyaklaşık 412,8 mm
Toplam yükseklik (H)
2.375 inyaklaşık 60,33 mm
Montaj ağırlığı (G)
132 lbyaklaşık 59,874 kg
İç bilezik yüksekliği (Hi)
2.063 inyaklaşık 52,4 mm
Dış bilezik yüksekliği (Ho)
2.063 inyaklaşık 52,4 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
22.250 inyaklaşık 565,2 mm
İç bilezik cıvata dairesi (Li)
17.750 inyaklaşık 450,9 mm

Dişli

Dişli hatve çapı (D2)
24.250 inyaklaşık 616 mm
Diametral adım (Pd)
4
Diş sayısı (z2)
97
Katalogdaki diş genişliği (b2)
2.063 inyaklaşık 52,4 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon MTE-415 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modeliiMTE-415
Şununla değiştirilebilirliği sertifikalıKaydon MTE-415
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriMt Seri
Referans modelMTE-415
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıDört nokta temaslı bilyalı
Dişli düzeniDıştan dişli
Boyutlar
Toplam dış çap (Do)24.650 inyaklaşık 626,1 mm
Toplam iç çap (di)16.250 inyaklaşık 412,8 mm
Toplam yükseklik (H)2.375 inyaklaşık 60,33 mm
İç bilezik yüksekliği (Hi)2.063 inyaklaşık 52,4 mm
Dış bilezik yüksekliği (Ho)2.063 inyaklaşık 52,4 mm
Dış bilezik cıvata dairesi (Lo)22.250 inyaklaşık 565,2 mm
İç bilezik cıvata dairesi (Li)17.750 inyaklaşık 450,9 mm
Dişli hatve çapı (D2)24.250 inyaklaşık 616 mm
Montaj ağırlığı (G)132 lbyaklaşık 59,874 kg
Yük değerleri
Maksimum diş yükü (Fz)10420 lbfyaklaşık 46,35 kN
Moment yük kapasitesi (Crm)159200 ft·lbfyaklaşık 215,85 kN·m
Montaj
Dış bilezik cıvata delikleri (no)16 delik · 0.813
İç bilezik cıvata delikleri (ni)20 delik · 0.813
Dişli
Hatve sistemiDP
Kaynak diametral adımı (Pd)4 DP
Eşdeğer modül (derived reference only) (m)6.35 mm
Diş sayısı (z2)97
Katalogdaki diş genişliği (b2)2.063 inyaklaşık 52,4 mm
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

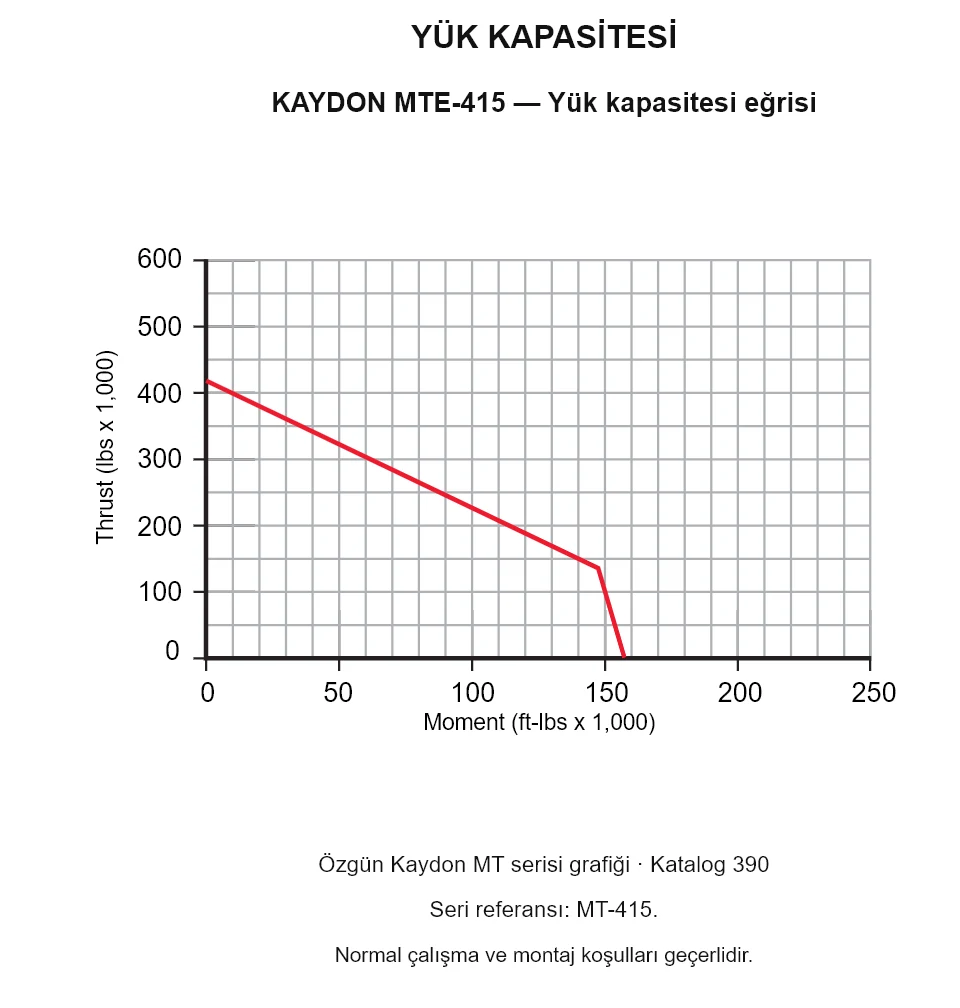

KAYDON MTE-415 — Yük kapasitesi eğrisi

KAYDON MTE-415 — Yük kapasitesi eğrisi

KAYDON MTE-415 — Yük kapasitesi eğrisi. Seri referansı: MT-415. Normal çalışma ve montaj koşulları geçerlidir.

KAYDON MTE-415 — Yük kapasitesi eğrisi. Seri referansı: MT-415. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

Kaydon MTE-415 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
