Kaydon RK6-25P1Z Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon RK6-25P1Z. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon RK6-25P1Z. Seri: Rk. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dişlisiz.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

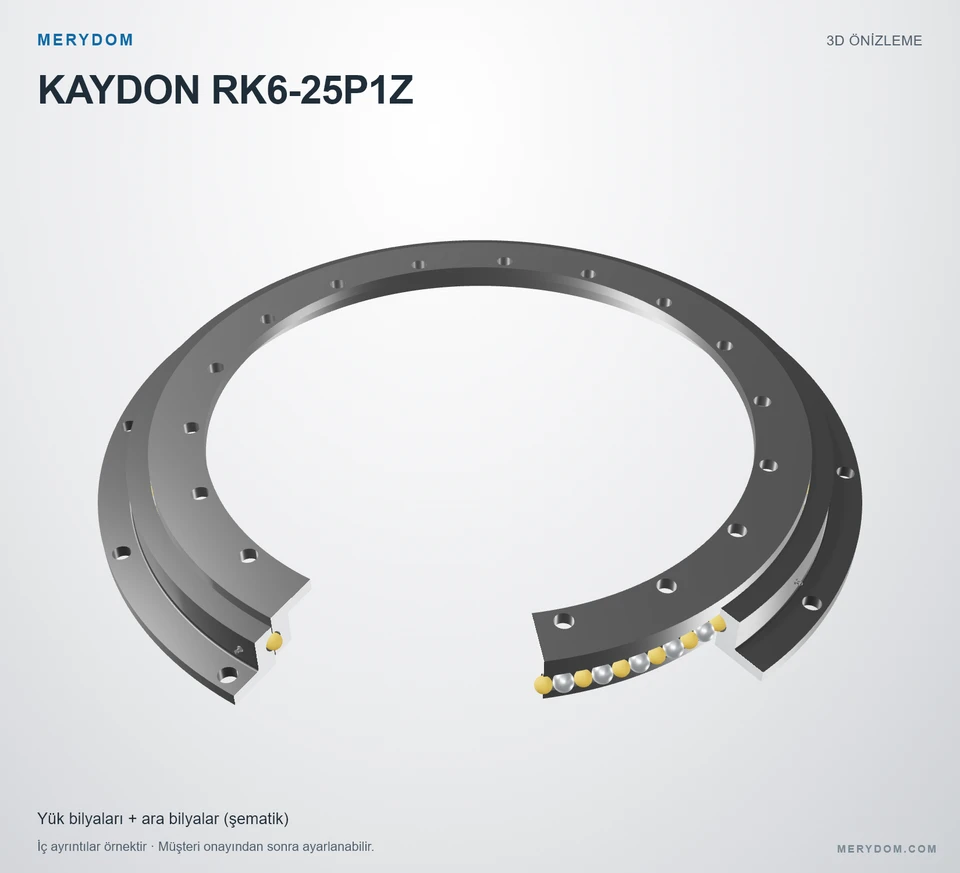

KAYDON RK6-25P1Z — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

RK6-25P1Z

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon RK6-25P1Z.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
29.450 in
Overall ID (di)
21.030 in
Toplam yükseklik
2.205 in
Dişli düzeni
Dişlisiz
Montaj delikleri
12 / 18 dış / iç
Rulman tasarımı
Dört nokta temaslı bilyalı
Fabrika güvencesi
  • Onaylı ölçü uyumu
  • Kontrollü malzemeler
  • Fabrika belgeleri

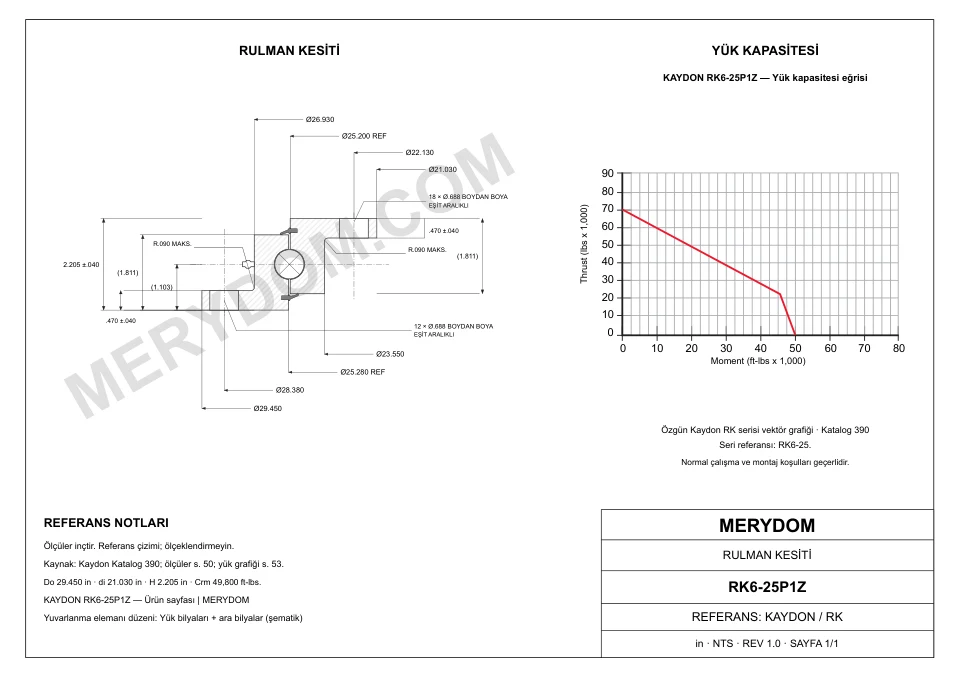

ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
29.450 inyaklaşık 748 mm
Toplam iç çap (di)
21.030 inyaklaşık 534,2 mm
Dış bilezik gövde dış çapı (Dr)
26.930 inyaklaşık 684 mm
Dış bilezik iç çapı (Di)
25.280 inyaklaşık 642,1 mm
İç bilezik dış çapı (do)
25.200 inyaklaşık 640 mm
İç bilezik gövde iç çapı (dr)
23.550 inyaklaşık 598,2 mm
Toplam yükseklik (H)
2.205 inyaklaşık 56,01 mm
Montaj ağırlığı (G)
89 lbyaklaşık 40,37 kg
İç bilezik yüksekliği (Hi)
1.811 inyaklaşık 46 mm
Dış bilezik yüksekliği (Ho)
1.811 inyaklaşık 46 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
28.380 inyaklaşık 720,9 mm
İç bilezik cıvata dairesi (Li)
22.130 inyaklaşık 562,1 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon RK6-25P1Z Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modeliiRK6-25P1Z
Şununla değiştirilebilirliği sertifikalıKaydon RK6-25P1Z
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriRk Seri
Referans modelRK6-25P1Z
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıDört nokta temaslı bilyalı
Dişli düzeniDişlisiz
Boyutlar
Toplam dış çap (Do)29.450 inyaklaşık 748 mm
Toplam iç çap (di)21.030 inyaklaşık 534,2 mm
Toplam yükseklik (H)2.205 inyaklaşık 56,01 mm
İç bilezik yüksekliği (Hi)1.811 inyaklaşık 46 mm
Dış bilezik yüksekliği (Ho)1.811 inyaklaşık 46 mm
Dış bilezik gövde dış çapı (Dr)26.930 inyaklaşık 684 mm
Dış bilezik iç çapı (Di)25.280 inyaklaşık 642,1 mm
İç bilezik dış çapı (do)25.200 inyaklaşık 640 mm
İç bilezik gövde iç çapı (dr)23.550 inyaklaşık 598,2 mm
Dış bilezik cıvata dairesi (Lo)28.380 inyaklaşık 720,9 mm
İç bilezik cıvata dairesi (Li)22.130 inyaklaşık 562,1 mm
Montaj ağırlığı (G)89 lbyaklaşık 40,37 kg
Yük değerleri
Moment yük kapasitesi (Crm)49800 ft·lbfyaklaşık 67,52 kN·m
Montaj
Dış bilezik cıvata delikleri (no)12 delik · 0.688 through, equally spaced
İç bilezik cıvata delikleri (ni)18 delik · 0.688 through, equally spaced
Dişli
Entegre dişliUygulanamaz
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

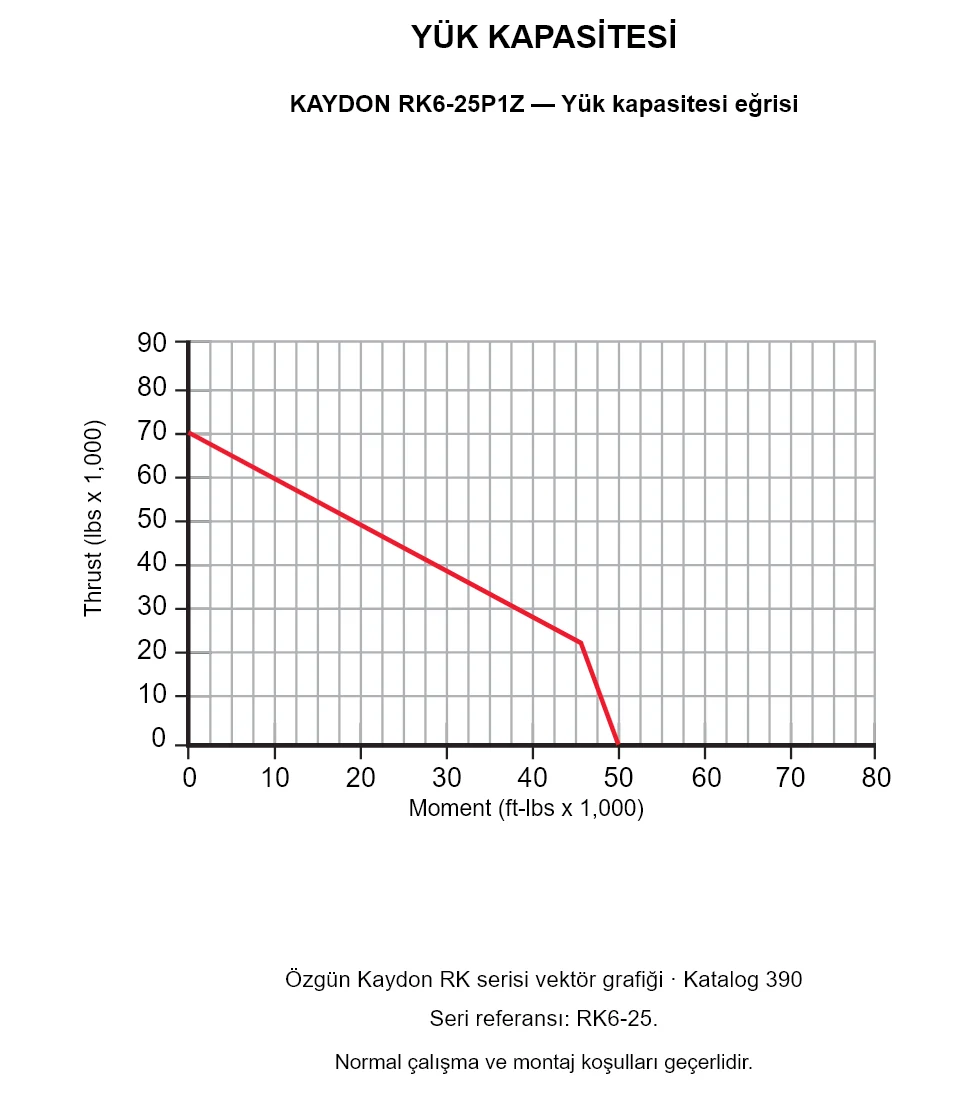

KAYDON RK6-25P1Z — Yük kapasitesi eğrisi

KAYDON RK6-25P1Z — Yük kapasitesi eğrisi

KAYDON RK6-25P1Z — Yük kapasitesi eğrisi. Seri referansı: RK6-25. Normal çalışma ve montaj koşulları geçerlidir.

KAYDON RK6-25P1Z — Yük kapasitesi eğrisi. Seri referansı: RK6-25. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

Kaydon RK6-25P1Z için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
