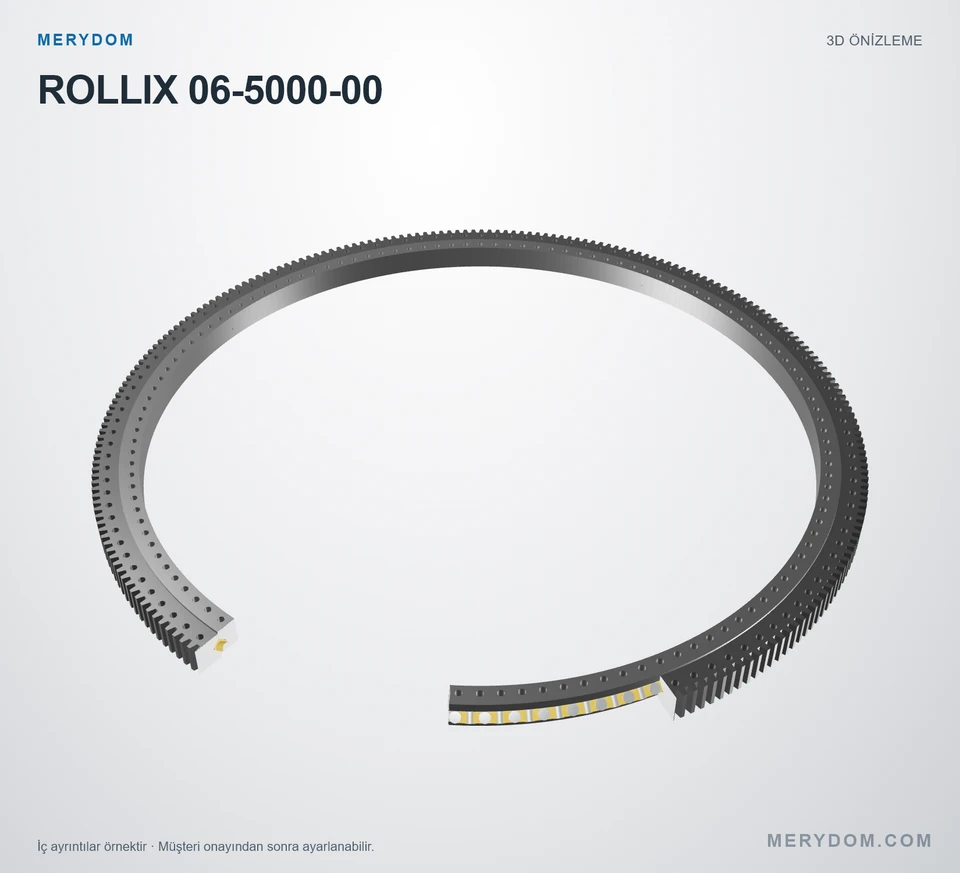

ROLLIX 06-5000-00 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: ROLLIX 06-5000-00. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: ROLLIX 06-5000-00. Seri: 06. Rulman yapısı: Tek sıralı çapraz makaralı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
06-5000-00
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: ROLLIX 06-5000-00.
- Overall OD (Do)
- 5,364 mm
- Overall ID (di)
- 4,724 mm
- Toplam yükseklik
- 215 mm
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 126 / 126 dış / iç
- Rulman tasarımı
- Tek sıralı çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

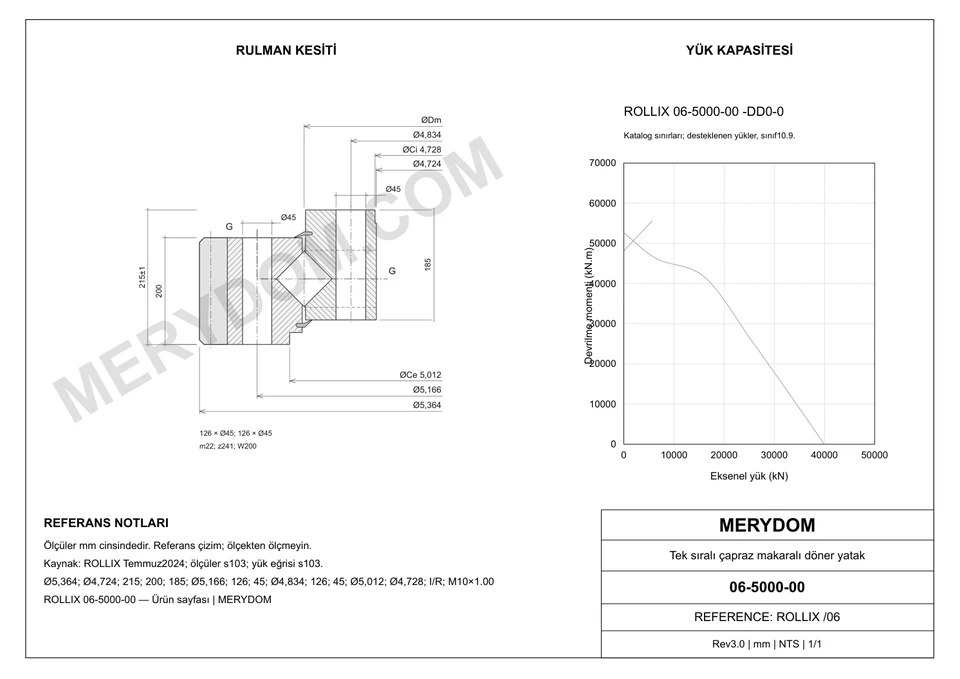

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam yükseklik (HT)
- 215 mm
- Toplam dış çap (ØDe)
- 5 364 mm
- Dış bilezik yüksekliği (He)
- 200 mm
- Toplam iç çap (ØDi)
- 4 724 mm
- İç bilezik yüksekliği (Hi)
- 185 mm
- Montaj ağırlığı (Ağırlık)
- 6 383 kg
Montaj
- Dış bilezik pilot çapı (ØCe)
- 5 012 mm
- İç bilezik pilot çapı (ØCi)
- 4 728 mm
- Dış bilezik delik tipi (Dış bilezik delik tipi)
- Th
- Dış bilezik cıvata dairesi (ØFe)
- 5 166 mm
- Dış bilezik montaj deliği sayısı (Ne)
- 126
- Dış bilezik montaj deliği özelliği (Dhe)
- 45 mm
- İç bilezik delik tipi (İç bilezik delik tipi)
- Th
- İç bilezik cıvata dairesi (ØFi)
- 4 834 mm
- İç bilezik montaj deliği sayısı (Ni)
- 126
- İç bilezik montaj deliği özelliği (Dhi)
- 45 mm
Dişli
- Dişli modülü (Module)
- 22 mm
- Diş sayısı (Z)
- 241
- Dişli yüz genişliği (W)
- 200 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtROLLIX 06-5000-00 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 06-5000-00 |
| Şununla değiştirilebilirliği sertifikalı | ROLLIX 06-5000-00 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | ROLLIX |
| Seri | 06 Seri |
| Referans model | 06-5000-00 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Tek sıralı çapraz makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam yükseklik (HT) | 215 mm |
| Toplam dış çap (ØDe) | 5 364 mm |
| Dış bilezik yüksekliği (He) | 200 mm |
| Toplam iç çap (ØDi) | 4 724 mm |
| İç bilezik yüksekliği (Hi) | 185 mm |
| Montaj ağırlığı (Ağırlık) | 6 383 kg |
| Montaj | |
| Dış bilezik pilot çapı (ØCe) | 5 012 mm |
| İç bilezik pilot çapı (ØCi) | 4 728 mm |
| Dış bilezik delik tipi (Dış bilezik delik tipi) | Th |
| Dış bilezik cıvata dairesi (ØFe) | 5 166 mm |
| Dış bilezik montaj deliği sayısı (Ne) | 126 |
| Dış bilezik montaj deliği özelliği (Dhe) | 45 mm |
| İç bilezik delik tipi (İç bilezik delik tipi) | Th |
| İç bilezik cıvata dairesi (ØFi) | 4 834 mm |
| İç bilezik montaj deliği sayısı (Ni) | 126 |
| İç bilezik montaj deliği özelliği (Dhi) | 45 mm |
| Dişli | |
| Dişli modülü (Module) | 22 mm |
| Diş sayısı (Z) | 241 |
| Dişli yüz genişliği (W) | 200 mm |
| Yük değerleri | |
| Dişli kapasitesi, sertleştirilmemiş (Sertleştirilmemiş dişli kapasitesi) | 882 kN |
| Dişli kapasitesi, sertleştirilmiş (Sertleştirilmiş dişli kapasitesi) | 1 026 kN |
| Diğer bilgiler | |
| Yağlama delikli bilezik (Yağlama delikli bilezik) | I |
| Yağlama deliği tipi (Yağlama deliği tipi) | R |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

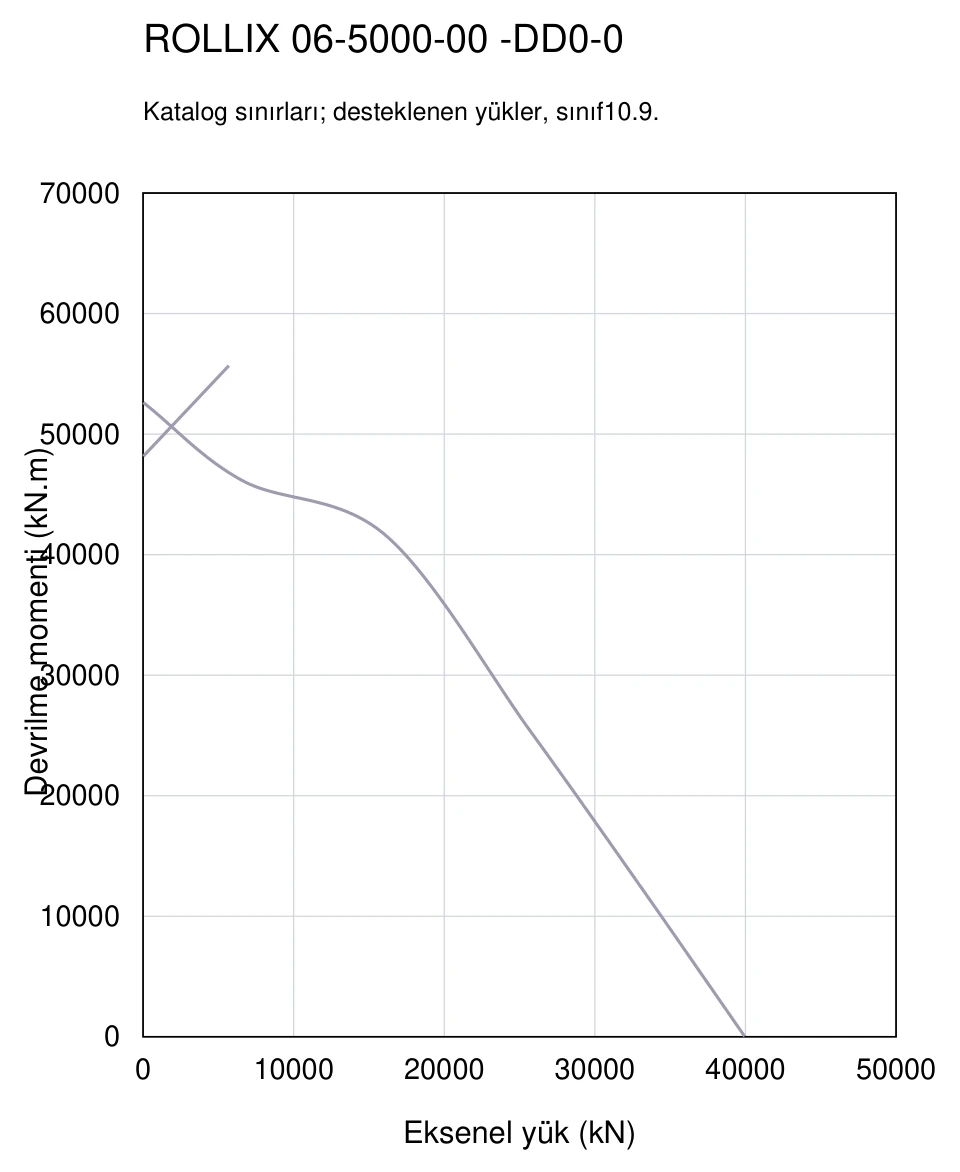

06 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
ROLLIX 06-5000-00 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
