ROLLIX 12-2000-01
Seviye 1 · Referans verileri
ROLLIX 12-2000-01 için referans bilgileri. Yedek parça uygunluğu mühendislik onayı gerektirir.

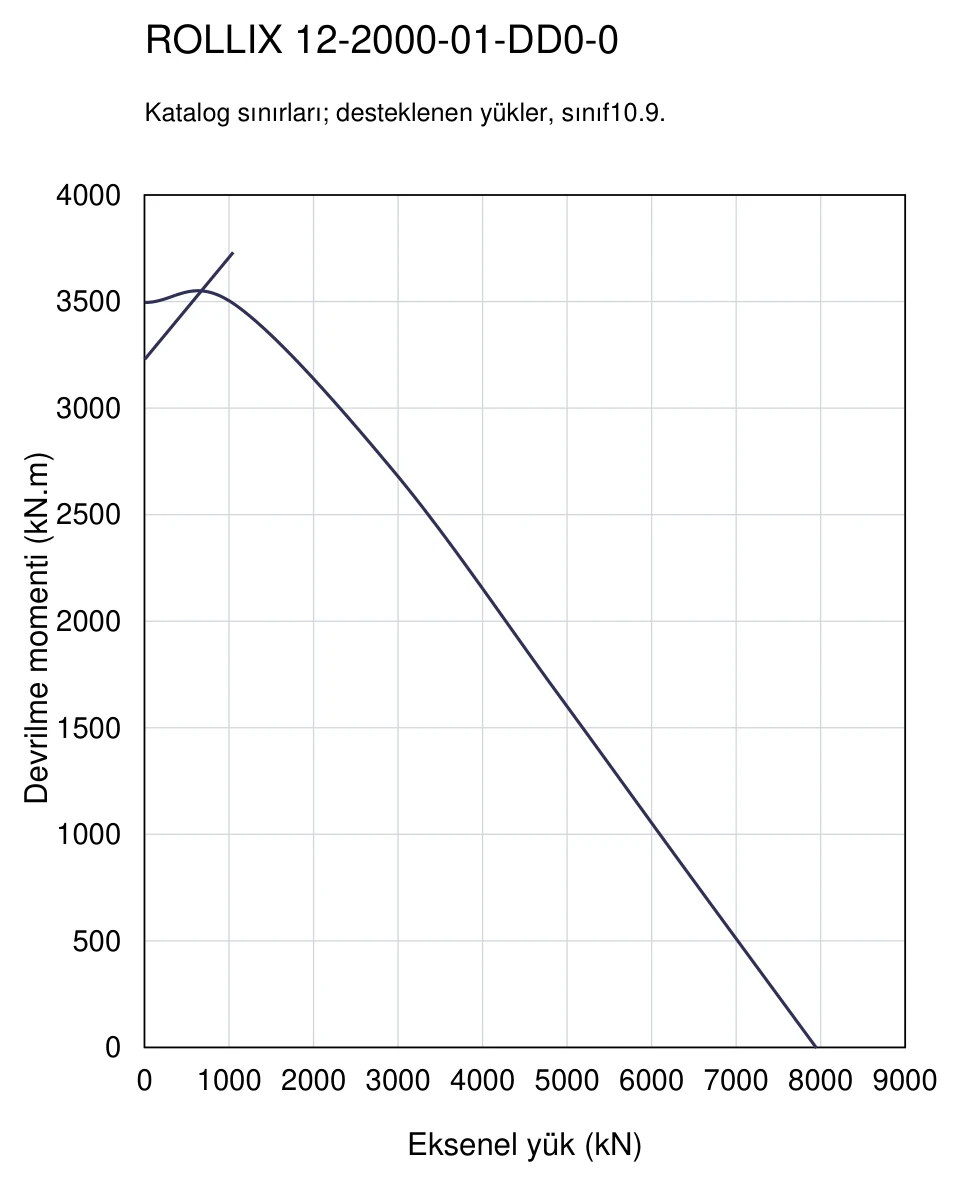

Yük kapasitesi eğrisi
Referans özellikleri
| Parametre | Kaynak değeri |
|---|---|
| Referans marka / model | ROLLIX 12-2000-01 |
| Toplam yükseklik HT | 123 mm |
| Toplam dış çap ØDe | 2,135 mm |
| Dış bilezik yüksekliği He | 123 mm |
| Toplam iç çap ØDi | 1,779 mm |
| İç bilezik yüksekliği Hi | 123 mm |
| Montaj ağırlığı Weight | 886 kg |
| Dış bilezik delik tipi External ring hole type | Th |
| Dış bilezik cıvata dairesi ØFe | 2,080 mm |
| Dış bilezik montaj deliği sayısı Ne | 60 |
| Dış bilezik montaj deliği özelliği Dhe | 27 mm |
| İç bilezik delik tipi Inner ring hole type | Th |
| İç bilezik cıvata dairesi ØFi | 1,920 mm |
| İç bilezik montaj deliği sayısı Ni | 60 |
| İç bilezik montaj deliği özelliği Dhi | 27 mm |
| Dişli modülü Module | 16 mm |
| Diş sayısı Z | 112 |
| Dişli yüz genişliği W | 113 mm |
| Dişli kapasitesi, sertleştirilmemiş Gear capacity unhardened | 349 kN |
| Dişli kapasitesi, sertleştirilmiş Gear capacity hardened | 406 kN |
| Yağlama delikli bilezik Ring with greasing holes | E |
| Yağlama deliği tipi Greasing hole type | R |
