Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

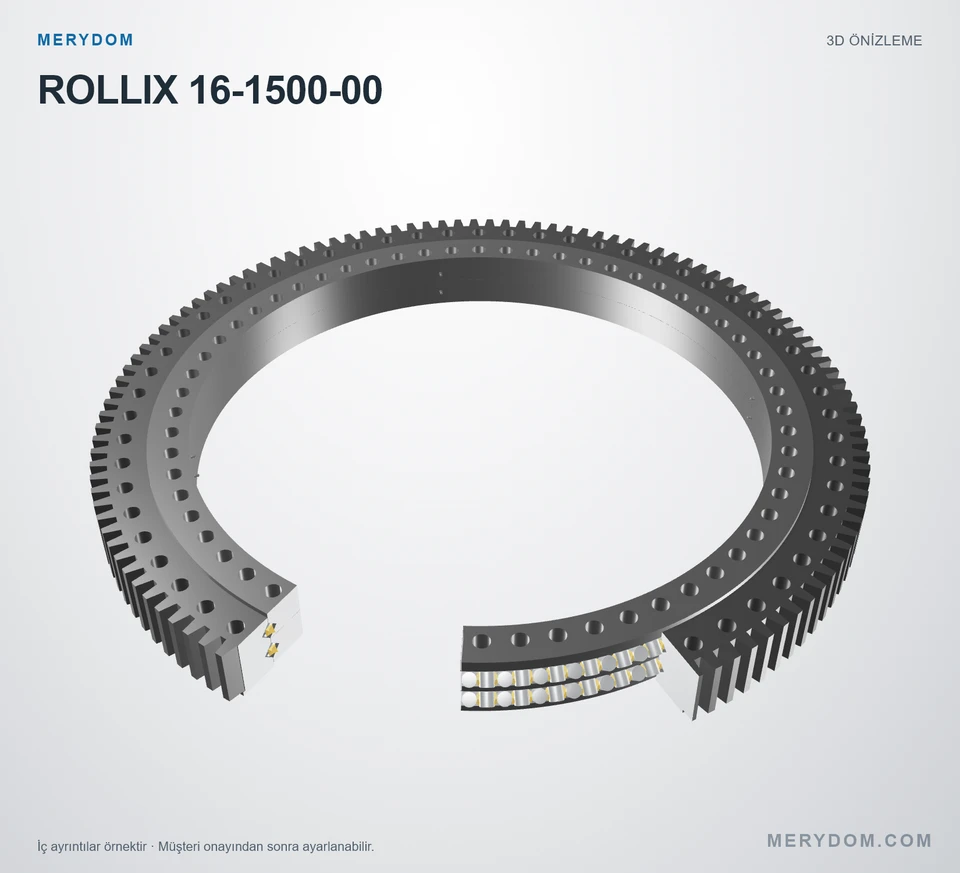

ROLLIX 16-1500-00 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: ROLLIX 16-1500-00. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: ROLLIX 16-1500-00. Seri: 16. Rulman yapısı: Çift sıralı çapraz makaralı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16-1500-00
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: ROLLIX 16-1500-00.
- Overall OD (Do)
- 1,747 mm
- Overall ID (di)
- 1,317 mm
- Toplam yükseklik
- 150 mm
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 60 / 60 dış / iç
- Rulman tasarımı
- Çift sıralı çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

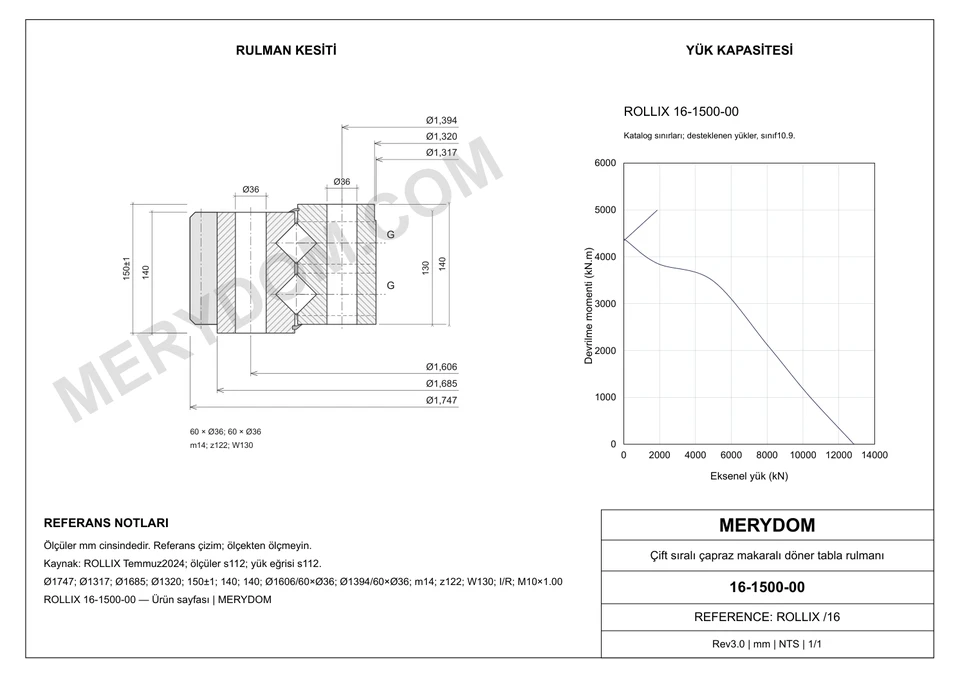

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam yükseklik (HT)
- 150 mm
- Toplam dış çap (ØDe)
- 1 747 mm
- Dış bilezik yüksekliği (He)
- 140 mm
- Toplam iç çap (ØDi)
- 1 317 mm
- İç bilezik yüksekliği (Hi)
- 140 mm
- Montaj ağırlığı (Ağırlık)
- 929 kg
Montaj
- Dış bilezik pilot çapı (ØCe)
- 1 685 mm
- İç bilezik pilot çapı (ØCi)
- 1 320 mm
- Dış bilezik delik tipi (Dış bilezik delik tipi)
- Th
- Dış bilezik cıvata dairesi (ØFe)
- 1 606 mm
- Dış bilezik montaj deliği sayısı (Ne)
- 60
- Dış bilezik montaj deliği özelliği (Dhe)
- 36 mm
- İç bilezik delik tipi (İç bilezik delik tipi)
- Th
- İç bilezik cıvata dairesi (ØFi)
- 1 394 mm
- İç bilezik montaj deliği sayısı (Ni)
- 60
- İç bilezik montaj deliği özelliği (Dhi)
- 36 mm
Dişli
- Dişli modülü (Module)
- 14 mm
- Diş sayısı (Z)
- 122
- Dişli yüz genişliği (W)
- 130 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtROLLIX 16-1500-00 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16-1500-00 |
| Şununla değiştirilebilirliği sertifikalı | ROLLIX 16-1500-00 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | ROLLIX |
| Seri | 16 Seri |
| Referans model | 16-1500-00 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Çift sıralı çapraz makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam yükseklik (HT) | 150 mm |
| Toplam dış çap (ØDe) | 1 747 mm |
| Dış bilezik yüksekliği (He) | 140 mm |
| Toplam iç çap (ØDi) | 1 317 mm |
| İç bilezik yüksekliği (Hi) | 140 mm |
| Montaj ağırlığı (Ağırlık) | 929 kg |
| Montaj | |
| Dış bilezik pilot çapı (ØCe) | 1 685 mm |
| İç bilezik pilot çapı (ØCi) | 1 320 mm |
| Dış bilezik delik tipi (Dış bilezik delik tipi) | Th |
| Dış bilezik cıvata dairesi (ØFe) | 1 606 mm |
| Dış bilezik montaj deliği sayısı (Ne) | 60 |
| Dış bilezik montaj deliği özelliği (Dhe) | 36 mm |
| İç bilezik delik tipi (İç bilezik delik tipi) | Th |
| İç bilezik cıvata dairesi (ØFi) | 1 394 mm |
| İç bilezik montaj deliği sayısı (Ni) | 60 |
| İç bilezik montaj deliği özelliği (Dhi) | 36 mm |
| Dişli | |
| Dişli modülü (Module) | 14 mm |
| Diş sayısı (Z) | 122 |
| Dişli yüz genişliği (W) | 130 mm |
| Yük değerleri | |
| Dişli kapasitesi, sertleştirilmemiş (Sertleştirilmemiş dişli kapasitesi) | 353 kN |
| Dişli kapasitesi, sertleştirilmiş (Sertleştirilmiş dişli kapasitesi) | 411 kN |
| Diğer bilgiler | |
| Yağlama delikli bilezik (Yağlama delikli bilezik) | I |
| Yağlama deliği tipi (Yağlama deliği tipi) | R |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

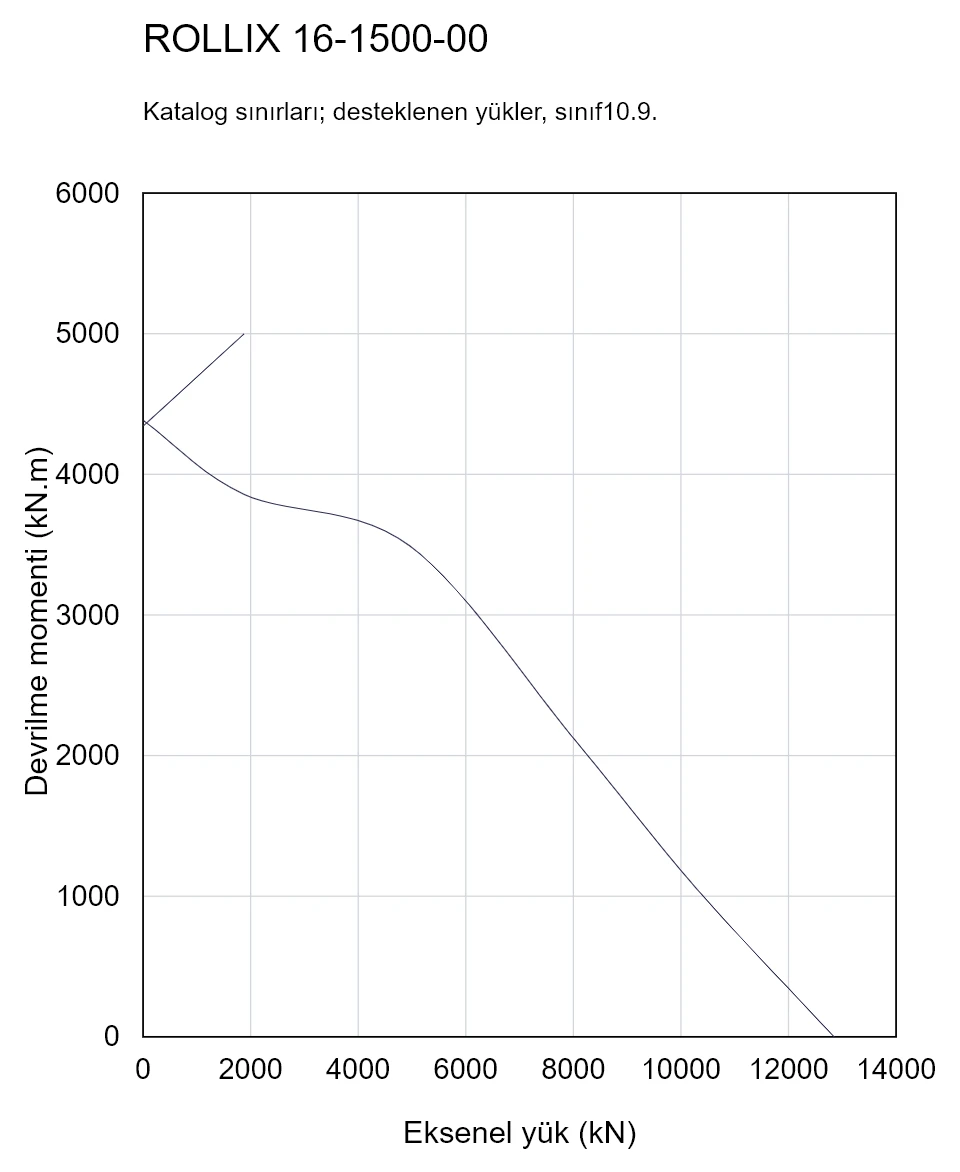

SERİ YÜK KAPASİTESİ
16 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
ROLLIX 16-1500-00 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
