Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

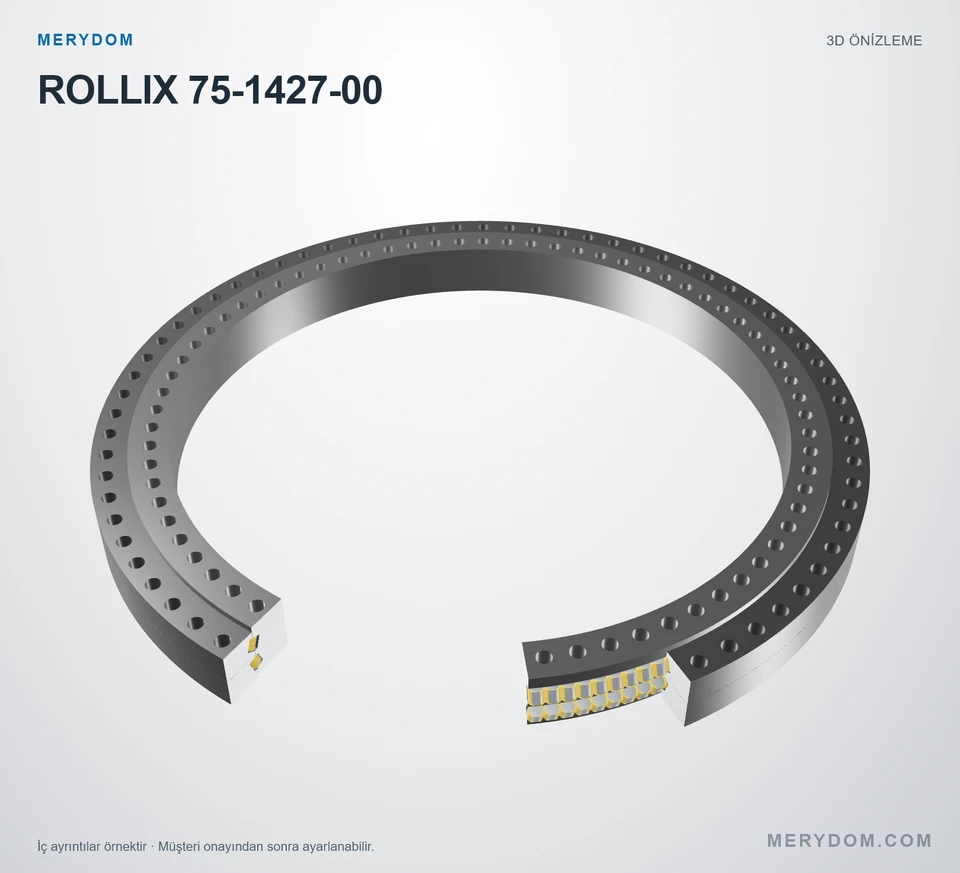

ROLLIX 75-1427-00 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: ROLLIX 75-1427-00. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: ROLLIX 75-1427-00. Seri: 75. Rulman yapısı: Çift sıralı makaralı rulman. Dişli düzeni: Dişlisiz.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
75-1427-00
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: ROLLIX 75-1427-00.
- Overall OD (Do)
- 1,579 mm
- Overall ID (di)
- 1,268 mm
- Toplam yükseklik
- 131 mm
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 72 / 72 dış / iç
- Rulman tasarımı
- Çift sıralı makaralı rulman
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam yükseklik (HT)
- 131 mm
- Toplam dış çap (ØDe)
- 1 579 mm
- Dış bilezik yüksekliği (He)
- 119 mm
- Toplam iç çap (ØDi)
- 1 268 mm
- İç bilezik yüksekliği (Hi)
- 119 mm
- Montaj ağırlığı (Ağırlık)
- 515 kg
Montaj
- Dış bilezik delik tipi (Dış bilezik delik tipi)
- Th
- Dış bilezik cıvata dairesi (ØFe)
- 1 519 mm
- Dış bilezik montaj deliği sayısı (Ne)
- 72
- Dış bilezik montaj deliği özelliği (Dhe)
- 30 mm
- İç bilezik delik tipi (İç bilezik delik tipi)
- Th
- İç bilezik cıvata dairesi (ØFi)
- 1 344 mm
- İç bilezik montaj deliği sayısı (Ni)
- 72
- İç bilezik montaj deliği özelliği (Dhi)
- 30 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtROLLIX 75-1427-00 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 75-1427-00 |
| Şununla değiştirilebilirliği sertifikalı | ROLLIX 75-1427-00 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | ROLLIX |
| Seri | 75 Seri |
| Referans model | 75-1427-00 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Çift sıralı makaralı rulman |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Toplam yükseklik (HT) | 131 mm |
| Toplam dış çap (ØDe) | 1 579 mm |
| Dış bilezik yüksekliği (He) | 119 mm |
| Toplam iç çap (ØDi) | 1 268 mm |
| İç bilezik yüksekliği (Hi) | 119 mm |
| Montaj ağırlığı (Ağırlık) | 515 kg |
| Montaj | |
| Dış bilezik delik tipi (Dış bilezik delik tipi) | Th |
| Dış bilezik cıvata dairesi (ØFe) | 1 519 mm |
| Dış bilezik montaj deliği sayısı (Ne) | 72 |
| Dış bilezik montaj deliği özelliği (Dhe) | 30 mm |
| İç bilezik delik tipi (İç bilezik delik tipi) | Th |
| İç bilezik cıvata dairesi (ØFi) | 1 344 mm |
| İç bilezik montaj deliği sayısı (Ni) | 72 |
| İç bilezik montaj deliği özelliği (Dhi) | 30 mm |
| Diğer bilgiler | |
| Yağlama delikli bilezik (Yağlama delikli bilezik) | E |
| Yağlama deliği tipi (Yağlama deliği tipi) | R |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

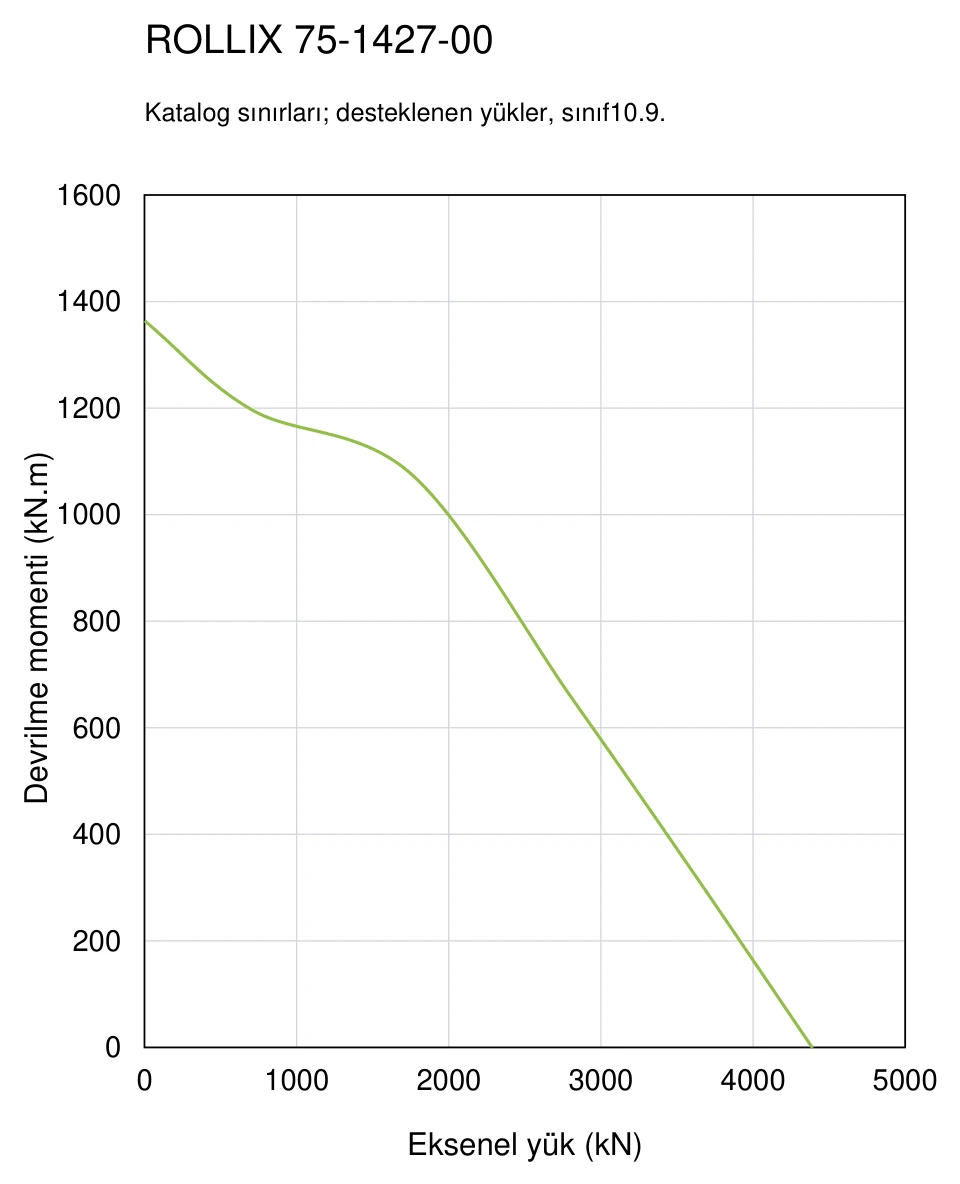

SERİ YÜK KAPASİTESİ
75 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
ROLLIX 75-1427-00 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
