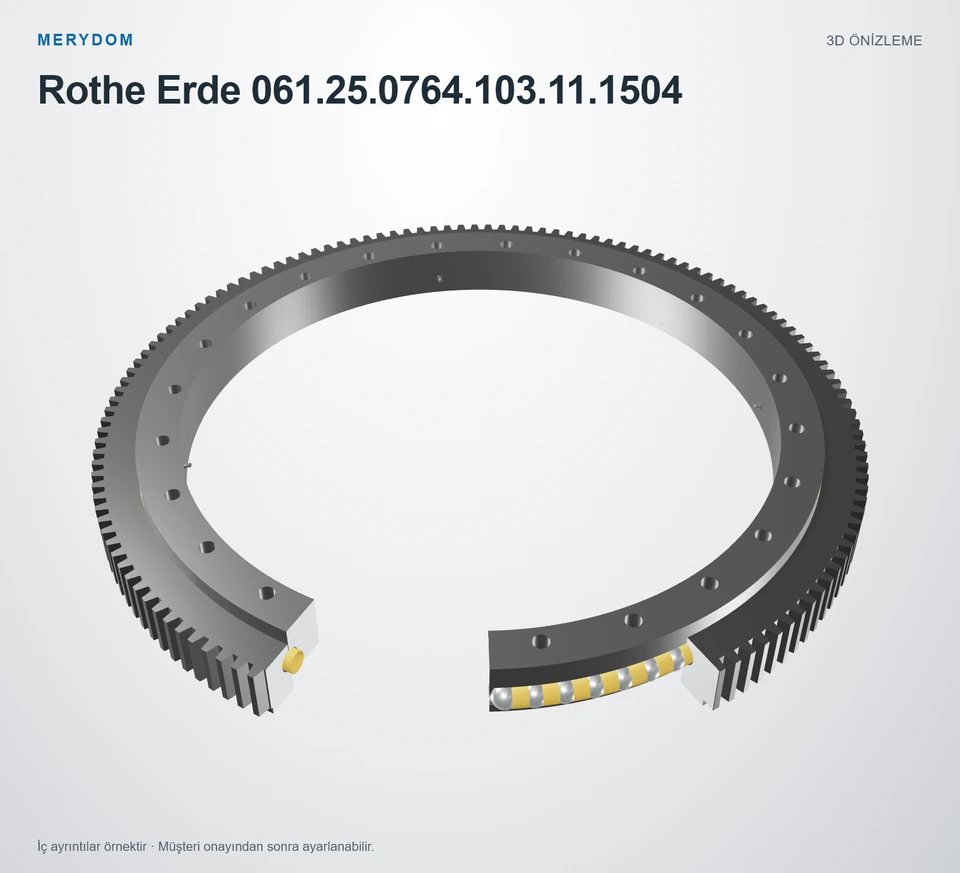

Rothe Erde 061.25.0764.103.11.1504 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Rothe Erde 061.25.0764.103.11.1504. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Rothe Erde 061.25.0764.103.11.1504. Seri: 06. Rulman yapısı: Tek sıralı dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
061.25.0764.103.11.1504
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Rothe Erde 061.25.0764.103.11.1504.
- Overall OD (Do)
- 862,8 mm
- Overall ID (di)
- 670 mm
- Toplam yükseklik
- 82 mm
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 24 / 24 dış / iç
- Rulman tasarımı
- Tek sıralı dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Yuvarlanma yolu çapı (DL)
- 764 mm
- Toplam dış çap (Da)
- 862,8 mm
- Toplam iç çap (Di)
- 670 mm
- Toplam yükseklik (H)
- 82 mm
- Katalog çapı O (O)
- 765 mm
- Katalog çapı U (U)
- 763 mm
- Bilezik yüksekliği H1 (H1)
- 65 mm
- Bilezik yüksekliği H2 (H2)
- 61 mm
- Alt bilezik ofseti Hu (Hu)
- 21 mm
- Üst bilezik ofseti Ho (Ho)
- 17 mm
- Montaj ağırlığı (Ağırlık)
- 98 kg
Montaj
- Dış bilezik cıvata dairesi (La)
- 800 mm
- İç bilezik cıvata dairesi (Li)
- 706 mm
- Ortak montaj deliği sayısı (n)
- 24
- Ortak montaj deliği çapı (B)
- 17,5 mm
- Metrik cıvata nominal ölçüsü (M)
- 16 mm
- Diş derinliği (t)
- 24 mm
Dişli
- Dişli hatve çapı (d)
- 852 mm
- Dişli modülü (m)
- 6 mm
- Diş sayısı (z)
- 142
- Profil kaydırma çarpımı x·m (x*m)
- 0 mm
- Diş ucu yüksekliği düzeltme çarpımı k·m (k*m)
- -0,6 mm
- Minimum dişli yüz genişliği (bmin)
- 56 mm
- Diş kökü boyun çapı Zu (Zu)
- 833 mm
- Diş kökü boyun yüksekliği hu (hu)
- 9 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtRothe Erde 061.25.0764.103.11.1504 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 061.25.0764.103.11.1504 |
| Şununla değiştirilebilirliği sertifikalı | Rothe Erde 061.25.0764.103.11.1504 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Rothe Erde |
| Seri | 06 Seri |
| Referans model | 061.25.0764.103.11.1504 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Tek sıralı dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Yuvarlanma yolu çapı (DL) | 764 mm |
| Toplam dış çap (Da) | 862,8 mm |
| Toplam iç çap (Di) | 670 mm |
| Toplam yükseklik (H) | 82 mm |
| Katalog çapı O (O) | 765 mm |
| Katalog çapı U (U) | 763 mm |
| Bilezik yüksekliği H1 (H1) | 65 mm |
| Bilezik yüksekliği H2 (H2) | 61 mm |
| Alt bilezik ofseti Hu (Hu) | 21 mm |
| Üst bilezik ofseti Ho (Ho) | 17 mm |
| Montaj ağırlığı (Ağırlık) | 98 kg |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 800 mm |
| İç bilezik cıvata dairesi (Li) | 706 mm |
| Ortak montaj deliği sayısı (n) | 24 |
| Ortak montaj deliği çapı (B) | 17,5 mm |
| Metrik cıvata nominal ölçüsü (M) | 16 mm |
| Diş derinliği (t) | 24 mm |
| Dişli | |
| Dişli hatve çapı (d) | 852 mm |
| Dişli modülü (m) | 6 mm |
| Diş sayısı (z) | 142 |
| Profil kaydırma çarpımı x·m (x*m) | 0 mm |
| Diş ucu yüksekliği düzeltme çarpımı k·m (k*m) | -0,6 mm |
| Minimum dişli yüz genişliği (bmin) | 56 mm |
| Diş kökü boyun çapı Zu (Zu) | 833 mm |
| Diş kökü boyun yüksekliği hu (hu) | 9 mm |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (X1) | 17,45 kN |
| İzin verilen çevresel kuvvet, maksimum (X2) | 34,9 kN |
| Diğer bilgiler | |
| Gresörlük sayısı (n1) | 4 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

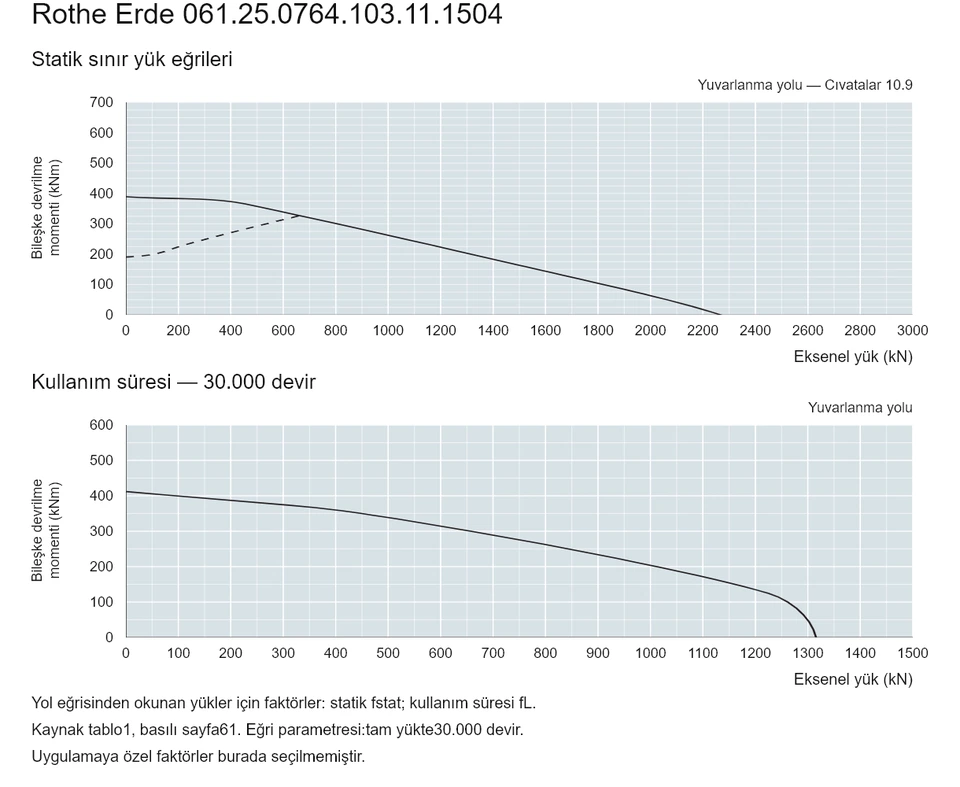

06 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Rothe Erde 061.25.0764.103.11.1504 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
