Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
Rothe Erde 250.15.0300.013 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Rothe Erde 250.15.0300.013. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Rothe Erde 250.15.0300.013. Seri: 25. Rulman yapısı: Profil rulman. Dişli düzeni: Dişlisiz.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
250.15.0300.013
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Rothe Erde 250.15.0300.013.
- Overall OD (Do)
- 401 mm
- Overall ID (di)
- 233 mm
- Toplam yükseklik
- 40 mm
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 8 / 8 dış / iç
- Rulman tasarımı
- Profil rulman
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

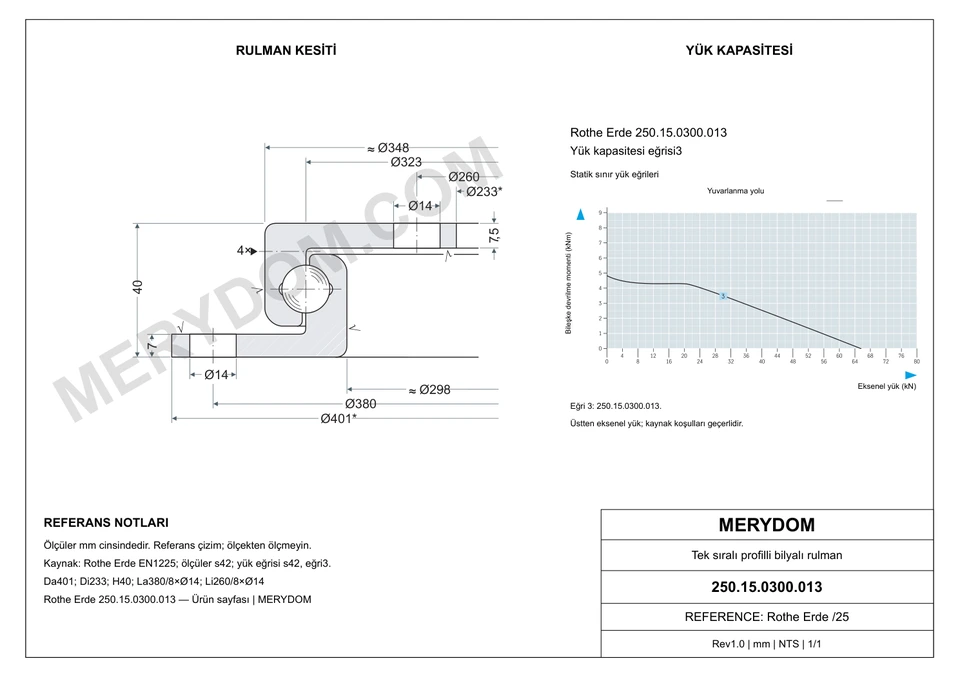

Boyutlar
- Yuvarlanma yolu çapı (DL)
- 323 mm
- Toplam dış çap (Da)
- 401 mm
- Toplam iç çap (Di)
- 233 mm
- Toplam yükseklik (H)
- 40 mm
- Katalog çapı O (O)
- 348 mm
- Katalog çapı U (U)
- 298 mm
- Montaj ağırlığı (Ağırlık)
- 9,6 kg
- Eksenel rulman boşluğu (Y_axial)
- ≤ 0,5 mm
- Radyal rulman boşluğu (Y_radial)
- ≤ 0,5 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 380 mm
- Dış bilezik montaj deliği sayısı (na)
- 8
- Dış bilezik montaj deliği çapı (B_outer)
- 14 mm
- İç bilezik cıvata dairesi (Li)
- 260 mm
- İç bilezik montaj deliği sayısı (ni)
- 8
- İç bilezik montaj deliği çapı (B_inner)
- 14 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtRothe Erde 250.15.0300.013 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 250.15.0300.013 |
| Şununla değiştirilebilirliği sertifikalı | Rothe Erde 250.15.0300.013 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Rothe Erde |
| Seri | 25 Seri |
| Referans model | 250.15.0300.013 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Profil rulman |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Yuvarlanma yolu çapı (DL) | 323 mm |
| Toplam dış çap (Da) | 401 mm |
| Toplam iç çap (Di) | 233 mm |
| Toplam yükseklik (H) | 40 mm |
| Katalog çapı O (O) | 348 mm |
| Katalog çapı U (U) | 298 mm |
| Montaj ağırlığı (Ağırlık) | 9,6 kg |
| Eksenel rulman boşluğu (Y_axial) | ≤ 0,5 mm |
| Radyal rulman boşluğu (Y_radial) | ≤ 0,5 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 380 mm |
| Dış bilezik montaj deliği sayısı (na) | 8 |
| Dış bilezik montaj deliği çapı (B_outer) | 14 mm |
| İç bilezik cıvata dairesi (Li) | 260 mm |
| İç bilezik montaj deliği sayısı (ni) | 8 |
| İç bilezik montaj deliği çapı (B_inner) | 14 mm |
| Diğer bilgiler | |
| Gresörlük sayısı (n1) | 4 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

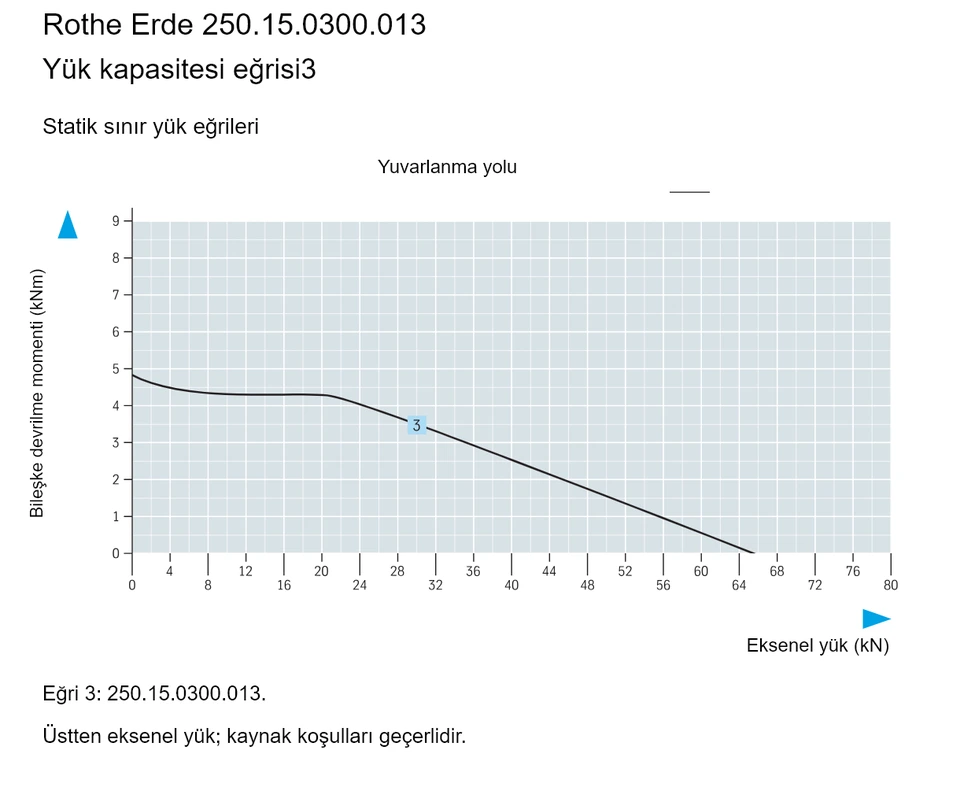

SERİ YÜK KAPASİTESİ
25 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Rothe Erde 250.15.0300.013 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
MERYDOM MUADİL DESTEĞİ
Fiyat ve teslimat isteFiyat, teslimat ve uygulama onayına hazır mısınız?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 250.15.0300.013.
