Drehverbindung als Ersatz für IMO 11-50 2130/2-06410
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-50 2130/2-06410. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 11-50 2130/2-06410. Serie: 150. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

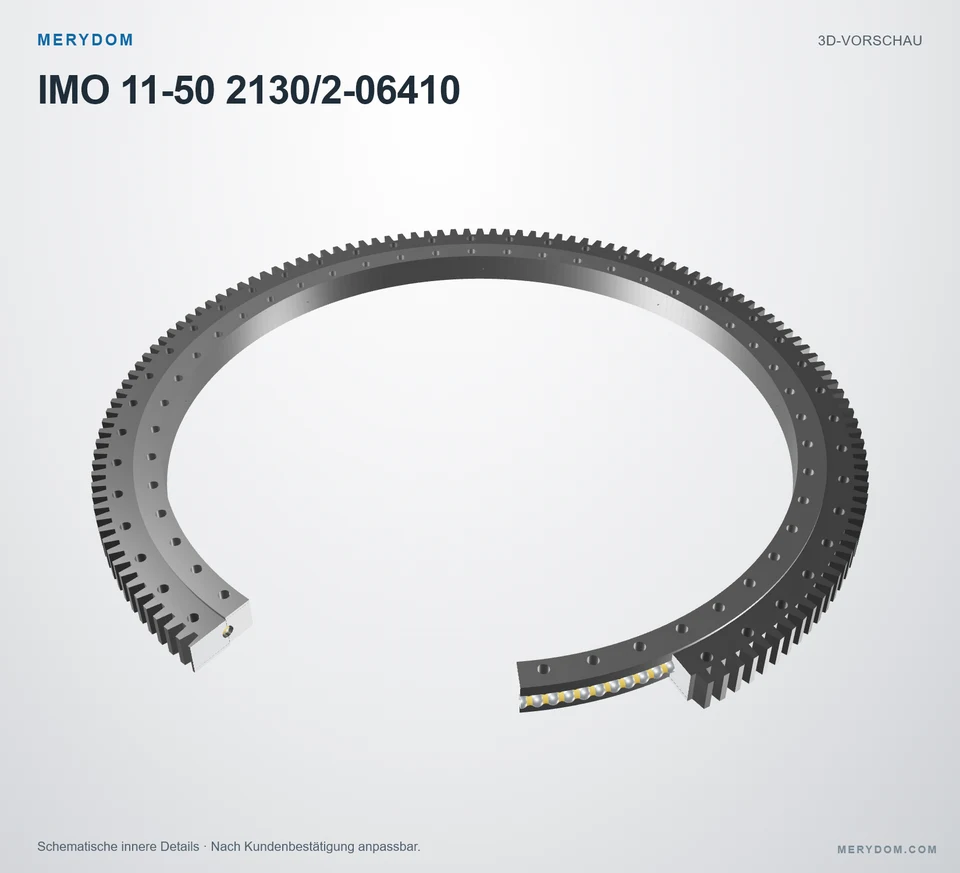

11-50 2130/2-06410
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-50 2130/2-06410.
- Overall OD (Do)
- 2380.8 mm
- Overall ID (di)
- 1959 mm
- Gesamthöhe
- 109 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 48 / 48 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Maßlich geprüfter Ersatz
- Kontrollierte Materialien
- Werksdokumentation

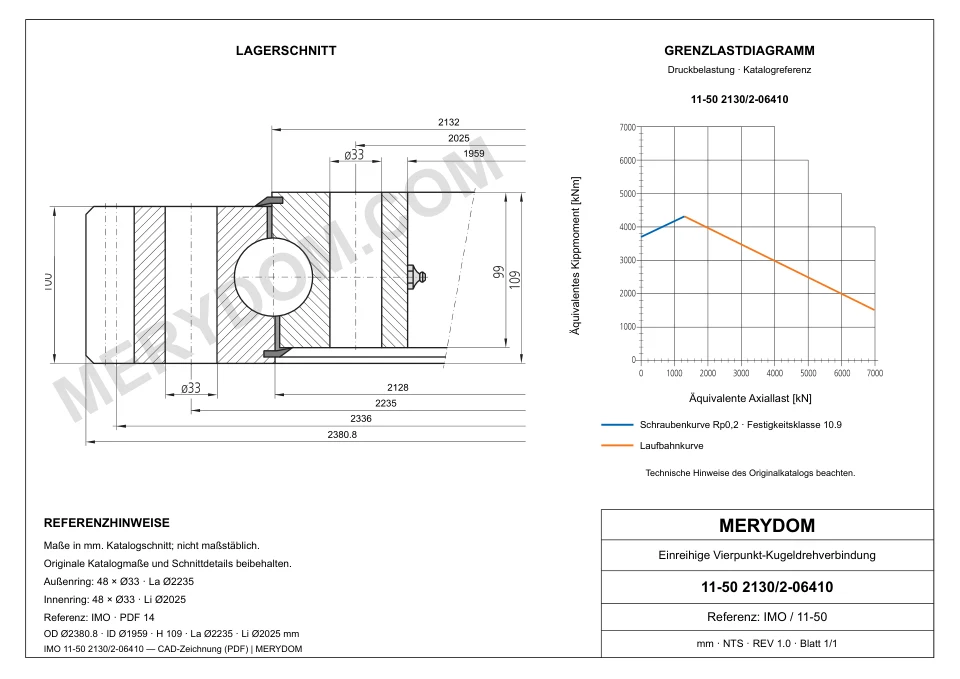

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 2.380,8 mm
- Gesamt-Innendurchmesser (di)
- 1.959 mm
- Gesamthöhe (H)
- 109 mm
- Innendurchmesser des Außenrings (Di)
- 2.128 mm
- Außendurchmesser des Innenrings (da)
- 2.132 mm
- Gesamtgewicht (G)
- 931 kg
- Innenringhöhe
- 99 mm
- Außenringhöhe
- 100 mm
Befestigung
- Lochkreis Außenring (La)
- 2.235 mm
- Montagebohrungen am Außenring (n)
- 48
- Lochkreis Innenring (Li)
- 2.025 mm
- Montagebohrungen am Innenring (n)
- 48
- Montagebohrungsdurchmesser am Außenring (Øa)
- 33 mm
- Montagebohrungsdurchmesser am Innenring (Øi)
- 33 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (do)
- 2.336 mm
- Verzahnungsmodul (m)
- 16 mm
- Zähnezahl (z2)
- 146
- Profilverschiebungsfaktor (x2)
- 0,5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 11-50 2130/2-06410
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 11-50 2130/2-06410 |
| Zertifiziert austauschbar mit | IMO 11-50 2130/2-06410 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 150 Serie |
| Referenzmodell | 11-50 2130/2-06410 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 2.380,8 mm |
| Gesamt-Innendurchmesser (di) | 1.959 mm |
| Gesamthöhe (H) | 109 mm |
| Innendurchmesser des Außenrings (Di) | 2.128 mm |
| Außendurchmesser des Innenrings (da) | 2.132 mm |
| Gesamtgewicht (G) | 931 kg |
| Innenringhöhe | 99 mm |
| Außenringhöhe | 100 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 2.235 mm |
| Montagebohrungen am Außenring (n) | 48 |
| Lochkreis Innenring (Li) | 2.025 mm |
| Montagebohrungen am Innenring (n) | 48 |
| Montagebohrungsdurchmesser am Außenring (Øa) | 33 mm |
| Montagebohrungsdurchmesser am Innenring (Øi) | 33 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (do) | 2.336 mm |
| Verzahnungsmodul (m) | 16 mm |
| Zähnezahl (z2) | 146 |
| Profilverschiebungsfaktor (x2) | 0,5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 155 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 273 kN |
| Statische radiale Tragzahl (Co_rad) | 3.725 kN |
| Statische axiale Tragzahl (Co_ax) | 9.968 kN |
| Dynamische radiale Tragzahl (C_rad) | 1.177 kN |
| Dynamische axiale Tragzahl (C_ax) | 1.371 kN |
| Radialspiel | 0–0.4 mm |
| Axialspiel | 0–0.75 mm |
| Weitere Angaben | |
| Ringwerkstoff laut Referenzkatalog (innen / außen) | 42CrMo4V |
| Schmiernippelausführung laut Referenzkatalog | 9–12 |
| Anzahl Schmiernippel (MERYDOM) | 9 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

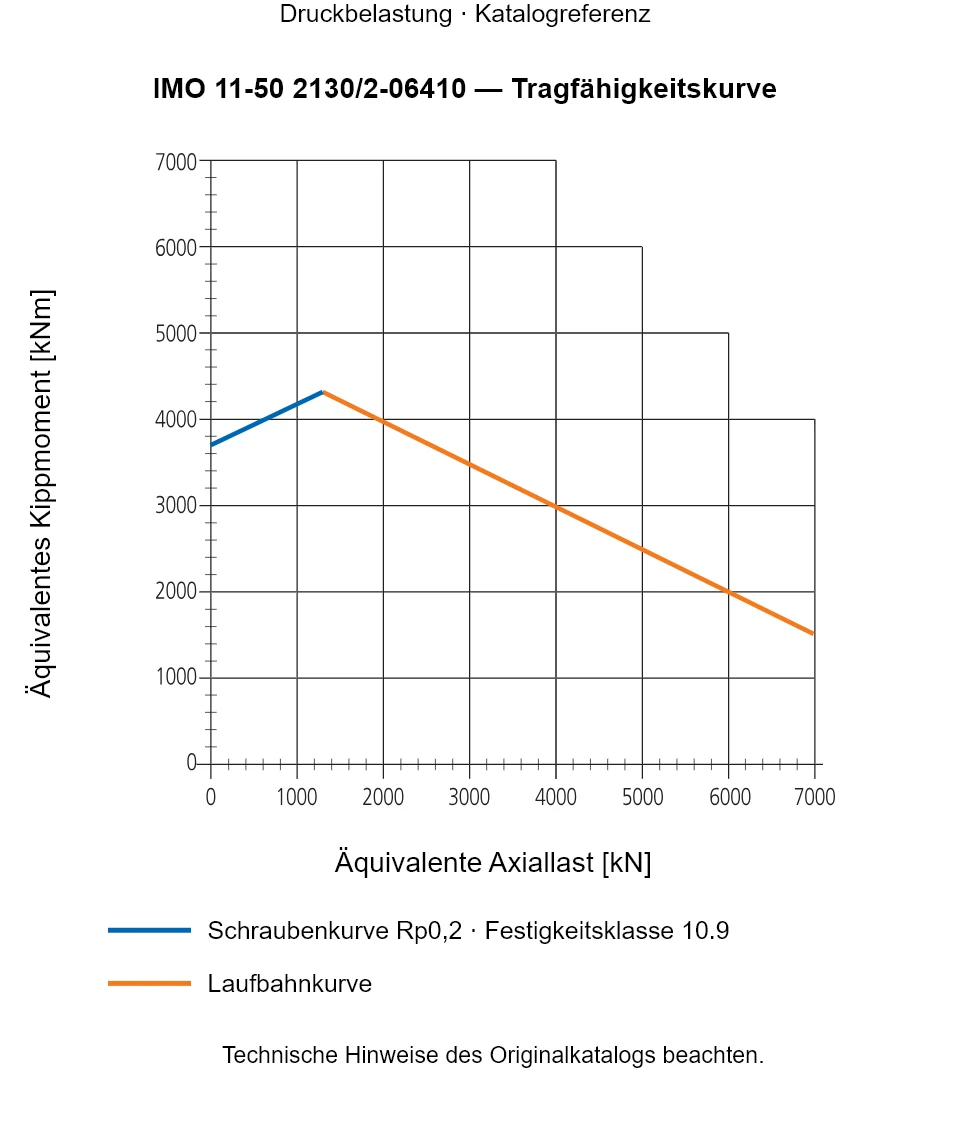

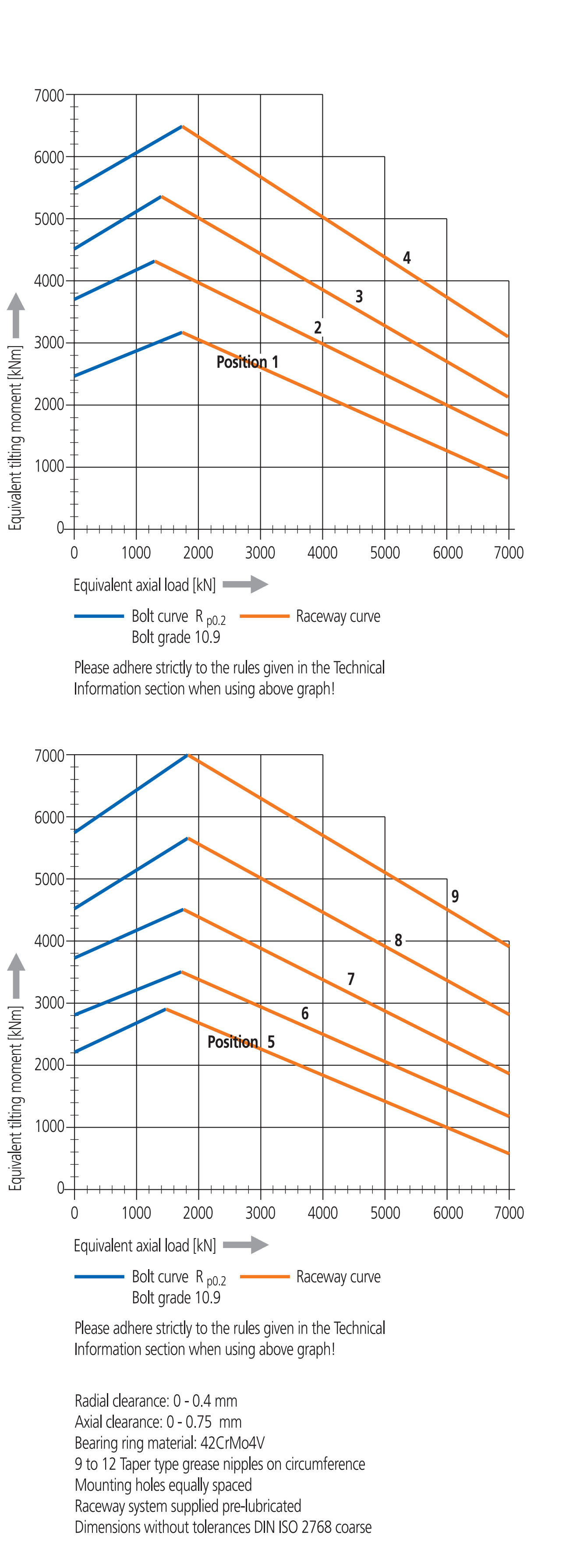

IMO 11-50 2130/2-06410 — Tragfähigkeitskurve
IMO 11-50 2130/2-06410 — Tragfähigkeitskurve
IMO 11-50 2130/2-06410 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 11-50 2130/2-06410
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
