Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для IMO 11-50 2130/2-06410
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 11-50 2130/2-06410. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: IMO 11-50 2130/2-06410. Серия: 150. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
11-50 2130/2-06410
Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 11-50 2130/2-06410.
- Overall OD (Do)
- 2380.8 mm
- Overall ID (di)
- 1959 mm
- Общая высота
- 109 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 48 / 48 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
Проверено MERYDOMУровень 3 · Запись инженерной проверки
- Проверенные размеры
- Контроль материалов
- Документация завода

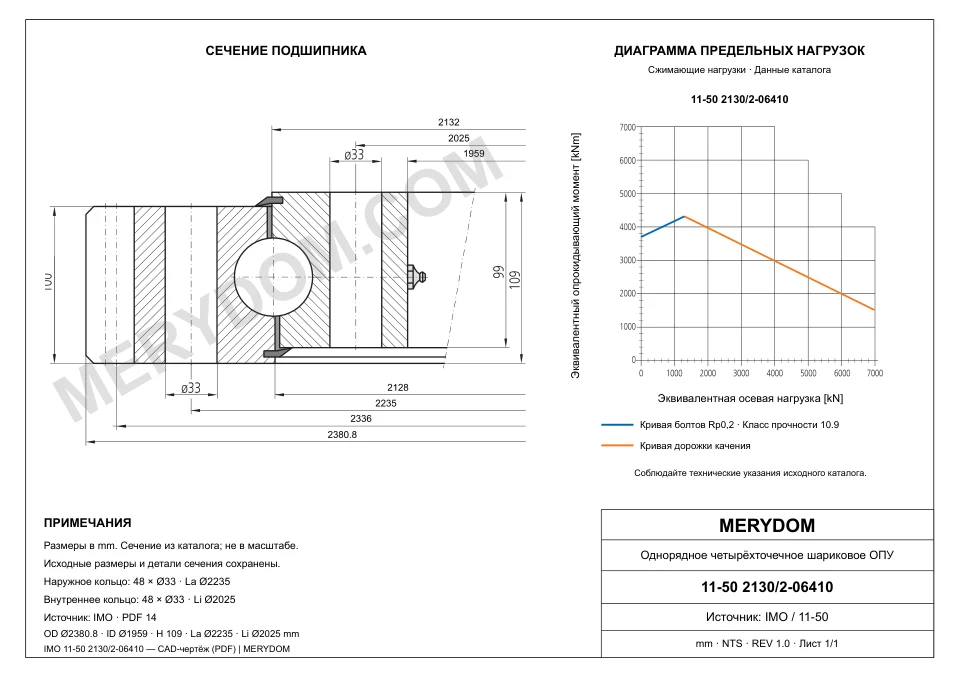

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Da)
- 2 380,8 mm
- Общий внутренний диаметр (di)
- 1 959 mm
- Общая высота (H)
- 109 mm
- Внутренний диаметр наружного кольца (Di)
- 2 128 mm
- Наружный диаметр внутреннего кольца (da)
- 2 132 mm
- Масса в сборе (G)
- 931 kg
- Высота внутреннего кольца
- 99 mm
- Высота наружного кольца
- 100 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 2 235 mm
- Количество монтажных отверстий наружного кольца (n)
- 48
- Окружность крепежных отверстий внутреннего кольца (Li)
- 2 025 mm
- Количество монтажных отверстий внутреннего кольца (n)
- 48
- Диаметр монтажных отверстий наружного кольца (Øa)
- 33 mm
- Диаметр монтажных отверстий внутреннего кольца (Øi)
- 33 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (do)
- 2 336 mm
- Модуль зубчатого венца (m)
- 16 mm
- Количество зубьев (z2)
- 146
- Коэффициент смещения профиля (x2)
- 0,5
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ IMO 11-50 2130/2-06410
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 11-50 2130/2-06410 |
| Сертифицировано для замены | IMO 11-50 2130/2-06410 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | 150 Серия |
| Исходная модель | 11-50 2130/2-06410 |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Da) | 2 380,8 mm |
| Общий внутренний диаметр (di) | 1 959 mm |
| Общая высота (H) | 109 mm |
| Внутренний диаметр наружного кольца (Di) | 2 128 mm |
| Наружный диаметр внутреннего кольца (da) | 2 132 mm |
| Масса в сборе (G) | 931 kg |
| Высота внутреннего кольца | 99 mm |
| Высота наружного кольца | 100 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 2 235 mm |
| Количество монтажных отверстий наружного кольца (n) | 48 |
| Окружность крепежных отверстий внутреннего кольца (Li) | 2 025 mm |
| Количество монтажных отверстий внутреннего кольца (n) | 48 |
| Диаметр монтажных отверстий наружного кольца (Øa) | 33 mm |
| Диаметр монтажных отверстий внутреннего кольца (Øi) | 33 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (do) | 2 336 mm |
| Модуль зубчатого венца (m) | 16 mm |
| Количество зубьев (z2) | 146 |
| Коэффициент смещения профиля (x2) | 0,5 |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (fz_norm) | 155 kN |
| Допустимая окружная сила, максимальная (fz_max) | 273 kN |
| Статическая радиальная грузоподъемность (Co_rad) | 3 725 kN |
| Статическая осевая грузоподъемность (Co_ax) | 9 968 kN |
| Динамическая радиальная грузоподъемность (C_rad) | 1 177 kN |
| Динамическая осевая грузоподъемность (C_ax) | 1 371 kN |
| Радиальный зазор | 0–0.4 mm |
| Осевой зазор | 0–0.75 mm |
| Прочие данные | |
| Материал колец по справочному каталогу (внутреннее / наружное) | 42CrMo4V |
| Спецификация пресс-маслёнок по справочному каталогу | 9–12 |
| Количество пресс-масленок (MERYDOM) | 9 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

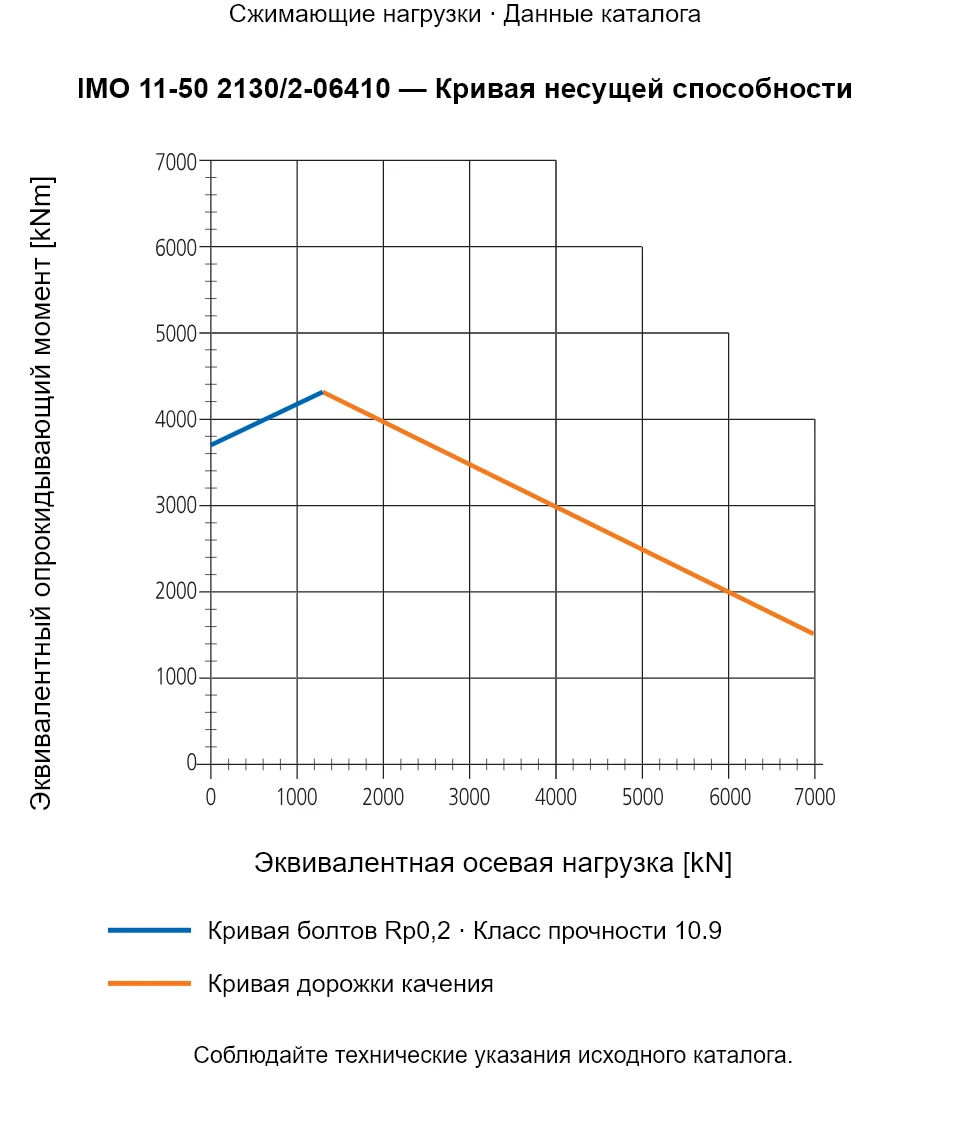

IMO 11-50 2130/2-06410 — Кривая несущей способности
IMO 11-50 2130/2-06410 — Кривая несущей способности
IMO 11-50 2130/2-06410 — Кривая несущей способности · Сжимающие нагрузки · Данные каталога. Соблюдайте технические указания исходного каталога.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM

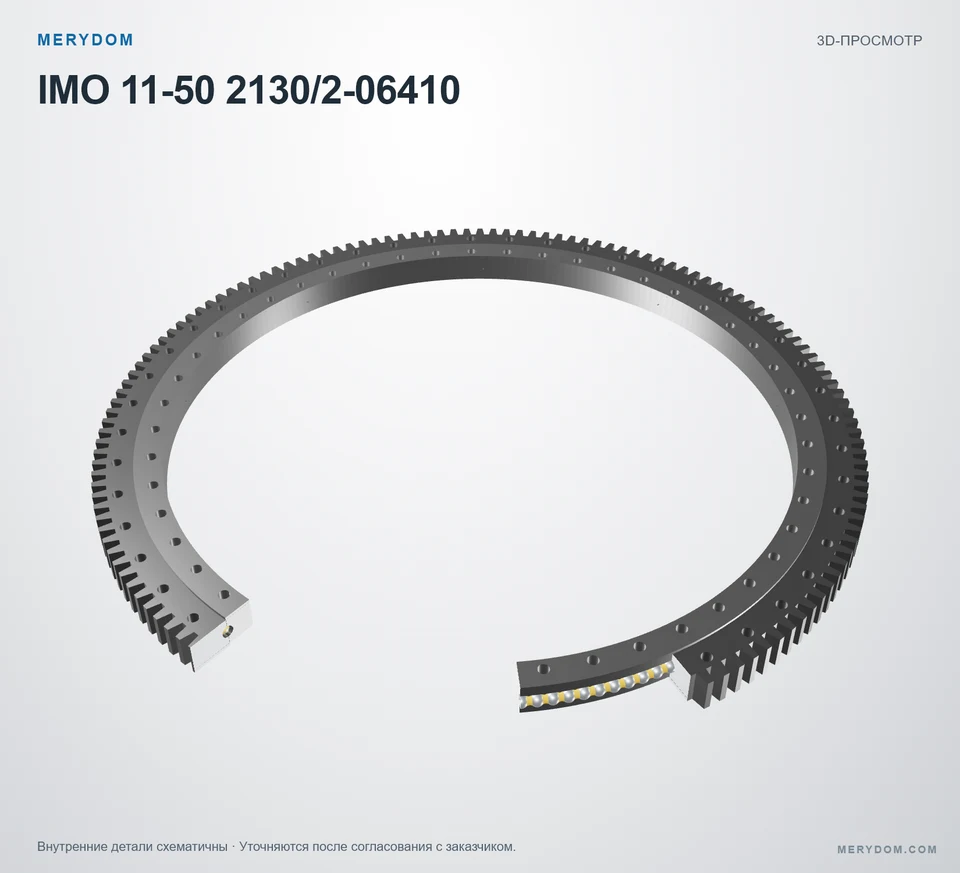

Аналог MERYDOM для IMO 11-50 2130/2-06410
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
ПОДДЕРЖКА ПО АНАЛОГАМ MERYDOM
Запросить цену и срок поставкиГотовы запросить цену, срок поставки и подтверждение применения?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 11-50 2130/2-06410.
