Drehverbindung als Ersatz für IMO 12-50 2490/2-06530
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 12-50 2490/2-06530. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 12-50 2490/2-06530. Serie: 150. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

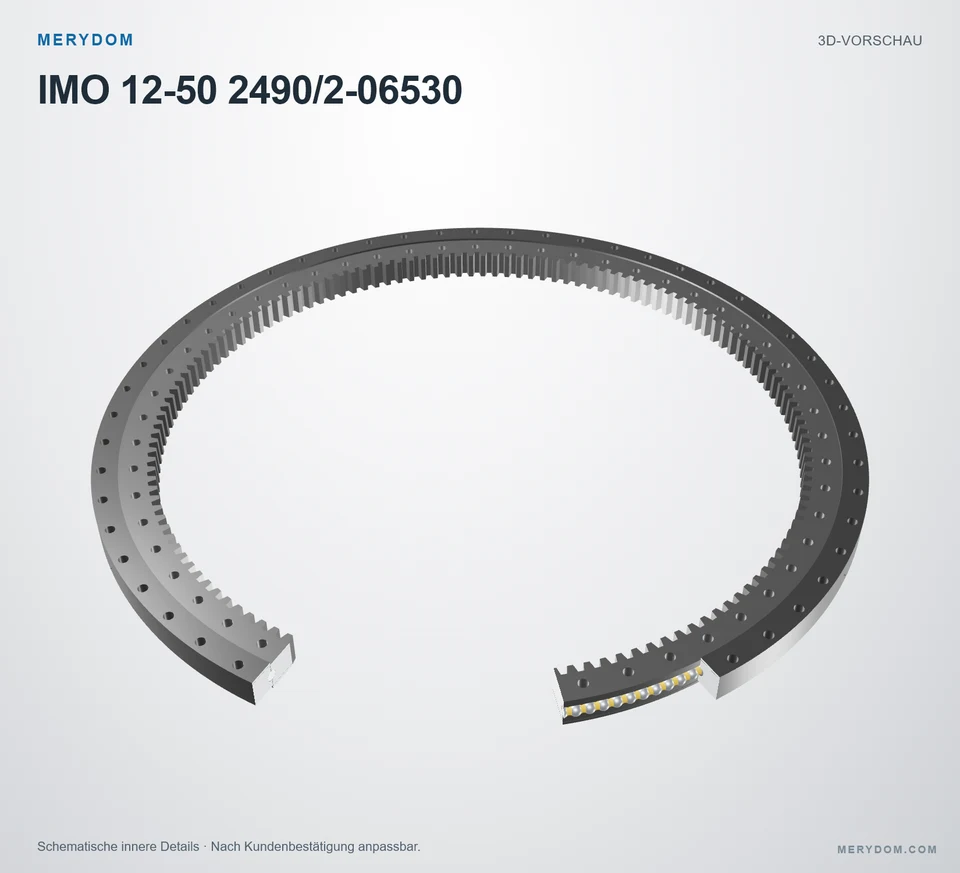

12-50 2490/2-06530
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 12-50 2490/2-06530.
- Overall OD (Do)
- 2661 mm
- Overall ID (di)
- 2240 mm
- Gesamthöhe
- 109 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 54 / 54 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Maßlich geprüfter Ersatz
- Kontrollierte Materialien
- Werksdokumentation

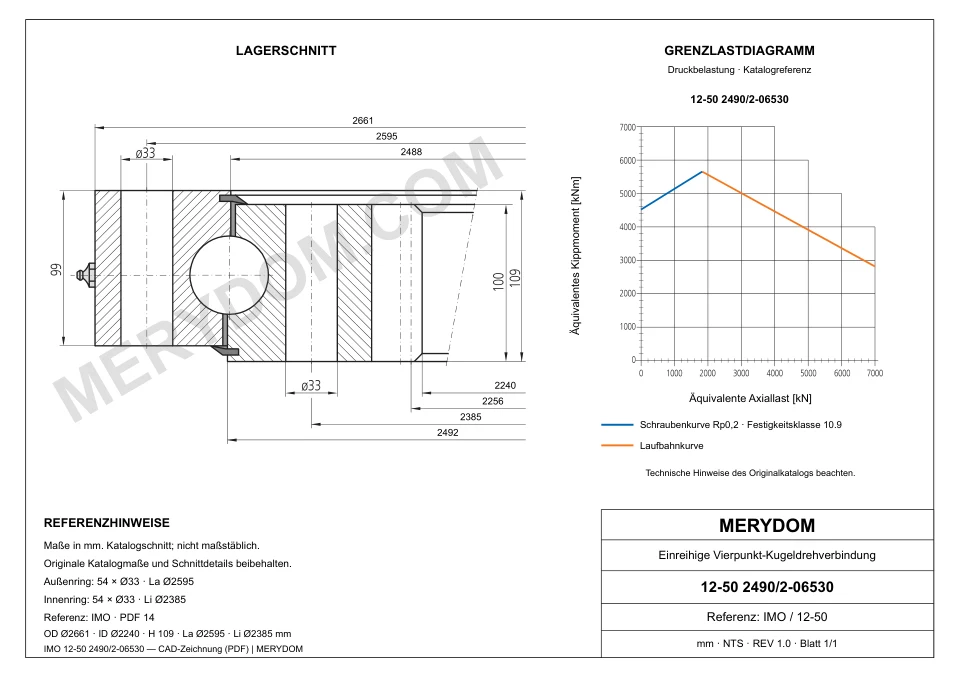

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 2.661 mm
- Gesamt-Innendurchmesser (di)
- 2.240 mm
- Gesamthöhe (H)
- 109 mm
- Innendurchmesser des Außenrings (Di)
- 2.488 mm
- Außendurchmesser des Innenrings (da)
- 2.492 mm
- Gesamtgewicht (G)
- 1.053 kg
- Innenringhöhe
- 100 mm
- Außenringhöhe
- 99 mm
Befestigung
- Lochkreis Außenring (La)
- 2.595 mm
- Montagebohrungen am Außenring (n)
- 54
- Lochkreis Innenring (Li)
- 2.385 mm
- Montagebohrungen am Innenring (n)
- 54
- Montagebohrungsdurchmesser am Außenring (Øa)
- 33 mm
- Montagebohrungsdurchmesser am Innenring (Øi)
- 33 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (do)
- 2.256 mm
- Verzahnungsmodul (m)
- 16 mm
- Zähnezahl (z2)
- 141
- Profilverschiebungsfaktor (x2)
- -0,5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 12-50 2490/2-06530
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 12-50 2490/2-06530 |
| Zertifiziert austauschbar mit | IMO 12-50 2490/2-06530 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 150 Serie |
| Referenzmodell | 12-50 2490/2-06530 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 2.661 mm |
| Gesamt-Innendurchmesser (di) | 2.240 mm |
| Gesamthöhe (H) | 109 mm |
| Innendurchmesser des Außenrings (Di) | 2.488 mm |
| Außendurchmesser des Innenrings (da) | 2.492 mm |
| Gesamtgewicht (G) | 1.053 kg |
| Innenringhöhe | 100 mm |
| Außenringhöhe | 99 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 2.595 mm |
| Montagebohrungen am Außenring (n) | 54 |
| Lochkreis Innenring (Li) | 2.385 mm |
| Montagebohrungen am Innenring (n) | 54 |
| Montagebohrungsdurchmesser am Außenring (Øa) | 33 mm |
| Montagebohrungsdurchmesser am Innenring (Øi) | 33 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (do) | 2.256 mm |
| Verzahnungsmodul (m) | 16 mm |
| Zähnezahl (z2) | 141 |
| Profilverschiebungsfaktor (x2) | -0,5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 166 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 290 kN |
| Statische radiale Tragzahl (Co_rad) | 4.354 kN |
| Statische axiale Tragzahl (Co_ax) | 11.652 kN |
| Dynamische radiale Tragzahl (C_rad) | 1.250 kN |
| Dynamische axiale Tragzahl (C_ax) | 1.256 kN |
| Radialspiel | 0–0.4 mm |
| Axialspiel | 0–0.75 mm |
| Weitere Angaben | |
| Ringwerkstoff laut Referenzkatalog (innen / außen) | 42CrMo4V |
| Schmiernippelausführung laut Referenzkatalog | 9–12 |
| Anzahl Schmiernippel (MERYDOM) | 9 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

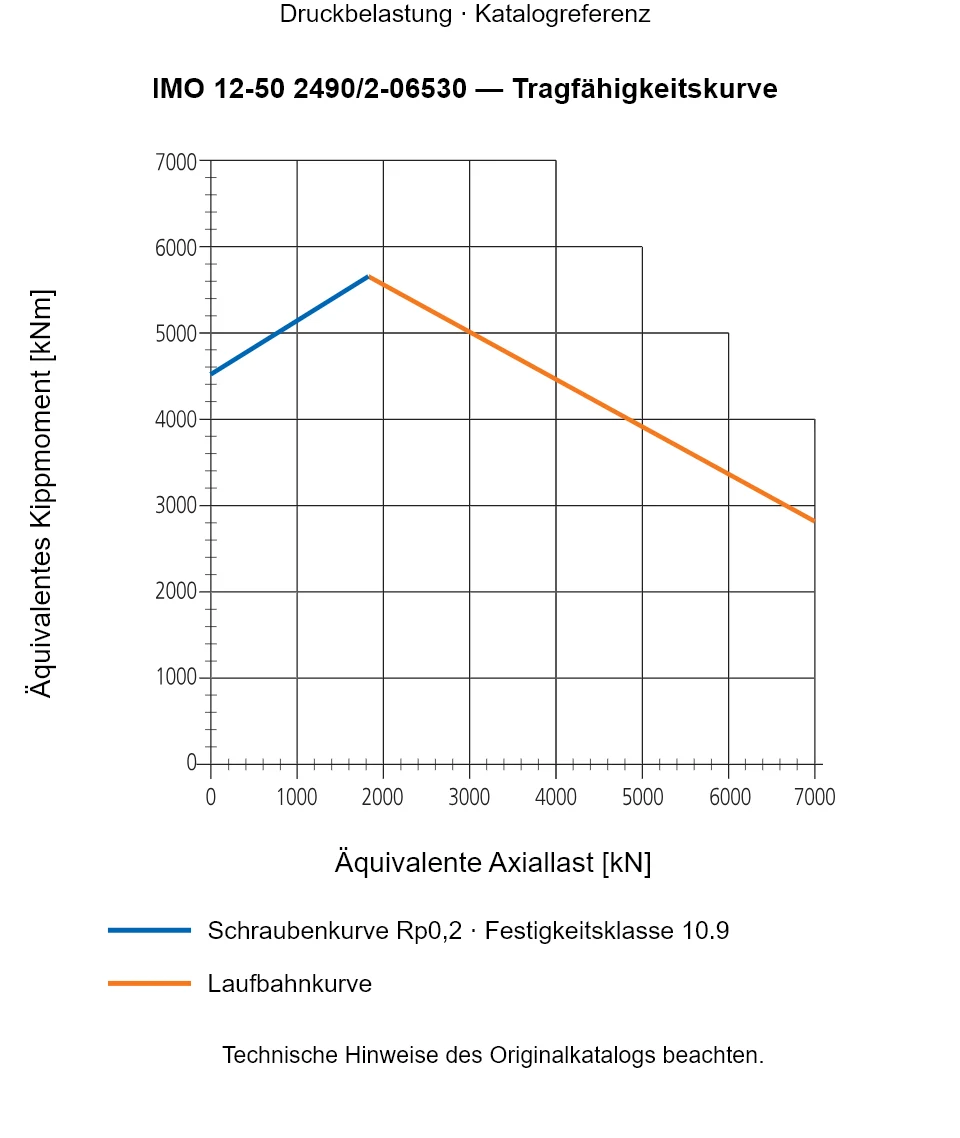

IMO 12-50 2490/2-06530 — Tragfähigkeitskurve
