Drehverbindung als Ersatz für IMO 31-20 1250/2-06700

Name: MERYDOM Replacement for IMO 31-20 1250/2-06700 Slewing Bearing
Brand: MERYDOM
SKU: 31-20 1250/2-06700

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

31-20 1250/2-06700

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

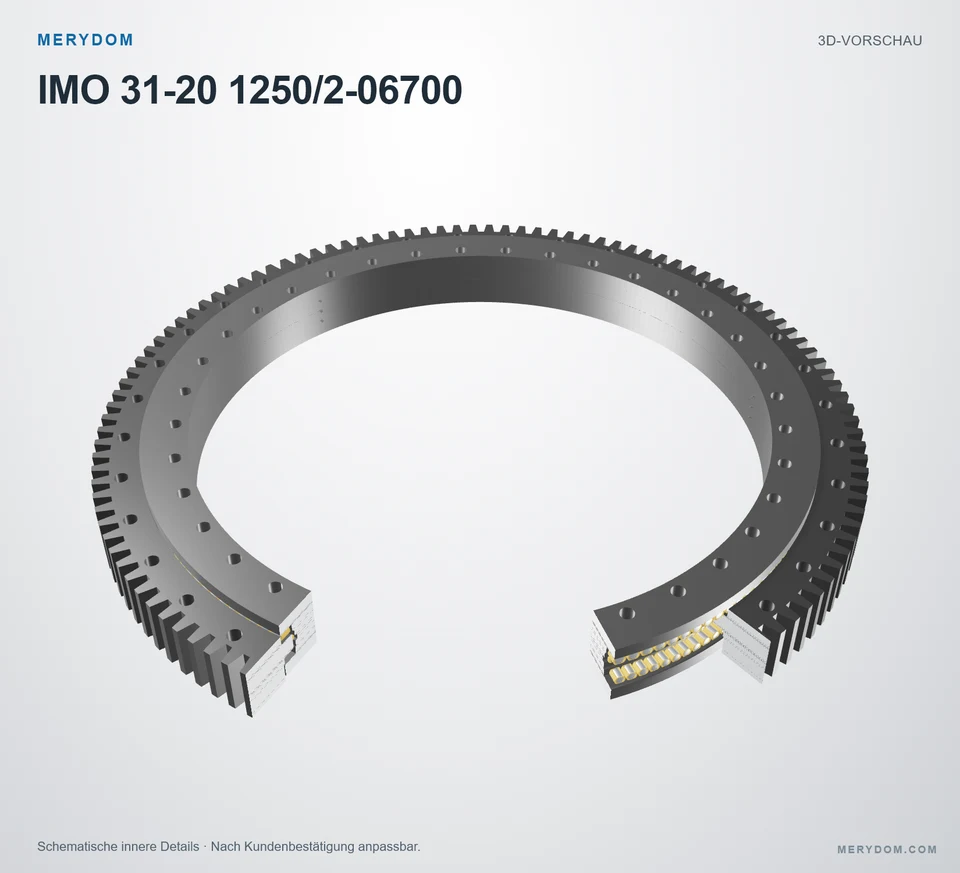

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 31-20 1250/2-06700.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 1461.6 mm
Overall ID (di): 1103 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 36 / außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

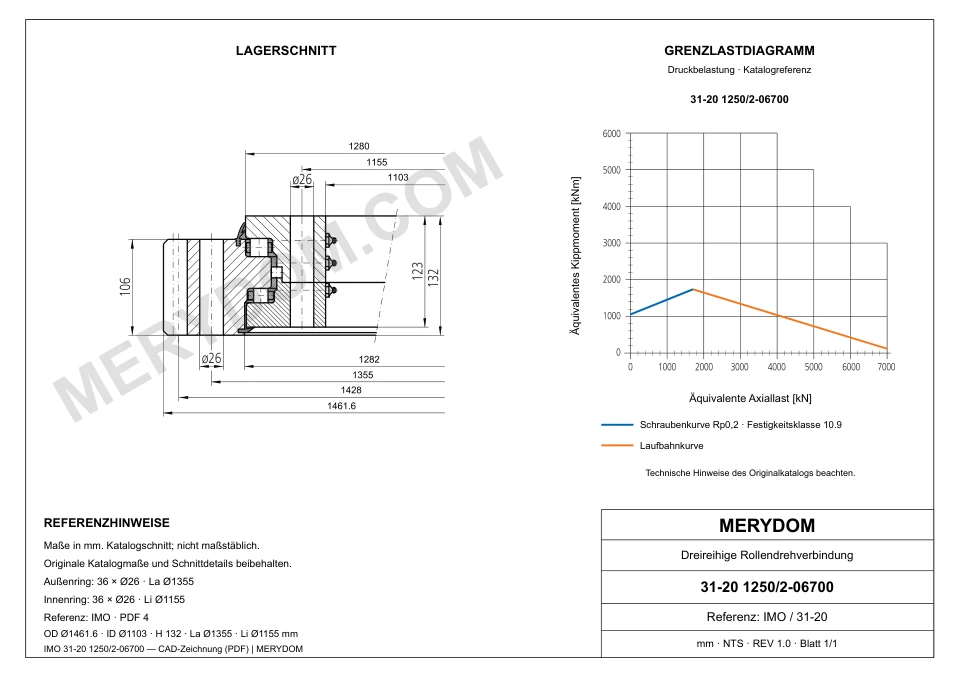

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Da): 1.461,6 mm
Gesamt-Innendurchmesser (di): 1.103 mm
Gesamtgewicht (G): 542 kg

Befestigung

Lochkreis Außenring (La): 1.355 mm
Lochkreis Innenring (Li): 1.155 mm
Montagebohrungen am Außenring (na): 36

Verzahnung

Teilkreisdurchmesser der Verzahnung (d): 1.428 mm
Verzahnungsmodul (m): 12 mm
Zähnezahl (z): 119
Profilverschiebungsfaktor (x): 0,5

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung IMO 31-20 1250/2-06700

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	31-20 1250/2-06700
Zertifiziert austauschbar mit	IMO 31-20 1250/2-06700
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	IMO
Serie	320 Serie
Referenzmodell	31-20 1250/2-06700
Maßsystem	Metrisch
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Da)	1.461,6 mm
Gesamt-Innendurchmesser (di)	1.103 mm
Gesamtgewicht (G)	542 kg
Befestigung
Lochkreis Außenring (La)	1.355 mm
Lochkreis Innenring (Li)	1.155 mm
Montagebohrungen am Außenring (na)	36
Verzahnung
Teilkreisdurchmesser der Verzahnung (d)	1.428 mm
Verzahnungsmodul (m)	12 mm
Zähnezahl (z)	119
Profilverschiebungsfaktor (x)	0,5
Tragzahlen
Zulässige Umfangskraft, normal (fz_norm)	107 kN
Zulässige Umfangskraft, maximal (fz_max)	187 kN
Statische radiale Tragzahl (Co_rad)	587 kN
Statische axiale Tragzahl, Zug (Co_ax_T)	7.383 kN
Statische axiale Tragzahl, Druck (Co_ax_H)	4.423 kN
Dynamische radiale Tragzahl (C_rad)	395 kN
Dynamische axiale Tragzahl, Zug (C_ax_T)	1.371 kN
Dynamische axiale Tragzahl, Druck (C_ax_H)	999 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

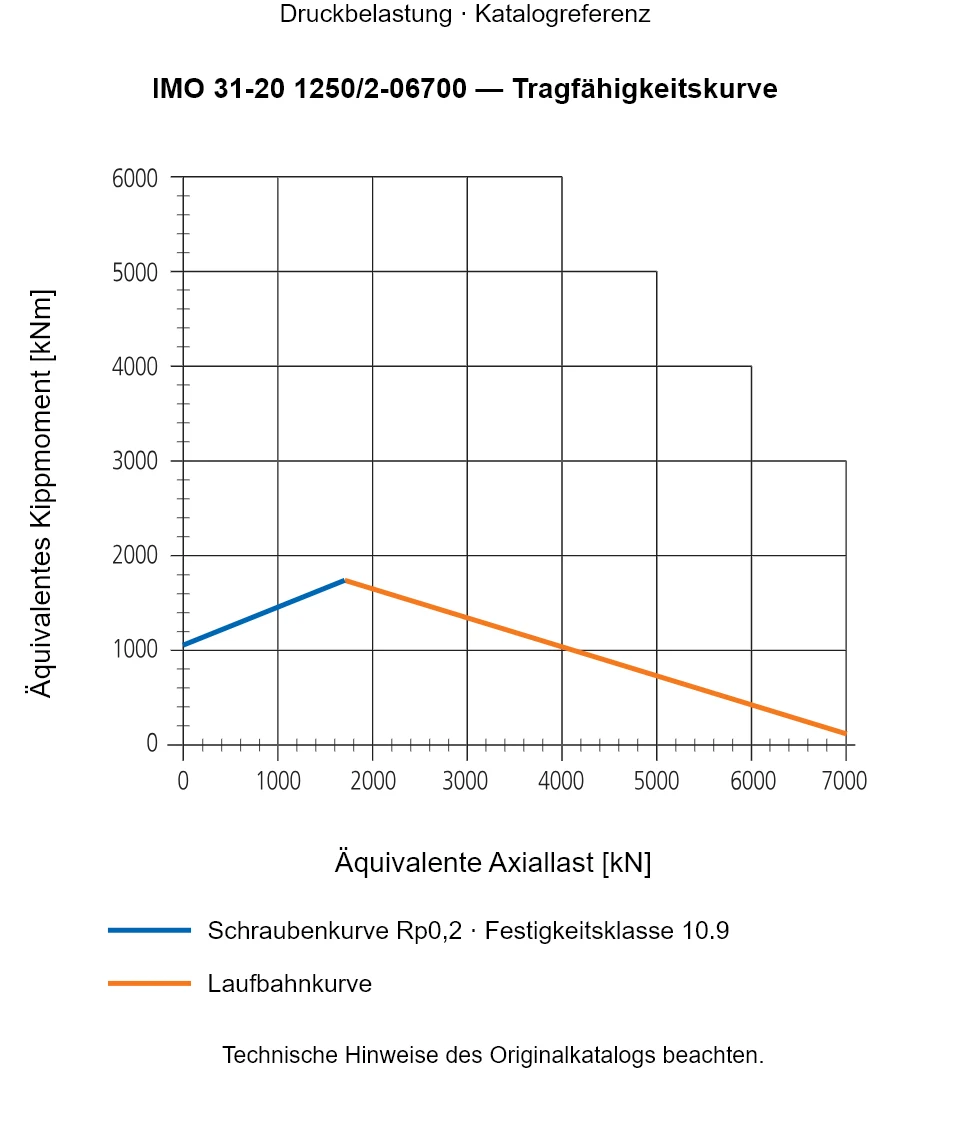

SERIEN-TRAGFÄHIGKEIT

Traglastdiagramm der Serie 320

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für IMO 31-20 1250/2-06700

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
32-20 1250/2-06750	Innenverzahnt	1,397 × 1,032 × — mm	Details ansehen →
32-20 1400/2-06760	Innenverzahnt	1,547 × 1,162 × — mm	Details ansehen →
31-20 1400/2-06710	Außenverzahnt	1,635.2 × 1,253 × — mm	Details ansehen →
32-20 1600/2-06770	Innenverzahnt	1,747 × 1,372 × — mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
