Drehverbindung als Ersatz für IMO 31-25 1800/2-06800

Name: MERYDOM Replacement for IMO 31-25 1800/2-06800 Slewing Bearing
Brand: MERYDOM
SKU: 31-25 1800/2-06800

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

31-25 1800/2-06800

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

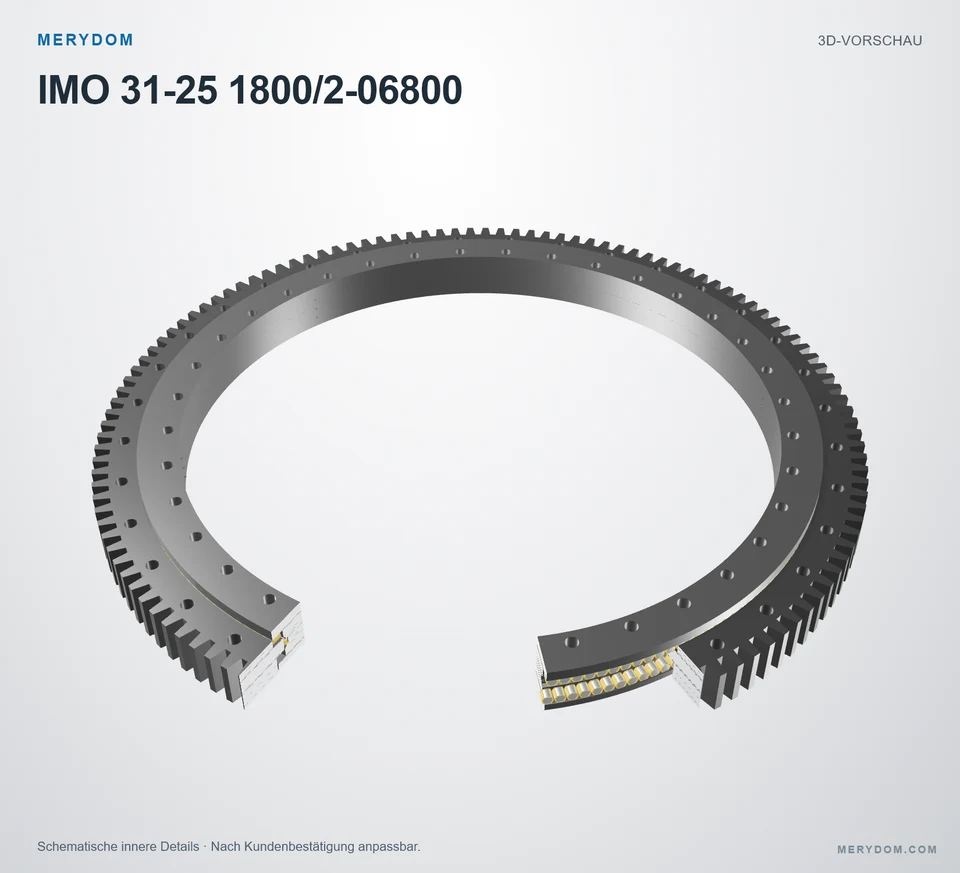

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 31-25 1800/2-06800.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 2076.8 mm
Overall ID (di): 1619 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 36 / außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

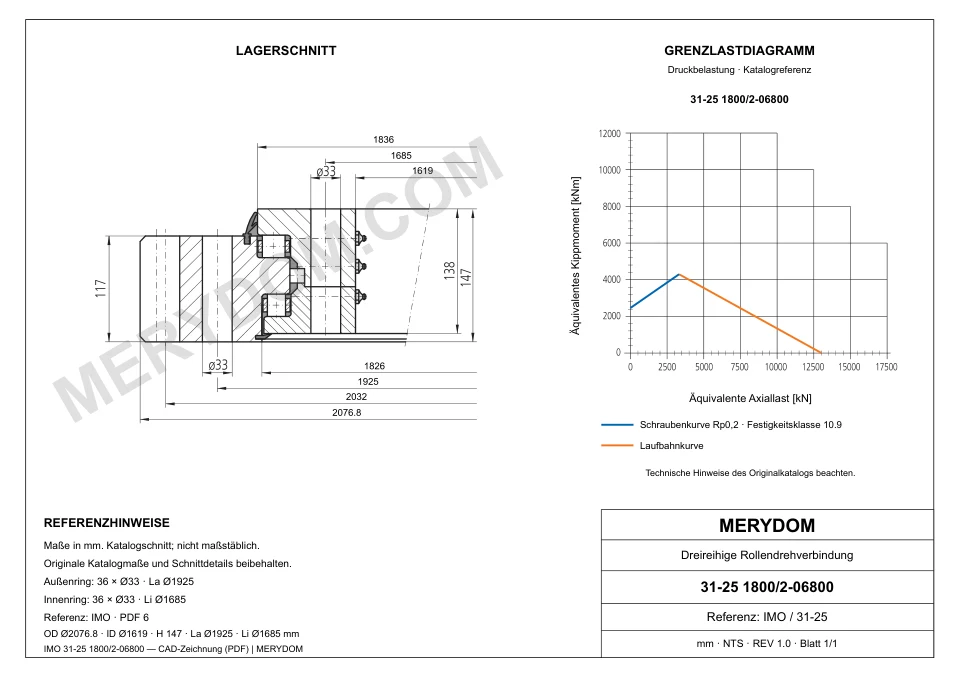

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Da): 2.076,8 mm
Gesamt-Innendurchmesser (di): 1.619 mm
Gesamtgewicht (G): 1.126 kg

Befestigung

Lochkreis Außenring (La): 1.925 mm
Lochkreis Innenring (Li): 1.685 mm
Montagebohrungen am Außenring (na): 36

Verzahnung

Teilkreisdurchmesser der Verzahnung (d): 2.032 mm
Verzahnungsmodul (m): 16 mm
Zähnezahl (z): 127
Profilverschiebungsfaktor (x): 0,5

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung IMO 31-25 1800/2-06800

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	31-25 1800/2-06800
Zertifiziert austauschbar mit	IMO 31-25 1800/2-06800
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	IMO
Serie	325 Serie
Referenzmodell	31-25 1800/2-06800
Maßsystem	Metrisch
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Da)	2.076,8 mm
Gesamt-Innendurchmesser (di)	1.619 mm
Gesamtgewicht (G)	1.126 kg
Befestigung
Lochkreis Außenring (La)	1.925 mm
Lochkreis Innenring (Li)	1.685 mm
Montagebohrungen am Außenring (na)	36
Verzahnung
Teilkreisdurchmesser der Verzahnung (d)	2.032 mm
Verzahnungsmodul (m)	16 mm
Zähnezahl (z)	127
Profilverschiebungsfaktor (x)	0,5
Tragzahlen
Zulässige Umfangskraft, normal (fz_norm)	172 kN
Zulässige Umfangskraft, maximal (fz_max)	306 kN
Statische radiale Tragzahl (Co_rad)	1.348 kN
Statische axiale Tragzahl, Zug (Co_ax_T)	13.006 kN
Statische axiale Tragzahl, Druck (Co_ax_H)	7.609 kN
Dynamische radiale Tragzahl (C_rad)	701 kN
Dynamische axiale Tragzahl, Zug (C_ax_T)	2.265 kN
Dynamische axiale Tragzahl, Druck (C_ax_H)	1.664 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

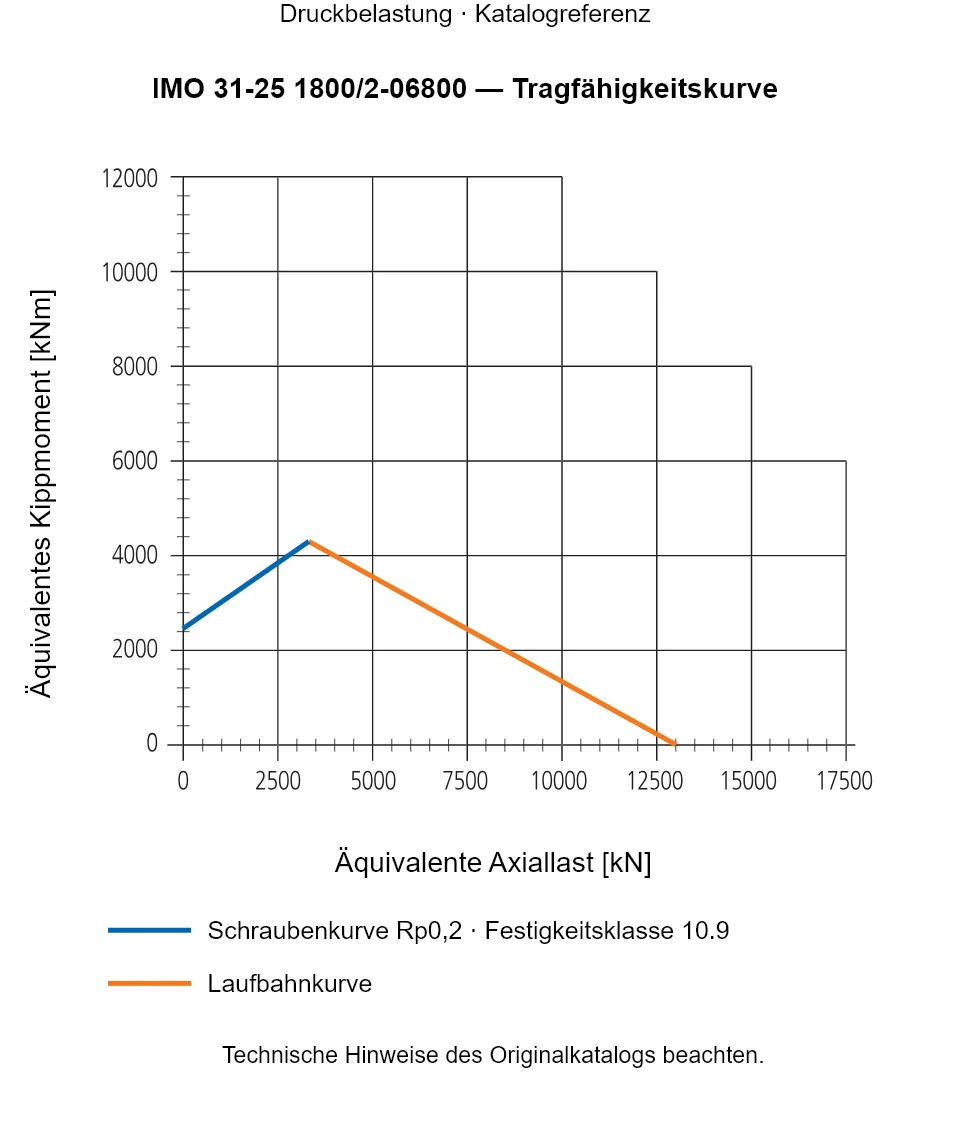

Traglastdiagramm der Serie 325

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für IMO 31-25 1800/2-06800

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
