Drehverbindung als Ersatz für IMO 31-32 2800/2-07320

Name: MERYDOM Replacement for IMO 31-32 2800/2-07320 Slewing Bearing
Brand: MERYDOM
SKU: 31-32 2800/2-07320

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

31-32 2800/2-07320

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

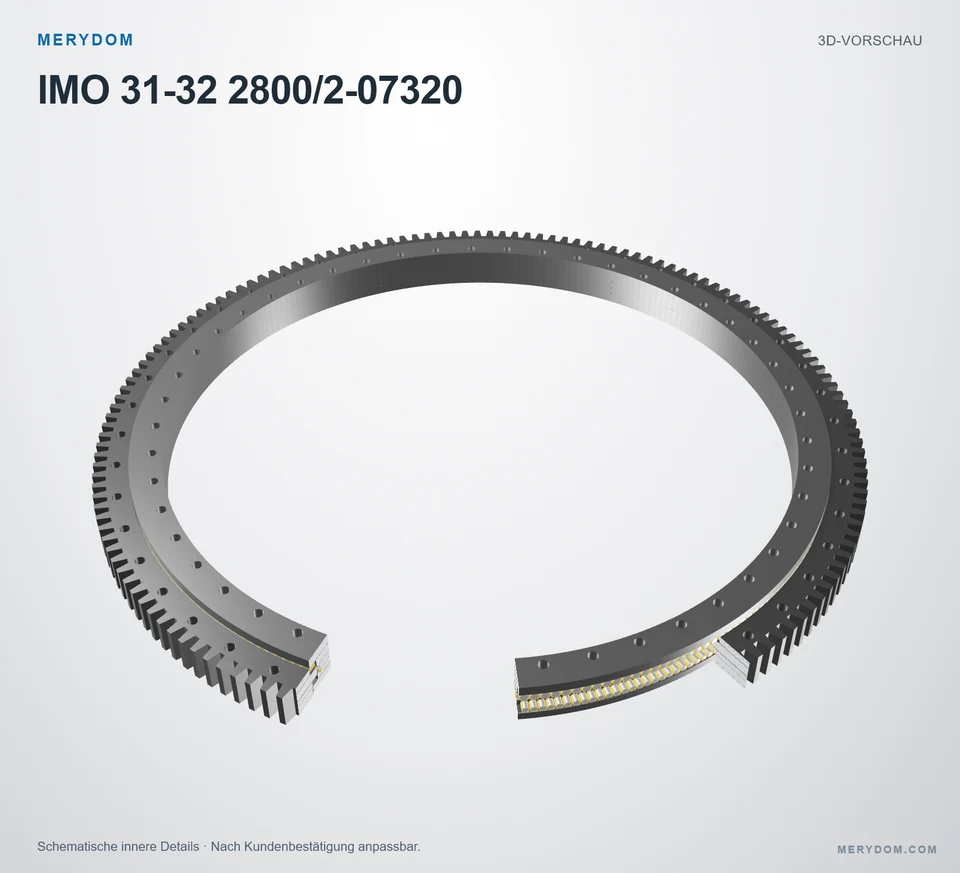

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 31-32 2800/2-07320.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 3136 mm
Overall ID (di): 2582 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 48 / außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

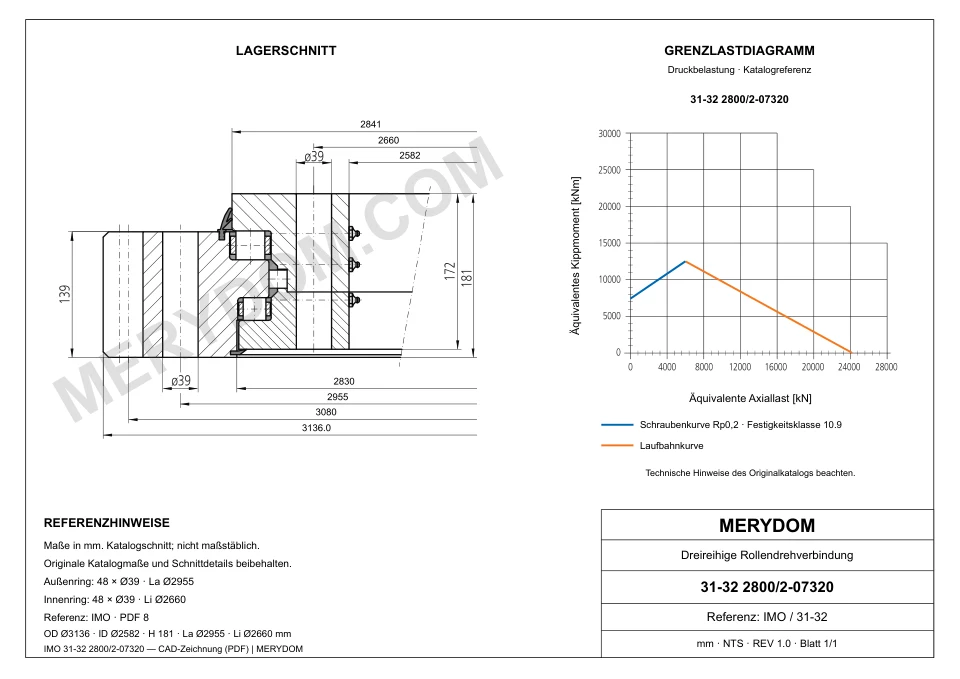

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Da): 3.136 mm
Gesamt-Innendurchmesser (di): 2.582 mm
Gesamtgewicht (G): 2.576 kg

Befestigung

Lochkreis Außenring (La): 2.955 mm
Lochkreis Innenring (Li): 2.660 mm
Montagebohrungen am Außenring (na): 48

Verzahnung

Teilkreisdurchmesser der Verzahnung (d): 3.080 mm
Verzahnungsmodul (m): 20 mm
Zähnezahl (z): 154
Profilverschiebungsfaktor (x): 0,5

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung IMO 31-32 2800/2-07320

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	31-32 2800/2-07320
Zertifiziert austauschbar mit	IMO 31-32 2800/2-07320
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	IMO
Serie	332 Serie
Referenzmodell	31-32 2800/2-07320
Maßsystem	Metrisch
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Da)	3.136 mm
Gesamt-Innendurchmesser (di)	2.582 mm
Gesamtgewicht (G)	2.576 kg
Befestigung
Lochkreis Außenring (La)	2.955 mm
Lochkreis Innenring (Li)	2.660 mm
Montagebohrungen am Außenring (na)	48
Verzahnung
Teilkreisdurchmesser der Verzahnung (d)	3.080 mm
Verzahnungsmodul (m)	20 mm
Zähnezahl (z)	154
Profilverschiebungsfaktor (x)	0,5
Tragzahlen
Zulässige Umfangskraft, normal (fz_norm)	260 kN
Zulässige Umfangskraft, maximal (fz_max)	465 kN
Statische radiale Tragzahl (Co_rad)	2.341 kN
Statische axiale Tragzahl, Zug (Co_ax_T)	24.190 kN
Statische axiale Tragzahl, Druck (Co_ax_H)	14.468 kN
Dynamische radiale Tragzahl (C_rad)	1.114 kN
Dynamische axiale Tragzahl, Zug (C_ax_T)	4.105 kN
Dynamische axiale Tragzahl, Druck (C_ax_H)	2.879 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

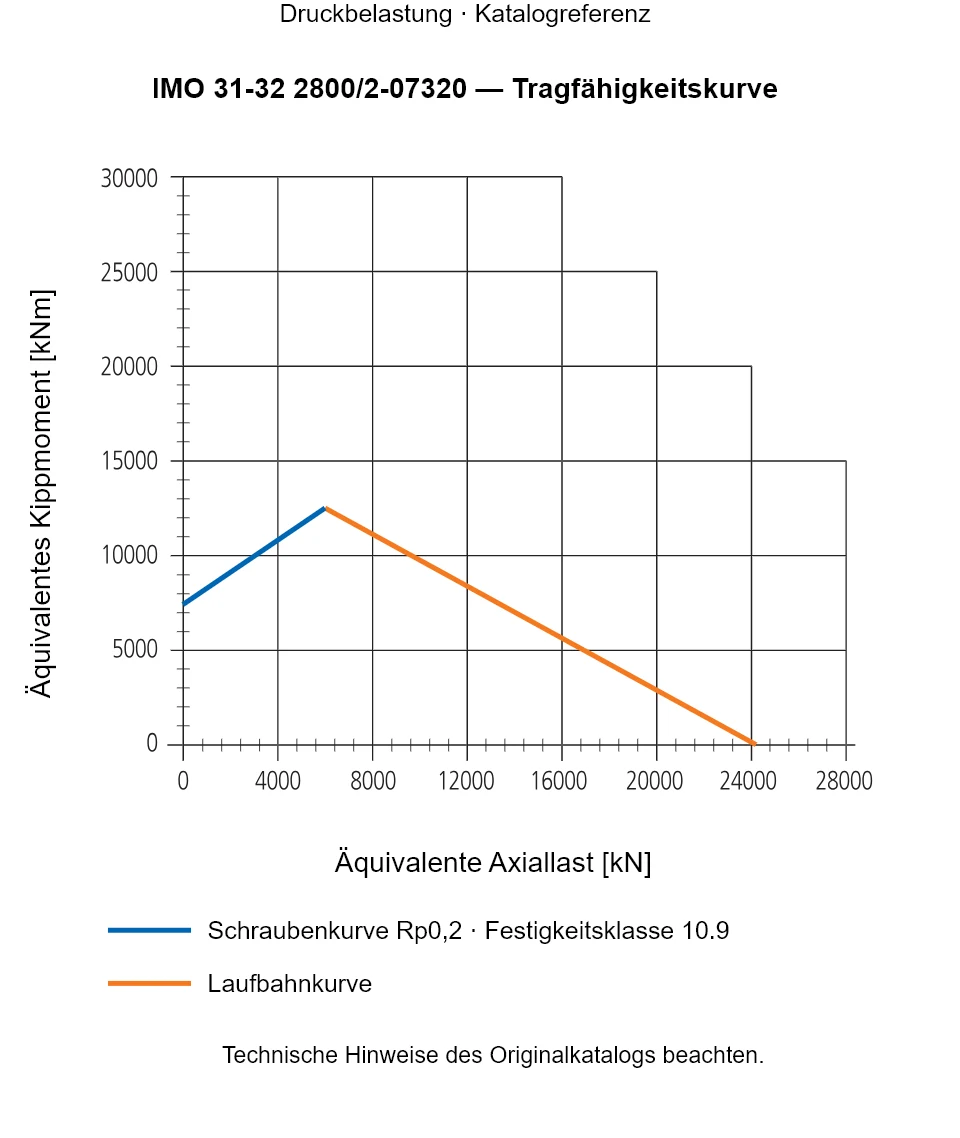

Traglastdiagramm der Serie 332

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
