Drehverbindung als Ersatz für IMO 31-32 3150/2-07330

Name: MERYDOM Replacement for IMO 31-32 3150/2-07330 Slewing Bearing
Brand: MERYDOM
SKU: 31-32 3150/2-07330

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

31-32 3150/2-07330

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

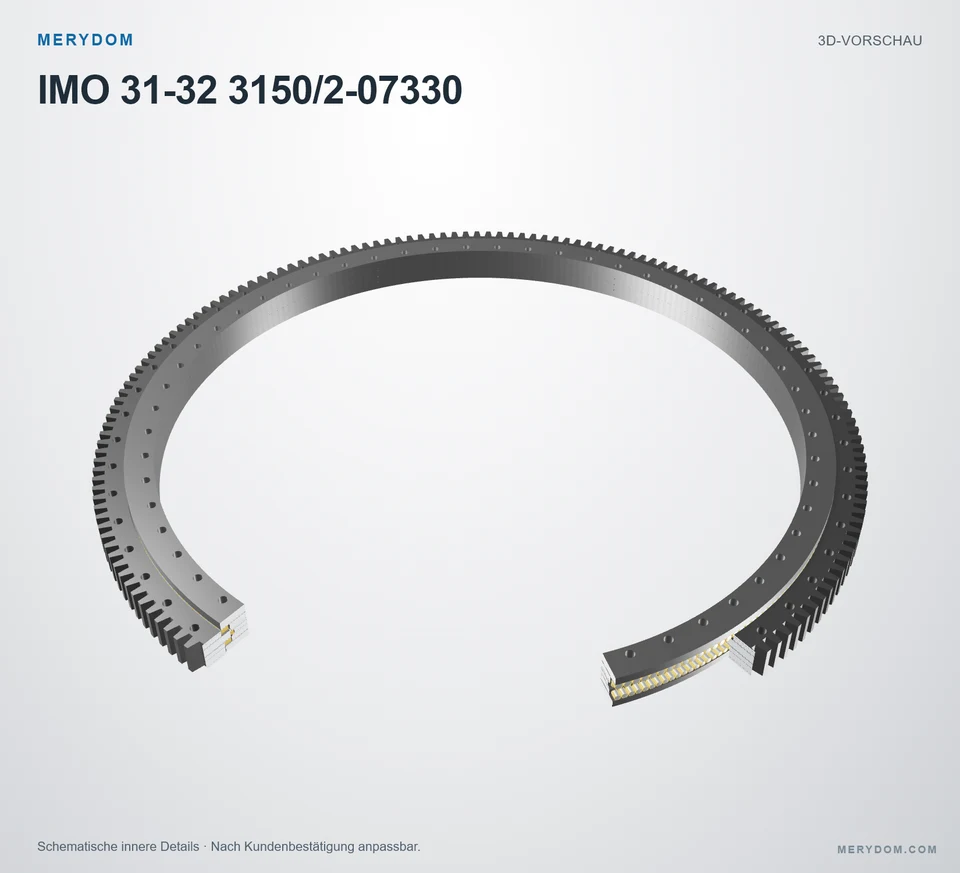

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 31-32 3150/2-07330.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 3476 mm
Overall ID (di): 2932 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 56 / außen / innen
Lagerbauart: Dreireihiges Rollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

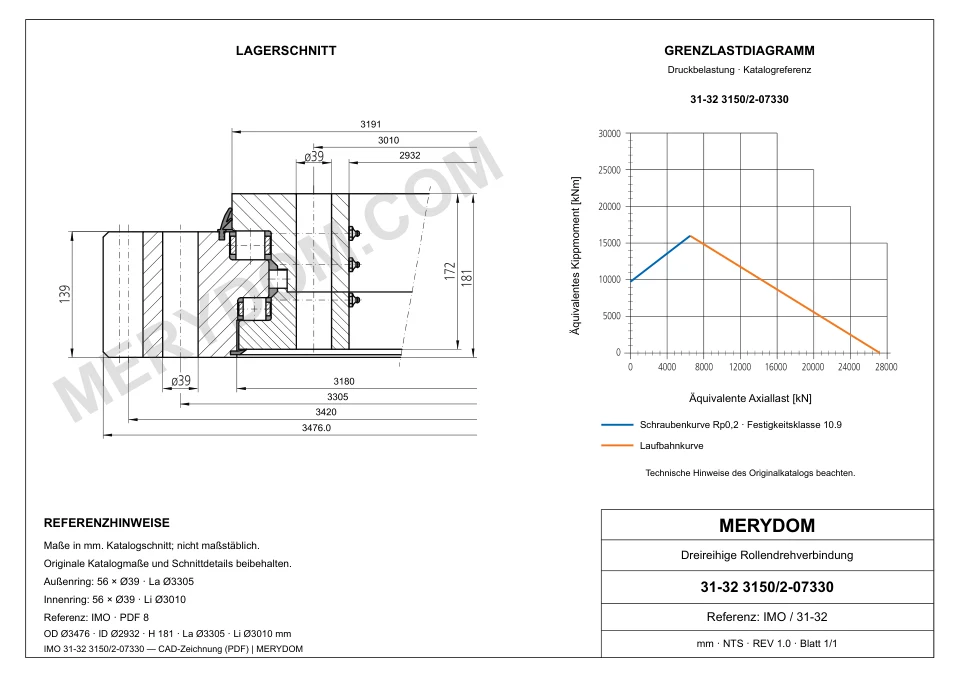

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Da): 3.476 mm
Gesamt-Innendurchmesser (di): 2.932 mm
Gesamtgewicht (G): 2.828 kg

Befestigung

Lochkreis Außenring (La): 3.305 mm
Lochkreis Innenring (Li): 3.010 mm
Montagebohrungen am Außenring (na): 56

Verzahnung

Teilkreisdurchmesser der Verzahnung (d): 3.420 mm
Verzahnungsmodul (m): 20 mm
Zähnezahl (z): 171
Profilverschiebungsfaktor (x): 0,5

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung IMO 31-32 3150/2-07330

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	31-32 3150/2-07330
Zertifiziert austauschbar mit	IMO 31-32 3150/2-07330
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	IMO
Serie	332 Serie
Referenzmodell	31-32 3150/2-07330
Maßsystem	Metrisch
Lagerkonstruktion	Dreireihiges Rollenlager
Verzahnungsart	Außenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Da)	3.476 mm
Gesamt-Innendurchmesser (di)	2.932 mm
Gesamtgewicht (G)	2.828 kg
Befestigung
Lochkreis Außenring (La)	3.305 mm
Lochkreis Innenring (Li)	3.010 mm
Montagebohrungen am Außenring (na)	56
Verzahnung
Teilkreisdurchmesser der Verzahnung (d)	3.420 mm
Verzahnungsmodul (m)	20 mm
Zähnezahl (z)	171
Profilverschiebungsfaktor (x)	0,5
Tragzahlen
Zulässige Umfangskraft, normal (fz_norm)	260 kN
Zulässige Umfangskraft, maximal (fz_max)	465 kN
Statische radiale Tragzahl (Co_rad)	2.640 kN
Statische axiale Tragzahl, Zug (Co_ax_T)	27.214 kN
Statische axiale Tragzahl, Druck (Co_ax_H)	16.282 kN
Dynamische radiale Tragzahl (C_rad)	1.187 kN
Dynamische axiale Tragzahl, Zug (C_ax_T)	4.368 kN
Dynamische axiale Tragzahl, Druck (C_ax_H)	3.096 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

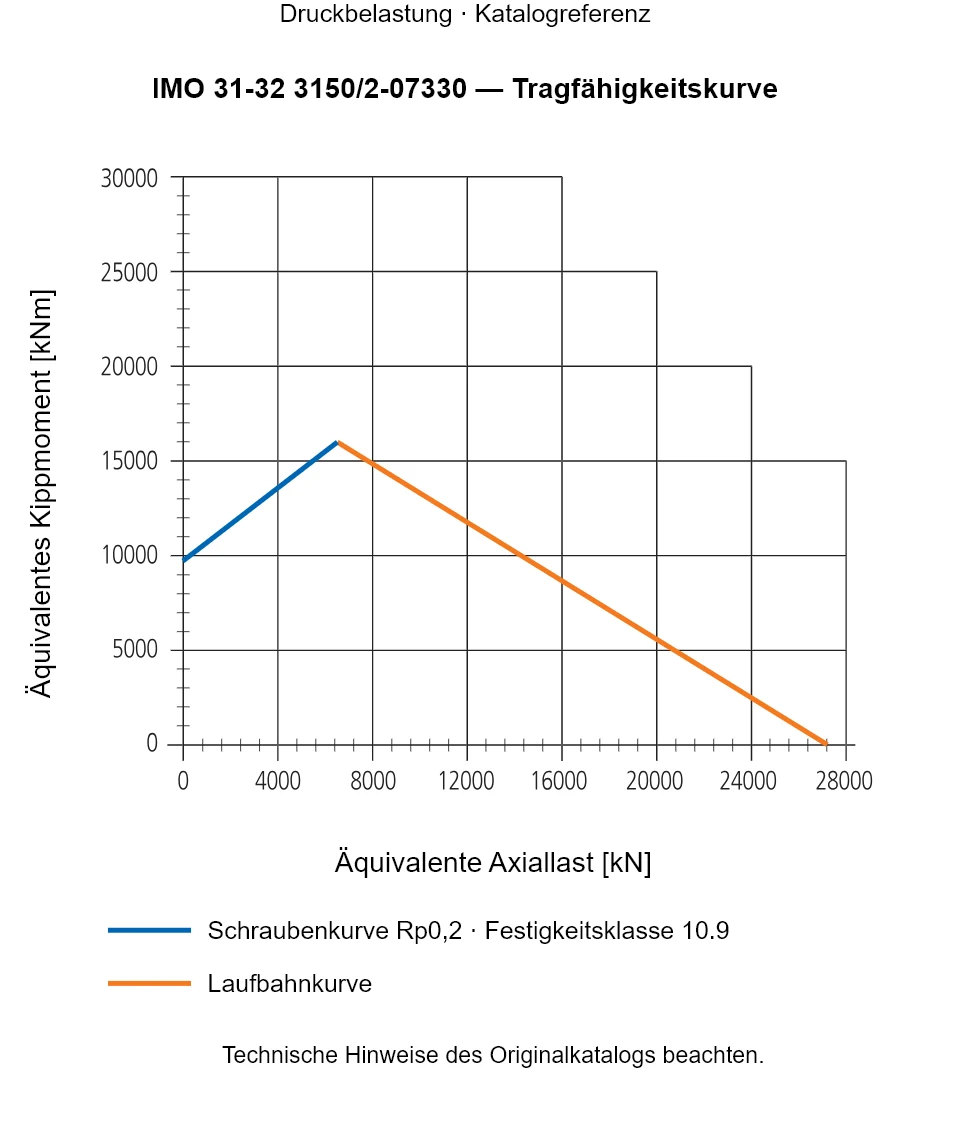

Traglastdiagramm der Serie 332

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für IMO 31-32 3150/2-07330

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
32-32 3150/2-07390	Innenverzahnt	3,368 × 2,820 × — mm	Details ansehen →
32-32 3550/2-07400	Innenverzahnt	3,768 × 3,190 × — mm	Details ansehen →
31-32 2800/2-07320	Außenverzahnt	3,136 × 2,582 × — mm	Details ansehen →
31-32 3550/2-07340	Außenverzahnt	3,889.6 × 3,332 × — mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
