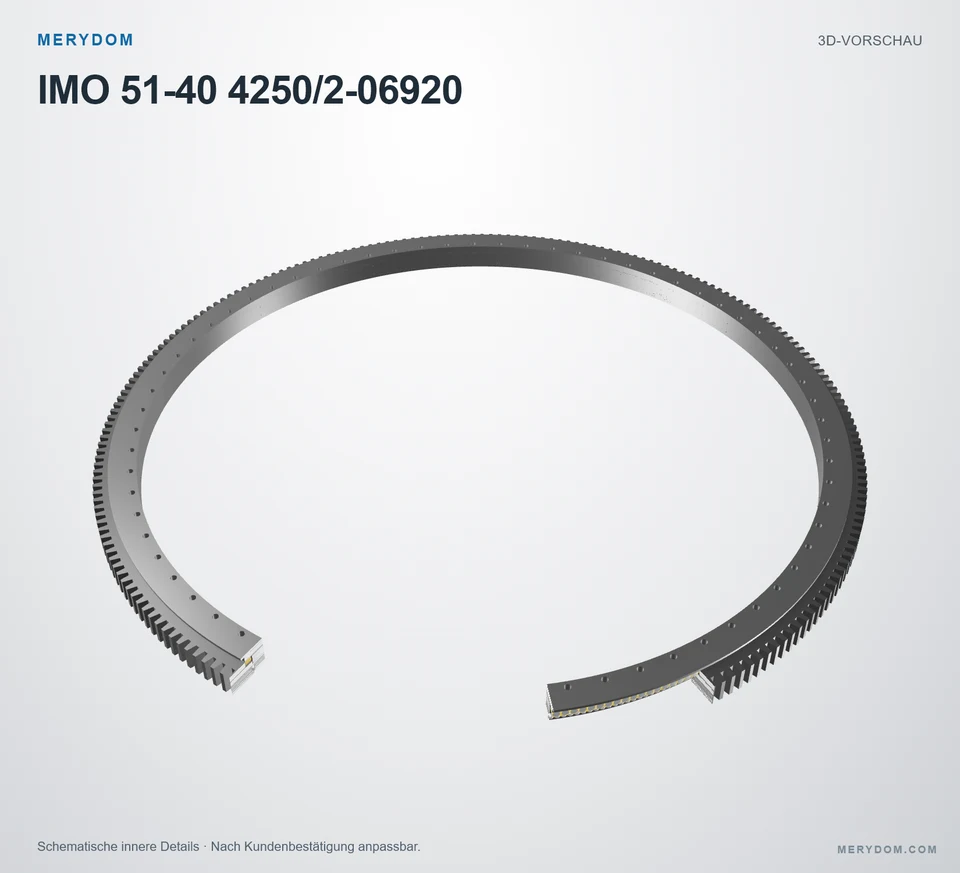

Drehverbindung als Ersatz für IMO 51-40 4250/2-06920
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 51-40 4250/2-06920. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 51-40 4250/2-06920. Serie: 540. Lagerkonstruktion: Rollen-/Kugel-Kombination. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
51-40 4250/2-06920
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 51-40 4250/2-06920.
- Overall OD (Do)
- 4536 mm
- Overall ID (di)
- 4026 mm
- Gesamthöhe
- 183 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 68 / 68 außen / innen
- Lagerbauart
- Rollen-/Kugel-Kombination
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

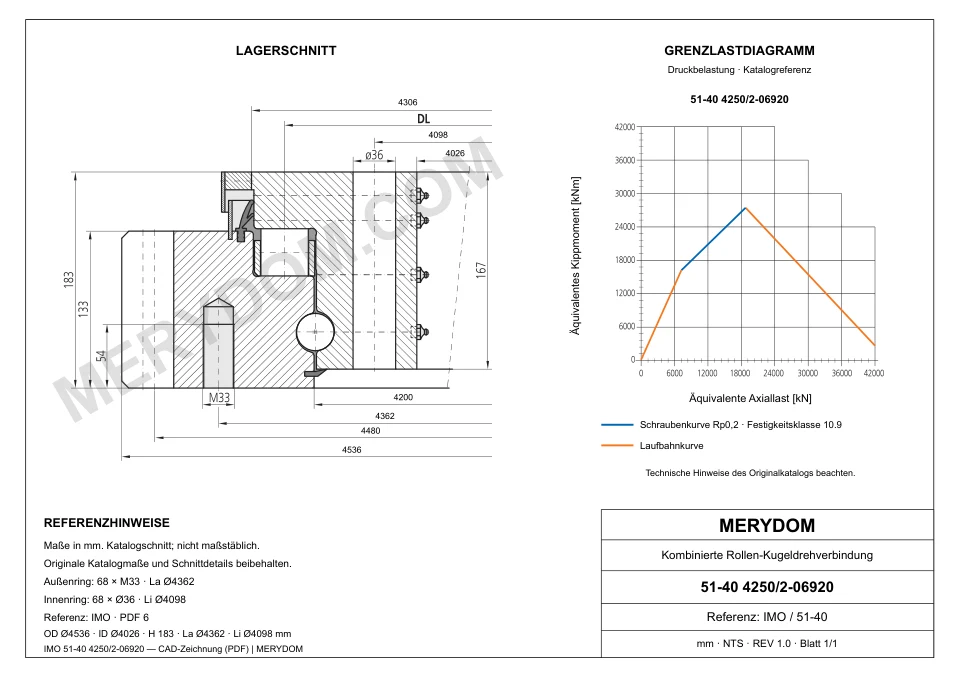

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 4.536 mm
- Gesamt-Innendurchmesser (di)
- 4.026 mm
- Gesamtgewicht (G)
- 3.469 kg
- Gesamthöhe (H)
- 183 mm
- Innendurchmesser des Außenrings (Di)
- 4.200 mm
- Außendurchmesser des Innenrings (da)
- 4.306 mm
Befestigung
- Lochkreis Außenring (La)
- 4.362 mm
- Lochkreis Innenring (Li)
- 4.098 mm
- Montagebohrungen am Außenring (na)
- 68
- Montagebohrungen am Innenring (n)
- 68
- Spezifikation der Außenring-Montagebohrungen (Ma)
- M33
- Montagebohrungsdurchmesser am Innenring (Øi)
- 36 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 4.480 mm
- Verzahnungsmodul (m)
- 20 mm
- Zähnezahl (z)
- 224
- Profilverschiebungsfaktor (x)
- 0,5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 51-40 4250/2-06920
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 51-40 4250/2-06920 |
| Zertifiziert austauschbar mit | IMO 51-40 4250/2-06920 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 540 Serie |
| Referenzmodell | 51-40 4250/2-06920 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Rollen-/Kugel-Kombination |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 4.536 mm |
| Gesamt-Innendurchmesser (di) | 4.026 mm |
| Gesamtgewicht (G) | 3.469 kg |
| Gesamthöhe (H) | 183 mm |
| Innendurchmesser des Außenrings (Di) | 4.200 mm |
| Außendurchmesser des Innenrings (da) | 4.306 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 4.362 mm |
| Lochkreis Innenring (Li) | 4.098 mm |
| Montagebohrungen am Außenring (na) | 68 |
| Montagebohrungen am Innenring (n) | 68 |
| Spezifikation der Außenring-Montagebohrungen (Ma) | M33 |
| Montagebohrungsdurchmesser am Innenring (Øi) | 36 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 4.480 mm |
| Verzahnungsmodul (m) | 20 mm |
| Zähnezahl (z) | 224 |
| Profilverschiebungsfaktor (x) | 0,5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 253 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 450 kN |
| Statische radiale Tragzahl (Co_rad) | 1.403 kN |
| Statische axiale Tragzahl, Zug (Co_ax_T) | 44.728 kN |
| Statische axiale Tragzahl, Druck (Co_ax_H) | 7.507 kN |
| Dynamische radiale Tragzahl (C_rad) | 442 kN |
| Dynamische axiale Tragzahl, Zug (C_ax_T) | 7.415 kN |
| Dynamische axiale Tragzahl, Druck (C_ax_H) | 840 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

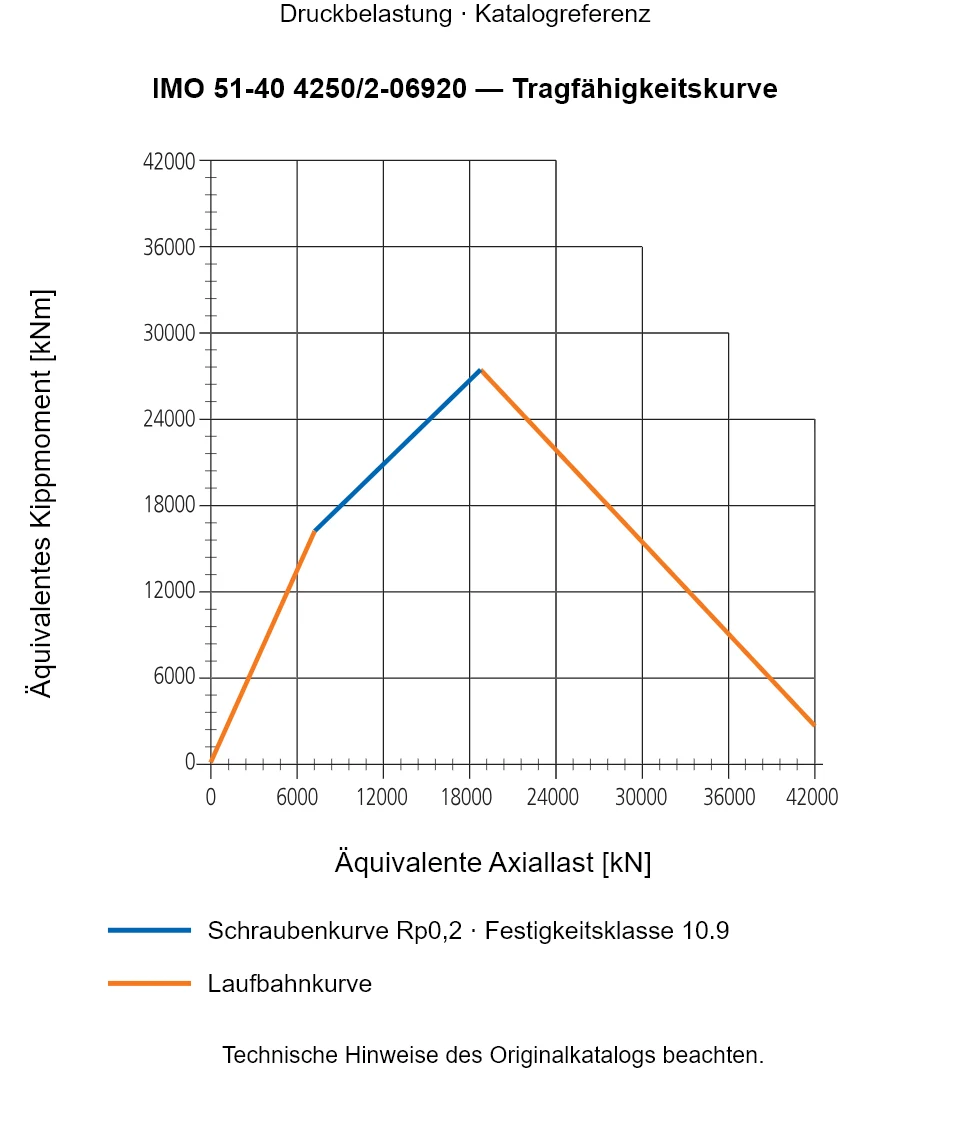

IMO 51-40 4250/2-06920 — Tragfähigkeitskurve
IMO 51-40 4250/2-06920 — Tragfähigkeitskurve
IMO 51-40 4250/2-06920 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 51-40 4250/2-06920
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
