Drehverbindung als Ersatz für IMO 51-40 4750/2-06930
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 51-40 4750/2-06930. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 51-40 4750/2-06930. Serie: 540. Lagerkonstruktion: Rollen-/Kugel-Kombination. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
51-40 4750/2-06930
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 51-40 4750/2-06930.
- Overall OD (Do)
- 5016 mm
- Overall ID (di)
- 4526 mm
- Gesamthöhe
- 183 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 76 / 76 außen / innen
- Lagerbauart
- Rollen-/Kugel-Kombination
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 5.016 mm
- Gesamt-Innendurchmesser (di)
- 4.526 mm
- Gesamtgewicht (G)
- 3.796 kg
- Gesamthöhe (H)
- 183 mm
- Innendurchmesser des Außenrings (Di)
- 4.700 mm
- Außendurchmesser des Innenrings (da)
- 4.806 mm
Befestigung
- Lochkreis Außenring (La)
- 4.852 mm
- Lochkreis Innenring (Li)
- 4.598 mm
- Montagebohrungen am Außenring (na)
- 76
- Montagebohrungen am Innenring (n)
- 76
- Spezifikation der Außenring-Montagebohrungen (Ma)
- M33
- Montagebohrungsdurchmesser am Innenring (Øi)
- 36 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 4.960 mm
- Verzahnungsmodul (m)
- 20 mm
- Zähnezahl (z)
- 248
- Profilverschiebungsfaktor (x)
- 0,5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 51-40 4750/2-06930
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 51-40 4750/2-06930 |
| Zertifiziert austauschbar mit | IMO 51-40 4750/2-06930 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 540 Serie |
| Referenzmodell | 51-40 4750/2-06930 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Rollen-/Kugel-Kombination |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 5.016 mm |
| Gesamt-Innendurchmesser (di) | 4.526 mm |
| Gesamtgewicht (G) | 3.796 kg |
| Gesamthöhe (H) | 183 mm |
| Innendurchmesser des Außenrings (Di) | 4.700 mm |
| Außendurchmesser des Innenrings (da) | 4.806 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 4.852 mm |
| Lochkreis Innenring (Li) | 4.598 mm |
| Montagebohrungen am Außenring (na) | 76 |
| Montagebohrungen am Innenring (n) | 76 |
| Spezifikation der Außenring-Montagebohrungen (Ma) | M33 |
| Montagebohrungsdurchmesser am Innenring (Øi) | 36 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 4.960 mm |
| Verzahnungsmodul (m) | 20 mm |
| Zähnezahl (z) | 248 |
| Profilverschiebungsfaktor (x) | 0,5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 253 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 450 kN |
| Statische radiale Tragzahl (Co_rad) | 1.570 kN |
| Statische axiale Tragzahl, Zug (Co_ax_T) | 49.990 kN |
| Statische axiale Tragzahl, Druck (Co_ax_H) | 8.402 kN |
| Dynamische radiale Tragzahl (C_rad) | 460 kN |
| Dynamische axiale Tragzahl, Zug (C_ax_T) | 7.877 kN |
| Dynamische axiale Tragzahl, Druck (C_ax_H) | 876 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

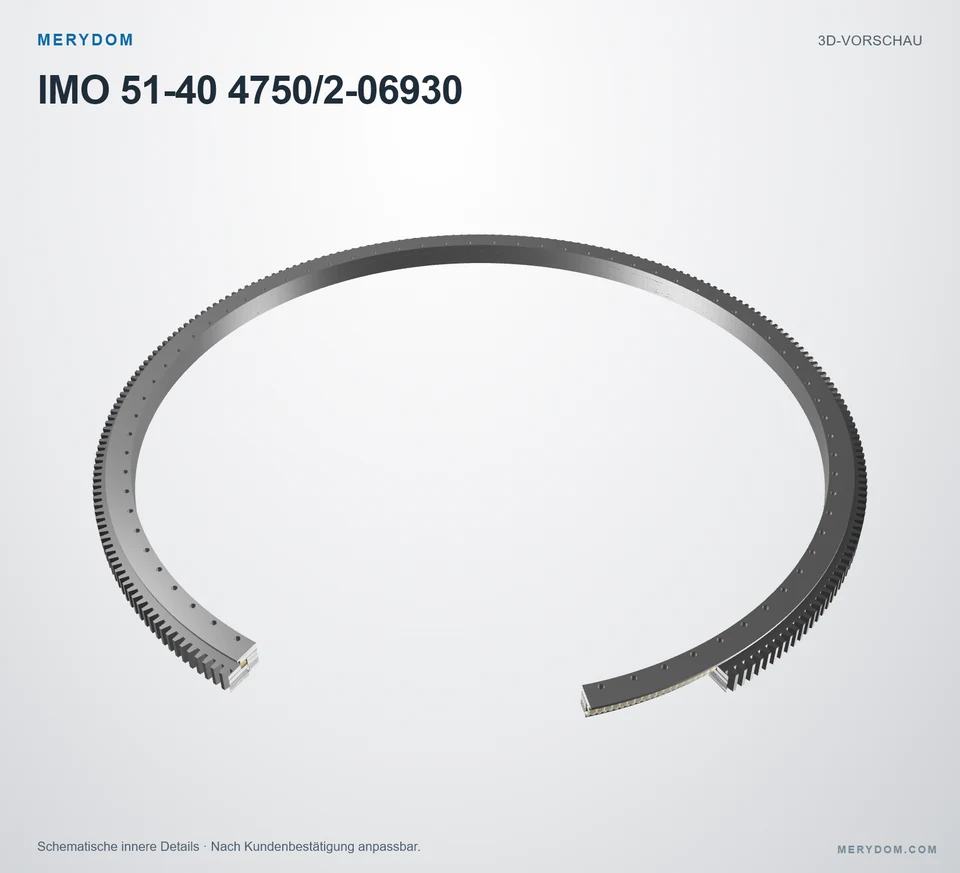

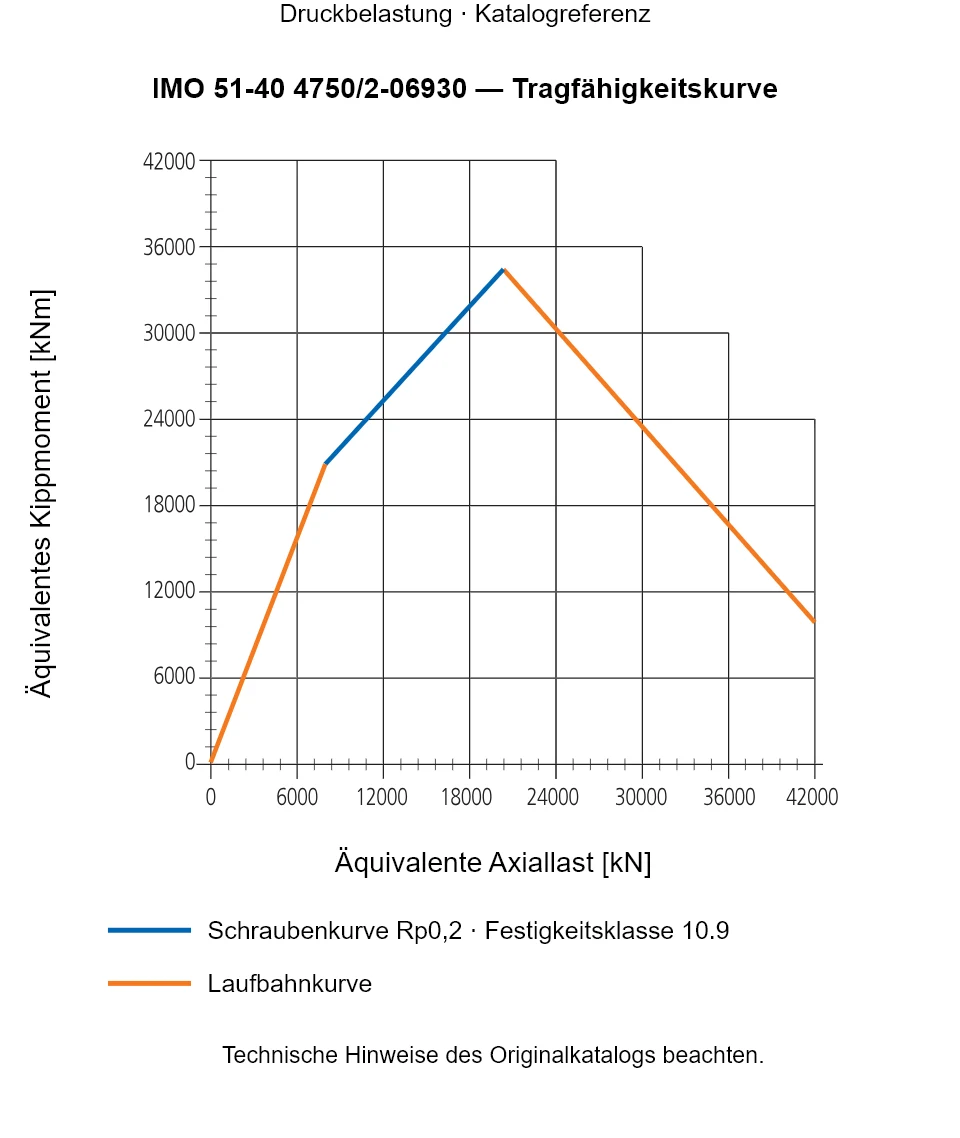

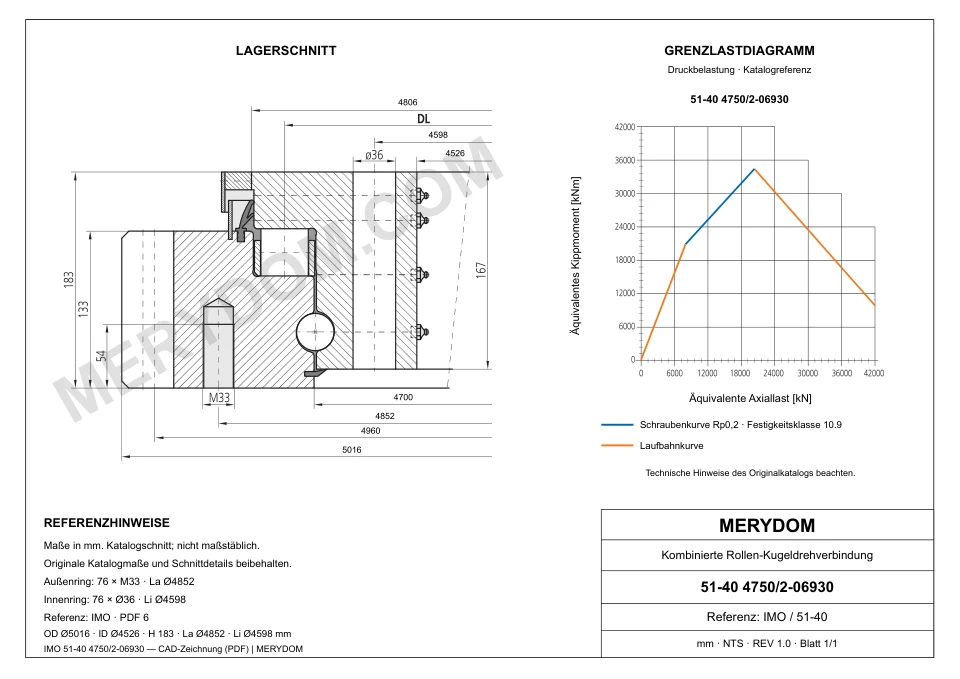

IMO 51-40 4750/2-06930 — Tragfähigkeitskurve
IMO 51-40 4750/2-06930 — Tragfähigkeitskurve
IMO 51-40 4750/2-06930 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 51-40 4750/2-06930
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
