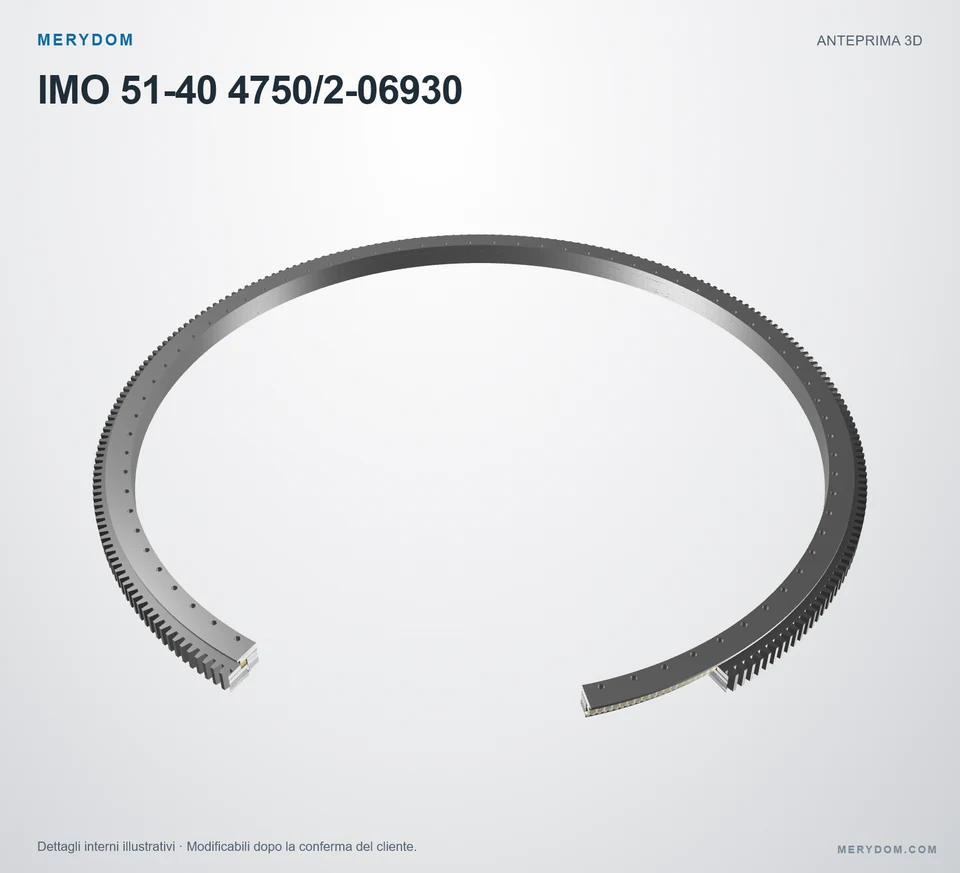

Cuscinetto di rotazione sostitutivo per IMO 51-40 4750/2-06930
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 51-40 4750/2-06930. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: IMO 51-40 4750/2-06930. Serie: 540. Struttura del cuscinetto: Combinazione rulli/sfere. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
51-40 4750/2-06930
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con IMO 51-40 4750/2-06930.
- Overall OD (Do)
- 5016 mm
- Overall ID (di)
- 4526 mm
- Altezza totale
- Non pubblicato
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 76 / esterno / interno
- Design del cuscinetto
- Combinazione rulli/sfere
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile
DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Diametro esterno totale (Da)
- 5.016 mm
- Diametro interno totale (di)
- 4.526 mm
- Peso del gruppo (G)
- 3.796 kg
Montaggio
- Circonferenza bulloni anello esterno (La)
- 4.852 mm
- Circonferenza bulloni anello interno (Li)
- 4.598 mm
- Fori di montaggio anello esterno (na)
- 76
Dentatura
- Diametro primitivo dentatura (d)
- 4.960 mm
- Modulo della dentatura (m)
- 20 mm
- Numero di denti (z)
- 248
- Coefficiente di spostamento del profilo (x)
- 0,5
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione IMO 51-40 4750/2-06930
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | 51-40 4750/2-06930 |
| Certificato intercambiabile con | IMO 51-40 4750/2-06930 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | IMO |
| Serie | 540 Serie |
| Modello di riferimento | 51-40 4750/2-06930 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Combinazione rulli/sfere |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Diametro esterno totale (Da) | 5.016 mm |
| Diametro interno totale (di) | 4.526 mm |
| Peso del gruppo (G) | 3.796 kg |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 4.852 mm |
| Circonferenza bulloni anello interno (Li) | 4.598 mm |
| Fori di montaggio anello esterno (na) | 76 |
| Dentatura | |
| Diametro primitivo dentatura (d) | 4.960 mm |
| Modulo della dentatura (m) | 20 mm |
| Numero di denti (z) | 248 |
| Coefficiente di spostamento del profilo (x) | 0,5 |
| Capacità di carico | |
| Forza circonferenziale ammessa, normale (fz_norm) | 253 kN |
| Forza circonferenziale ammessa, massima (fz_max) | 450 kN |
| Capacità di carico radiale statica (Co_rad) | 1.570 kN |
| Capacità di carico assiale statica, trazione (Co_ax_T) | 49.990 kN |
| Capacità di carico assiale statica, compressione (Co_ax_H) | 8.402 kN |
| Capacità di carico radiale dinamica (C_rad) | 460 kN |
| Capacità di carico assiale dinamica, trazione (C_ax_T) | 7.877 kN |
| Capacità di carico assiale dinamica, compressione (C_ax_H) | 876 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

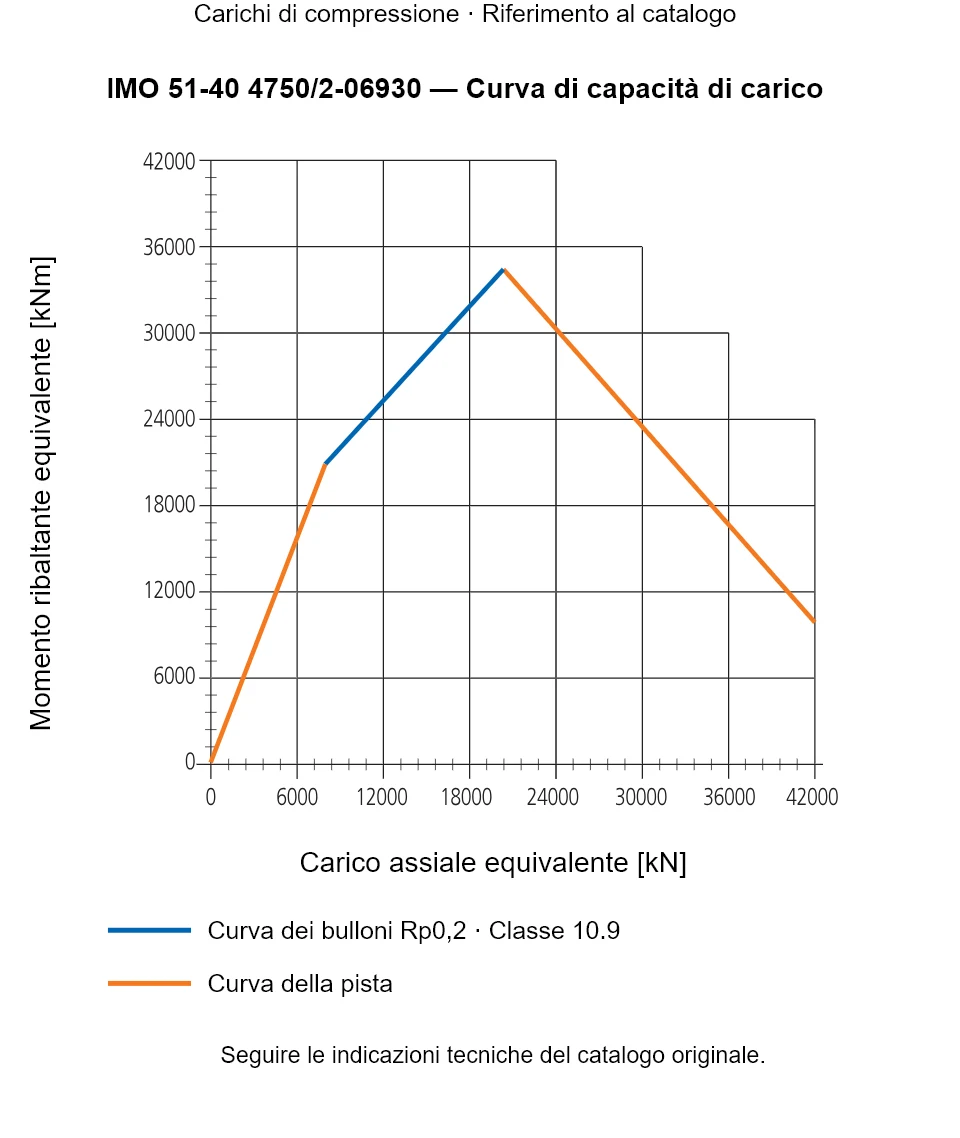

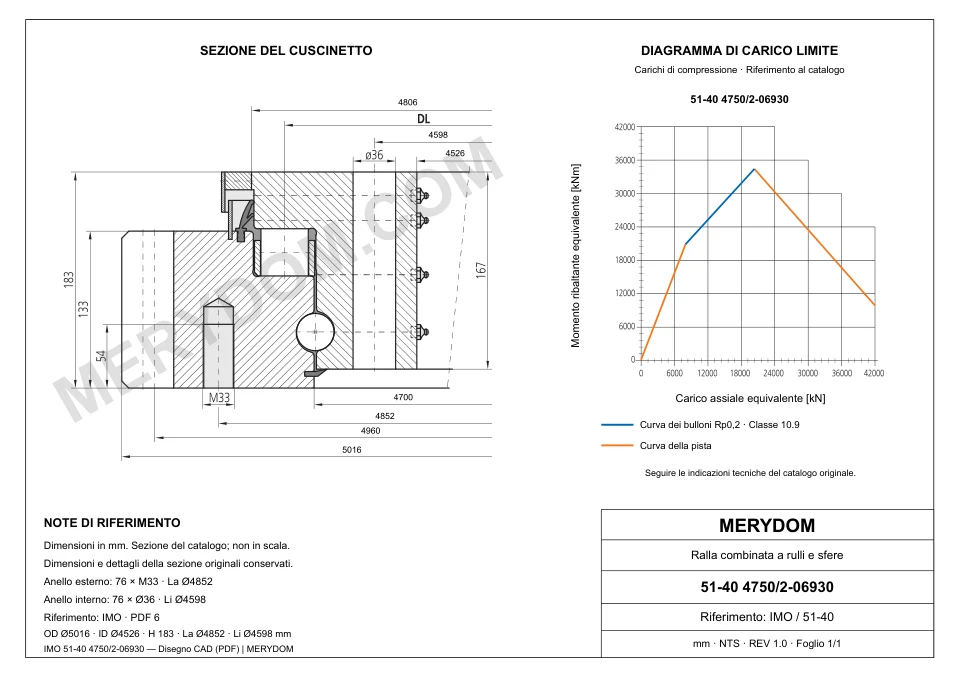

Grafico di carico della serie 540
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per IMO 51-40 4750/2-06930
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
