Drehverbindung als Ersatz für IMO 81-40 2795/2-07610
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 81-40 2795/2-07610. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 81-40 2795/2-07610. Serie: 840. Lagerkonstruktion: Doppel-Axial-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

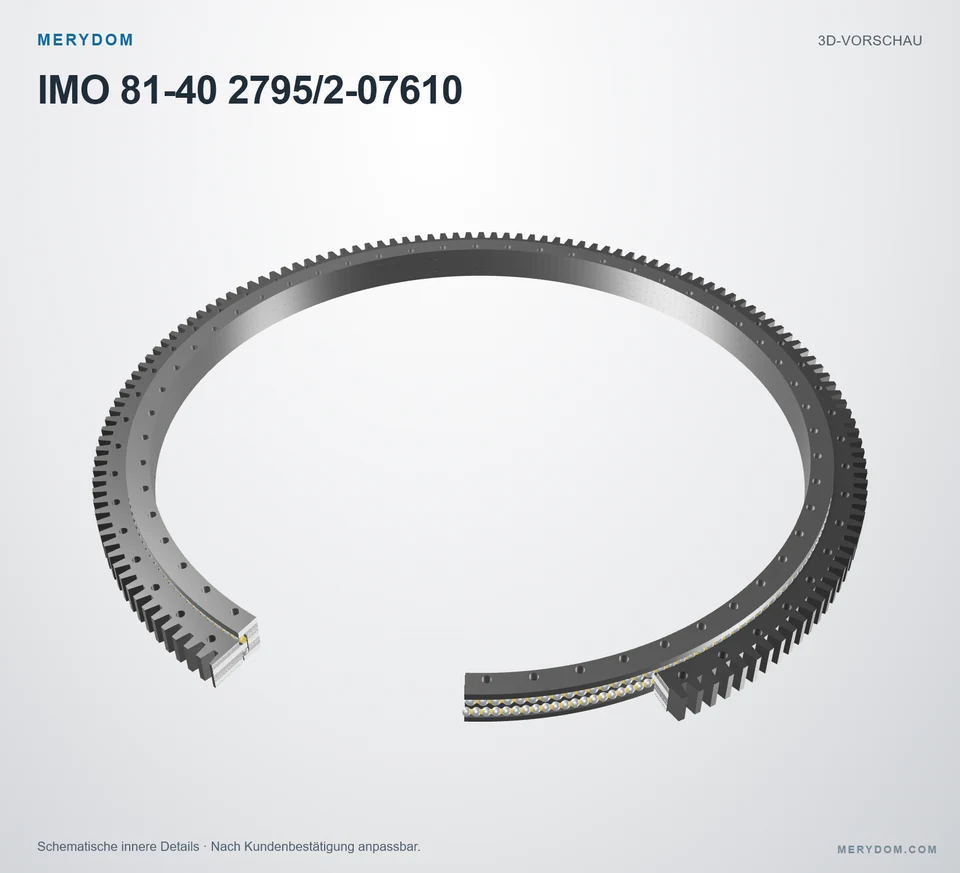

81-40 2795/2-07610
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 81-40 2795/2-07610.
- Overall OD (Do)
- 3096.0 mm
- Overall ID (di)
- 2645 mm
- Gesamthöhe
- 156 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 54 / 54 außen / innen
- Lagerbauart
- Doppel-Axial-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

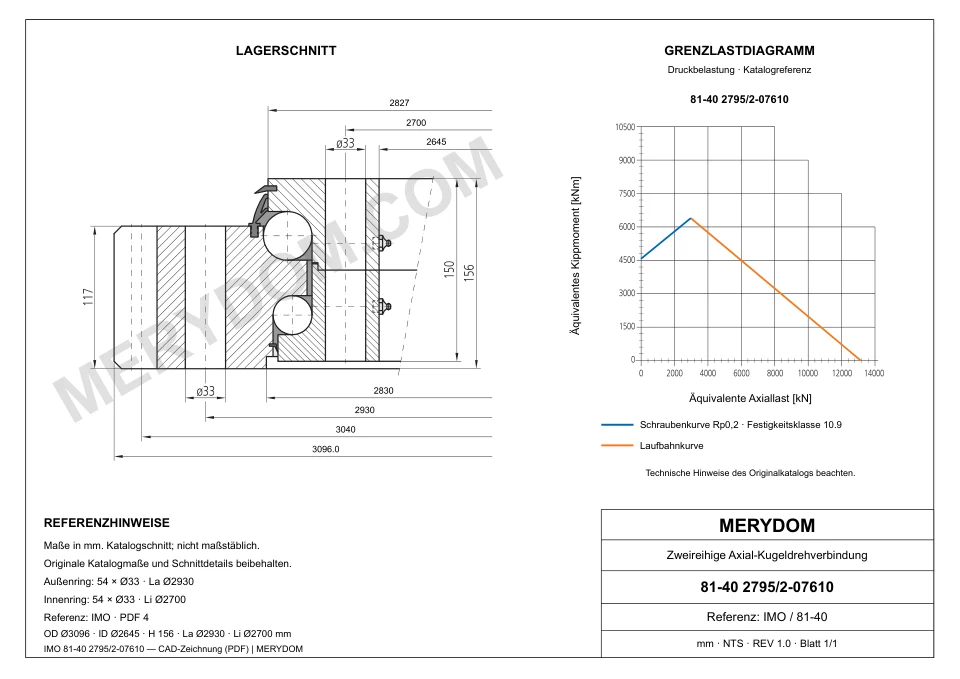

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 3.096 mm
- Gesamt-Innendurchmesser (di)
- 2.645 mm
- Gesamtgewicht (G)
- 1.723 kg
- Gesamthöhe (H)
- 156 mm
- Innendurchmesser des Außenrings (Di)
- 2.830 mm
- Außendurchmesser des Innenrings (da)
- 2.827 mm
Befestigung
- Lochkreis Außenring (La)
- 2.930 mm
- Lochkreis Innenring (Li)
- 2.700 mm
- Montagebohrungen am Außenring (na)
- 54
- Montagebohrungen am Innenring (n)
- 54
- Montagebohrungsdurchmesser am Außenring (Øa)
- 33 mm
- Montagebohrungsdurchmesser am Innenring (Øi)
- 33 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 3.040 mm
- Verzahnungsmodul (m)
- 20 mm
- Zähnezahl (z)
- 152
- Profilverschiebungsfaktor (x)
- 0,5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 81-40 2795/2-07610
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 81-40 2795/2-07610 |
| Zertifiziert austauschbar mit | IMO 81-40 2795/2-07610 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 840 Serie |
| Referenzmodell | 81-40 2795/2-07610 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Doppel-Axial-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 3.096 mm |
| Gesamt-Innendurchmesser (di) | 2.645 mm |
| Gesamtgewicht (G) | 1.723 kg |
| Gesamthöhe (H) | 156 mm |
| Innendurchmesser des Außenrings (Di) | 2.830 mm |
| Außendurchmesser des Innenrings (da) | 2.827 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 2.930 mm |
| Lochkreis Innenring (Li) | 2.700 mm |
| Montagebohrungen am Außenring (na) | 54 |
| Montagebohrungen am Innenring (n) | 54 |
| Montagebohrungsdurchmesser am Außenring (Øa) | 33 mm |
| Montagebohrungsdurchmesser am Innenring (Øi) | 33 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 3.040 mm |
| Verzahnungsmodul (m) | 20 mm |
| Zähnezahl (z) | 152 |
| Profilverschiebungsfaktor (x) | 0,5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 233 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 408 kN |
| Statische radiale Tragzahl (Co_rad) | 2.625 kN |
| Statische axiale Tragzahl, Zug (Co_ax_T) | 13.201 kN |
| Statische axiale Tragzahl, Druck (Co_ax_H) | 10.778 kN |
| Dynamische radiale Tragzahl (C_rad) | 580 kN |
| Dynamische axiale Tragzahl, Zug (C_ax_T) | 1.375 kN |
| Dynamische axiale Tragzahl, Druck (C_ax_H) | 1.091 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

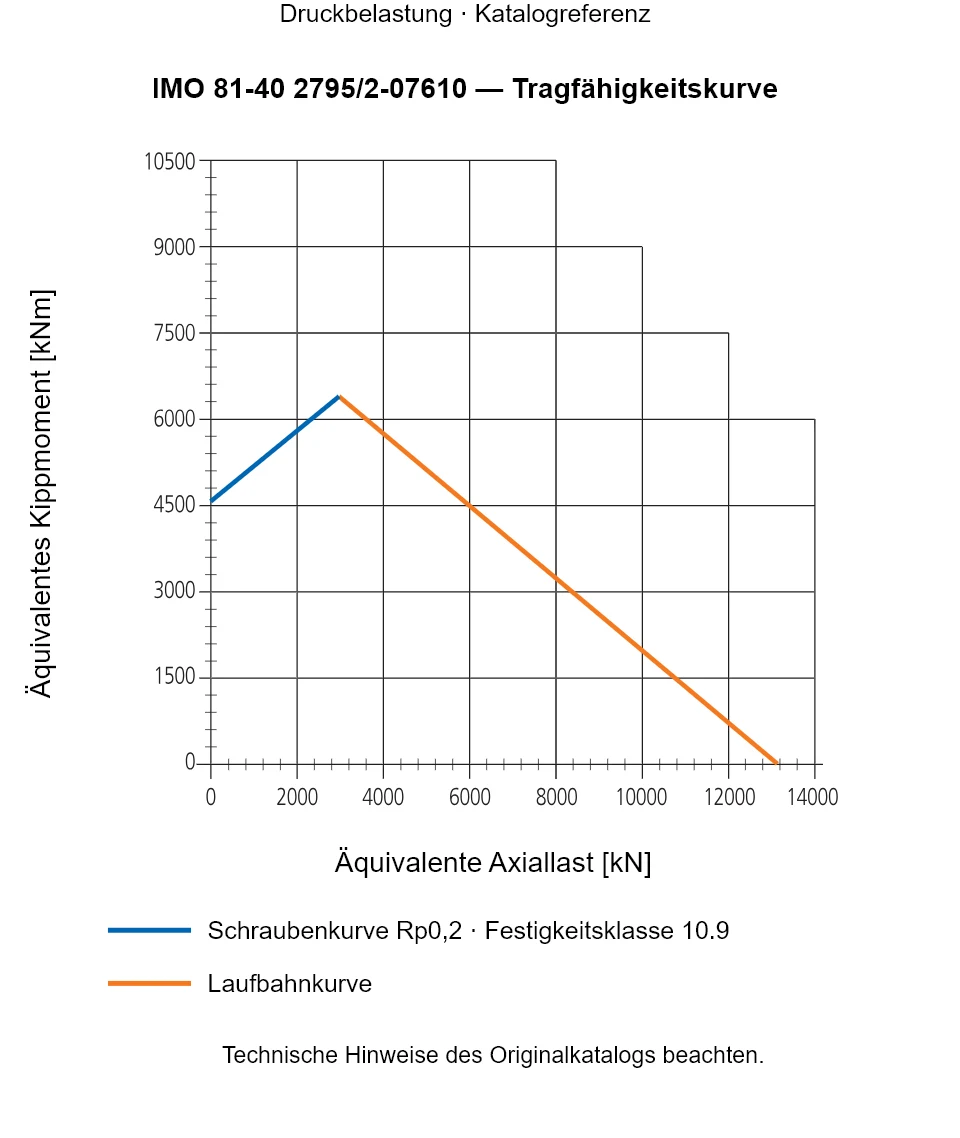

IMO 81-40 2795/2-07610 — Tragfähigkeitskurve
IMO 81-40 2795/2-07610 — Tragfähigkeitskurve
IMO 81-40 2795/2-07610 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 81-40 2795/2-07610
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
