82-40 2622/2-07630

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

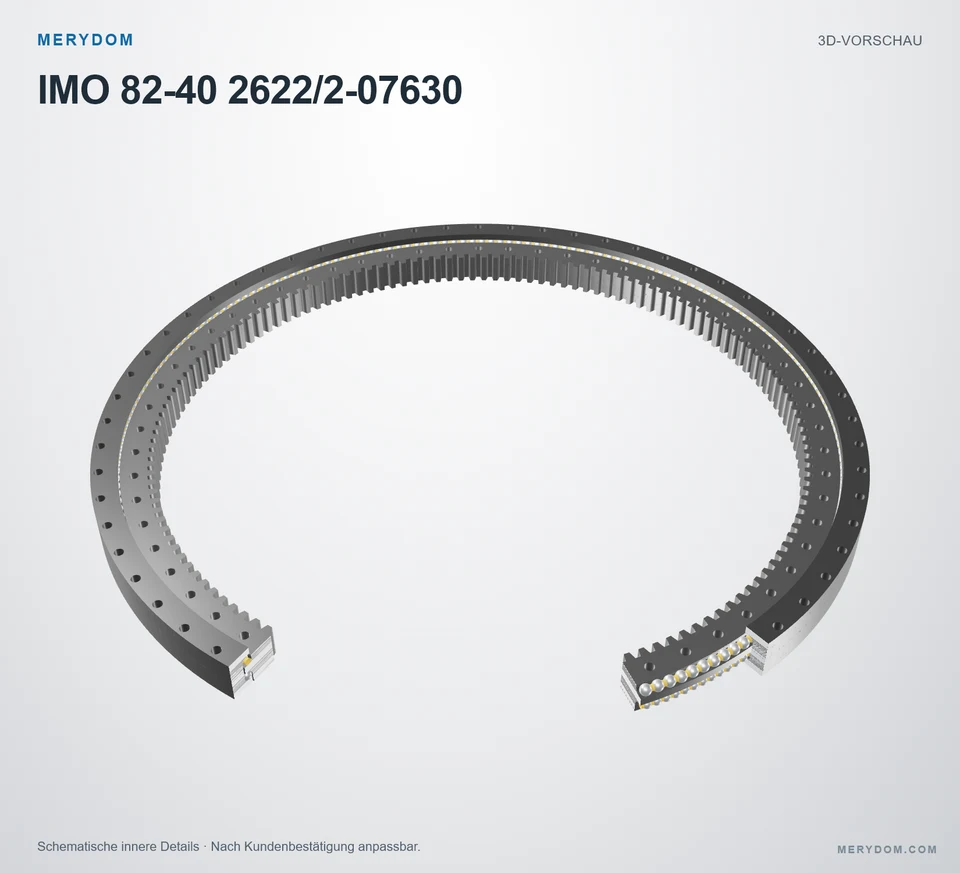

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 82-40 2622/2-07630.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 2770 mm
Overall ID (di): 2336 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 60 / außen / innen
Lagerbauart: Doppel-Axial-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

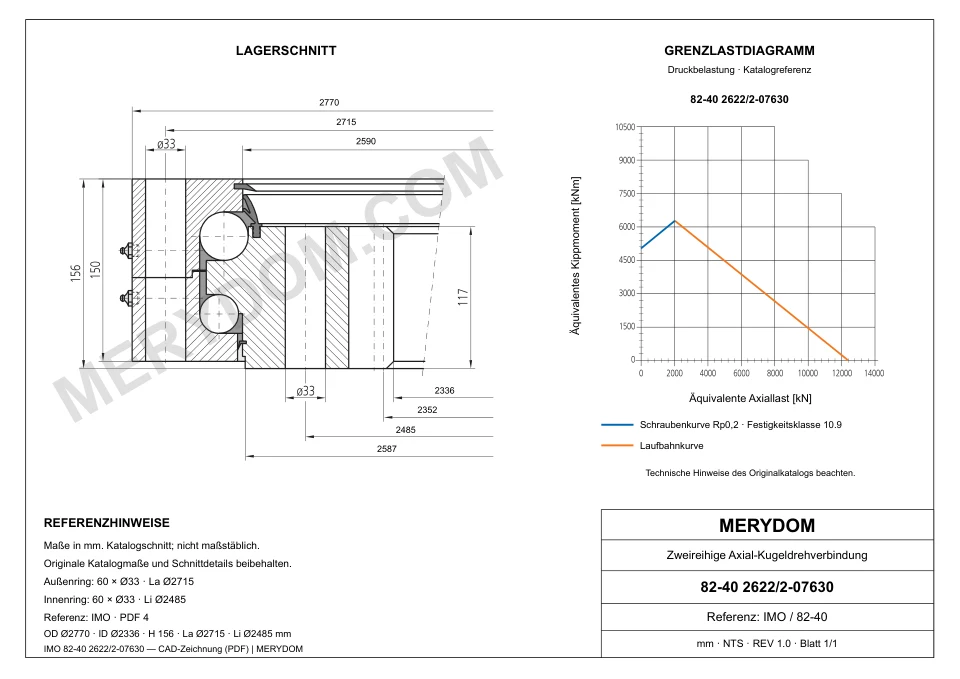

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamt-Außendurchmesser (Da): 2.770 mm
Gesamt-Innendurchmesser (di): 2.336 mm
Gesamtgewicht (G): 1.495 kg

Befestigung

Lochkreis Außenring (La): 2.715 mm
Lochkreis Innenring (Li): 2.485 mm
Montagebohrungen am Außenring (na): 60

Verzahnung

Teilkreisdurchmesser der Verzahnung (d): 2.352 mm
Verzahnungsmodul (m): 16 mm
Zähnezahl (z): 147
Profilverschiebungsfaktor (x): -0,5

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung IMO 82-40 2622/2-07630

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	82-40 2622/2-07630
Zertifiziert austauschbar mit	IMO 82-40 2622/2-07630
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	IMO
Serie	840 Serie
Referenzmodell	82-40 2622/2-07630
Maßsystem	Metrisch
Lagerkonstruktion	Doppel-Axial-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamt-Außendurchmesser (Da)	2.770 mm
Gesamt-Innendurchmesser (di)	2.336 mm
Gesamtgewicht (G)	1.495 kg
Befestigung
Lochkreis Außenring (La)	2.715 mm
Lochkreis Innenring (Li)	2.485 mm
Montagebohrungen am Außenring (na)	60
Verzahnung
Teilkreisdurchmesser der Verzahnung (d)	2.352 mm
Verzahnungsmodul (m)	16 mm
Zähnezahl (z)	147
Profilverschiebungsfaktor (x)	-0,5
Tragzahlen
Zulässige Umfangskraft, normal (fz_norm)	178 kN
Zulässige Umfangskraft, maximal (fz_max)	338 kN
Statische radiale Tragzahl (Co_rad)	2.477 kN
Statische axiale Tragzahl, Zug (Co_ax_T)	12.731 kN
Statische axiale Tragzahl, Druck (Co_ax_H)	10.171 kN
Dynamische radiale Tragzahl (C_rad)	568 kN
Dynamische axiale Tragzahl, Zug (C_ax_T)	1.345 kN
Dynamische axiale Tragzahl, Druck (C_ax_H)	1.068 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

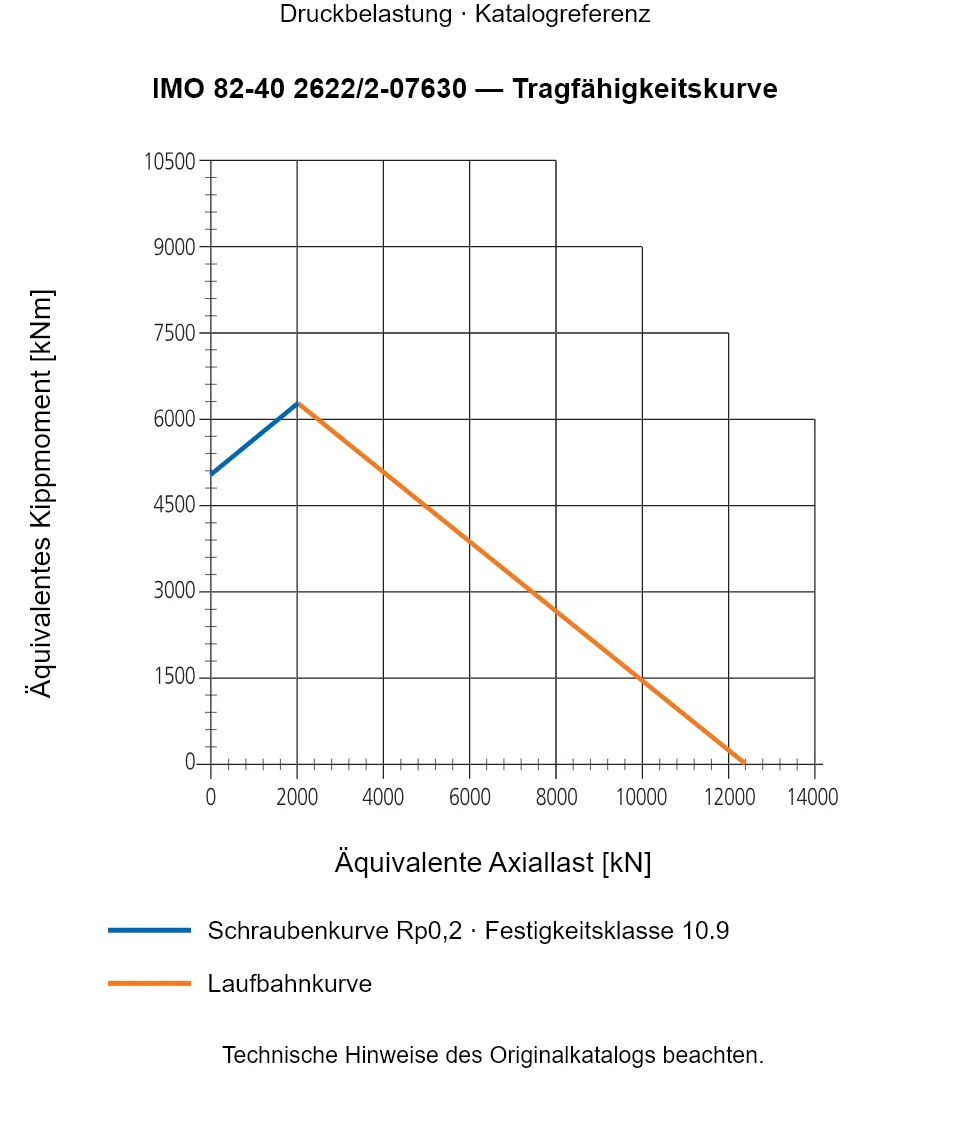

Traglastdiagramm der Serie 840
