Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

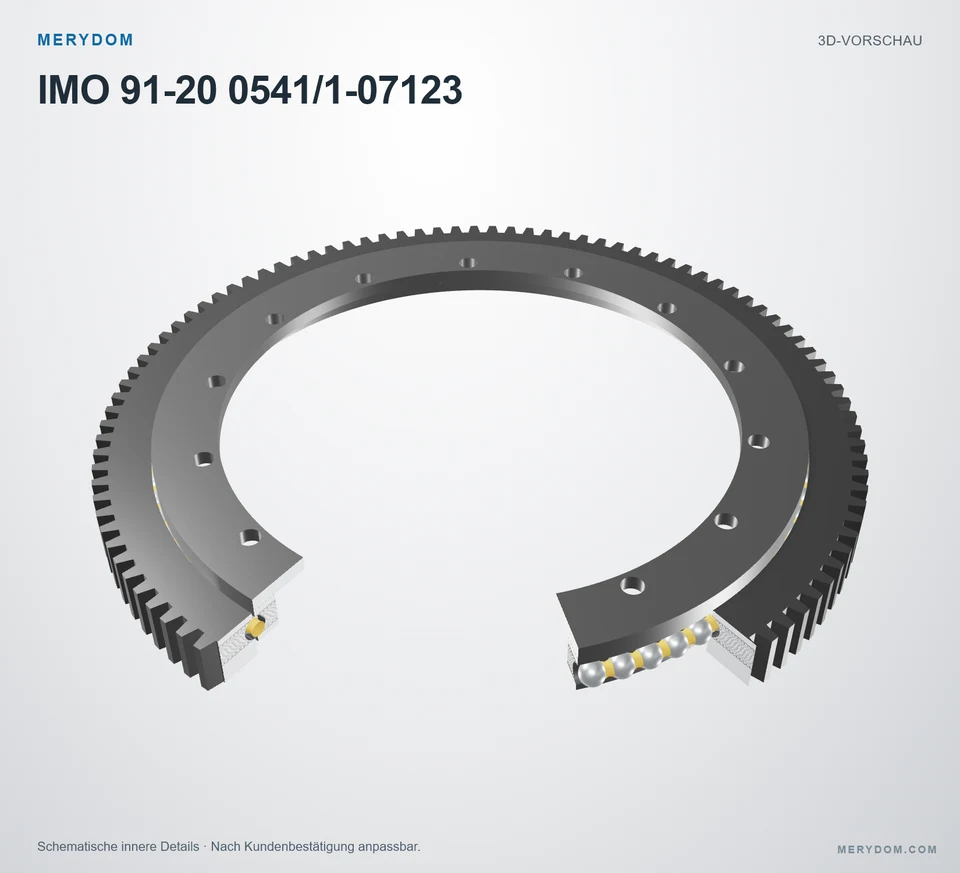

Drehverbindung als Ersatz für IMO 91-20 0541/1-07123
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 91-20 0541/1-07123. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 91-20 0541/1-07123. Serie: 920. Lagerkonstruktion: Kugellager mit Flanschringen. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
91-20 0541/1-07123
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 91-20 0541/1-07123.
- Overall OD (Do)
- 640.8 mm
- Overall ID (di)
- 435 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 14 / 14 außen / innen
- Lagerbauart
- Kugellager mit Flanschringen
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

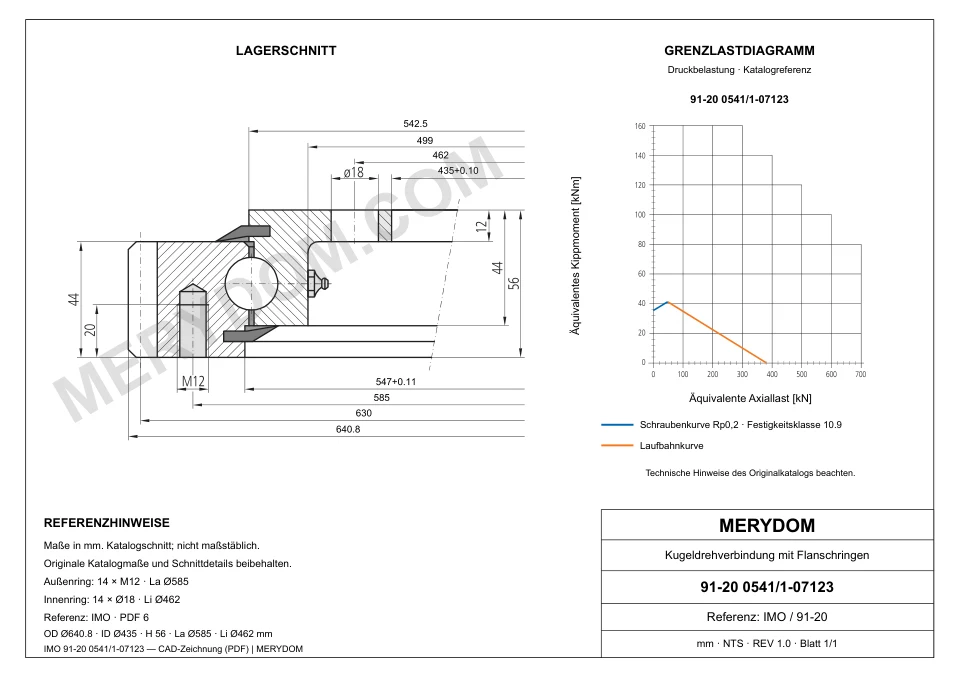

Abmessungen
- Gesamt-Außendurchmesser (Da)
- 640,8 mm
- Gesamt-Innendurchmesser (di)
- 435 mm
- Gesamtgewicht (G)
- 42 kg
Befestigung
- Lochkreis Außenring (La)
- 585 mm
- Montagebohrungen am Außenring (na)
- 14
- Lochkreis Innenring (Li)
- 462 mm
- Montagebohrungen am Innenring (ni)
- 14
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 630 mm
- Verzahnungsmodul (m)
- 6 mm
- Zähnezahl (z)
- 105
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 91-20 0541/1-07123
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 91-20 0541/1-07123 |
| Zertifiziert austauschbar mit | IMO 91-20 0541/1-07123 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 920 Serie |
| Referenzmodell | 91-20 0541/1-07123 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kugellager mit Flanschringen |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 640,8 mm |
| Gesamt-Innendurchmesser (di) | 435 mm |
| Gesamtgewicht (G) | 42 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 585 mm |
| Montagebohrungen am Außenring (na) | 14 |
| Lochkreis Innenring (Li) | 462 mm |
| Montagebohrungen am Innenring (ni) | 14 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 630 mm |
| Verzahnungsmodul (m) | 6 mm |
| Zähnezahl (z) | 105 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 17,5 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 32,7 kN |
| Statische radiale Tragzahl (Co_rad) | 155 kN |
| Statische axiale Tragzahl (Co_ax) | 362 kN |
| Dynamische radiale Tragzahl (C_rad) | 173 kN |
| Dynamische axiale Tragzahl (C_ax) | 174 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

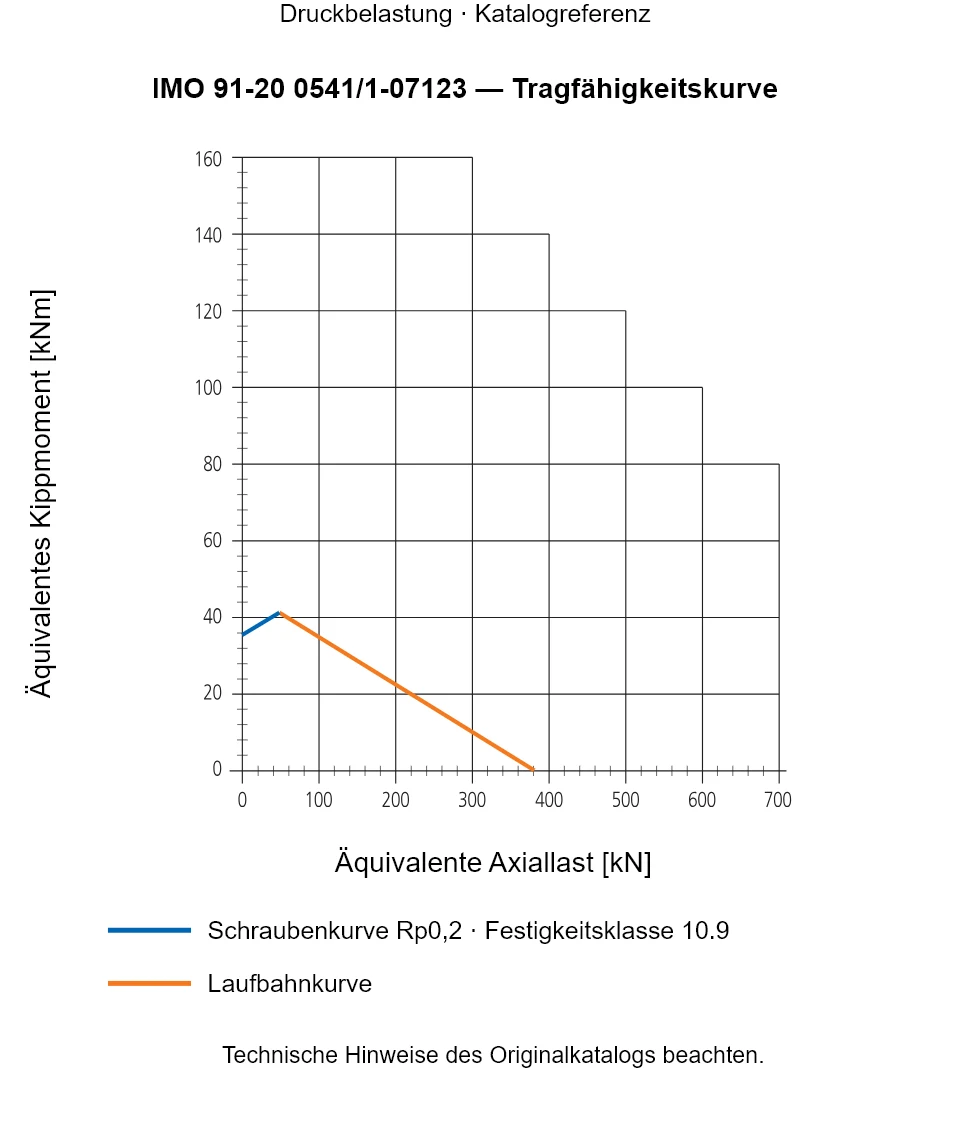

Traglastdiagramm der Serie 920
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 91-20 0541/1-07123
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 91-20 0541/1-07123.
