Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

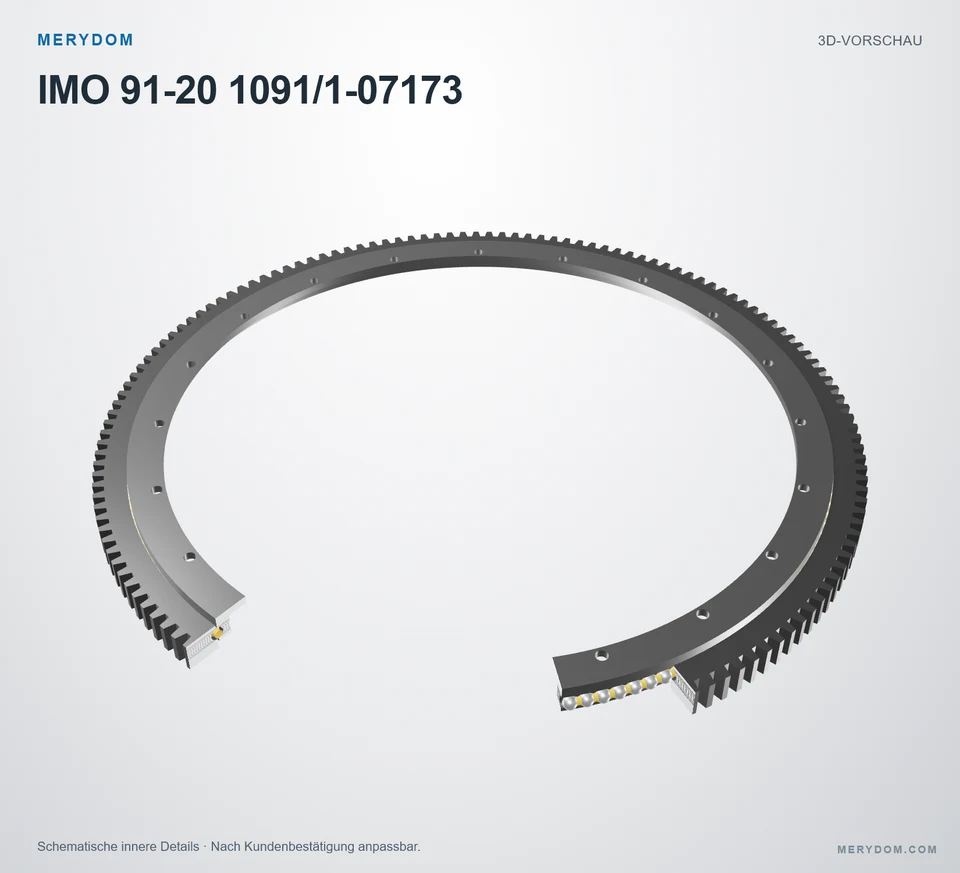

Drehverbindung als Ersatz für IMO 91-20 1091/1-07173
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 91-20 1091/1-07173. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 91-20 1091/1-07173. Serie: 920. Lagerkonstruktion: Kugellager mit Flanschringen. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
91-20 1091/1-07173
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 91-20 1091/1-07173.
- Overall OD (Do)
- 1198.4 mm
- Overall ID (di)
- 985+0.14 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 22 / 20 außen / innen
- Lagerbauart
- Kugellager mit Flanschringen
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Maßlich geprüfter Ersatz
- Kontrollierte Materialien
- Werksdokumentation

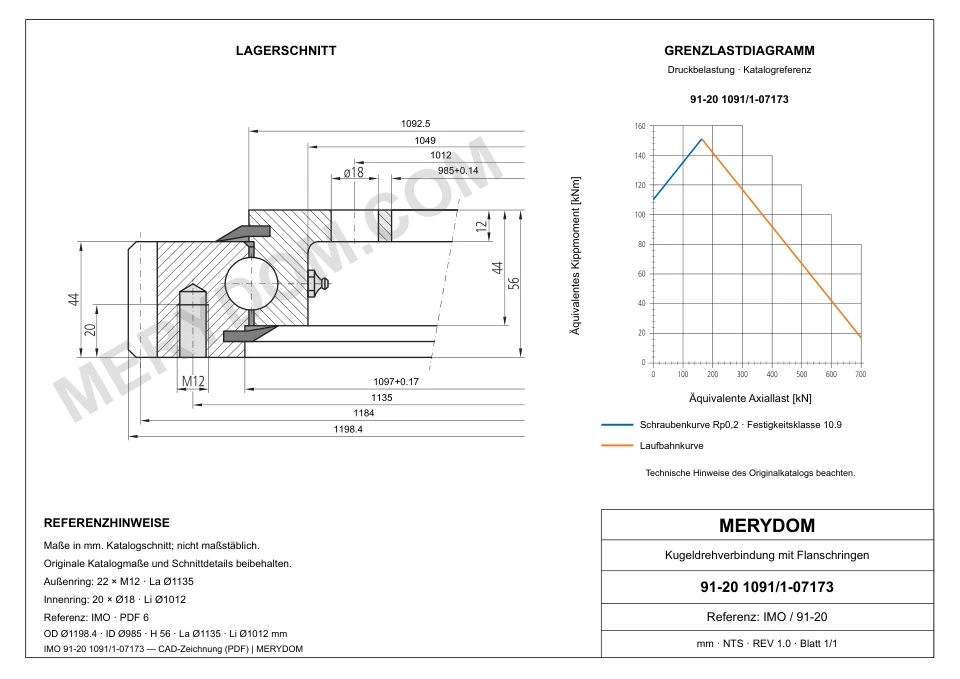

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 1.198,4 mm
- Gesamt-Innendurchmesser (diz)
- 985+0.14 mm
- Gesamtgewicht (G)
- 87 kg
- Gesamthöhe (H)
- 56 mm
- Innendurchmesser des Außenrings (Diz)
- 1097+0.17 mm
- Außendurchmesser des Innenrings (da)
- 1.092,5 mm
- Flanschdurchmesser b des Innenrings (b)
- 1.049 mm
Befestigung
- Lochkreis Außenring (La)
- 1.135 mm
- Montagebohrungen am Außenring (na)
- 22
- Lochkreis Innenring (Li)
- 1.012 mm
- Montagebohrungen am Innenring (ni)
- 20
- Spezifikation der Außenring-Montagebohrungen (Ma)
- M12
- Montagebohrungsdurchmesser am Innenring (Øi)
- 18 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 1.184 mm
- Verzahnungsmodul (m)
- 8 mm
- Zähnezahl (z)
- 148
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 91-20 1091/1-07173
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 91-20 1091/1-07173 |
| Zertifiziert austauschbar mit | IMO 91-20 1091/1-07173 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 920 Serie |
| Referenzmodell | 91-20 1091/1-07173 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kugellager mit Flanschringen |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 1.198,4 mm |
| Gesamt-Innendurchmesser (diz) | 985+0.14 mm |
| Gesamtgewicht (G) | 87 kg |
| Gesamthöhe (H) | 56 mm |
| Innendurchmesser des Außenrings (Diz) | 1097+0.17 mm |
| Außendurchmesser des Innenrings (da) | 1.092,5 mm |
| Flanschdurchmesser b des Innenrings (b) | 1.049 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 1.135 mm |
| Montagebohrungen am Außenring (na) | 22 |
| Lochkreis Innenring (Li) | 1.012 mm |
| Montagebohrungen am Innenring (ni) | 20 |
| Spezifikation der Außenring-Montagebohrungen (Ma) | M12 |
| Montagebohrungsdurchmesser am Innenring (Øi) | 18 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 1.184 mm |
| Verzahnungsmodul (m) | 8 mm |
| Zähnezahl (z) | 148 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 27,9 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 50,3 kN |
| Statische radiale Tragzahl (Co_rad) | 312 kN |
| Statische axiale Tragzahl (Co_ax) | 730 kN |
| Dynamische radiale Tragzahl (C_rad) | 224 kN |
| Dynamische axiale Tragzahl (C_ax) | 225 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

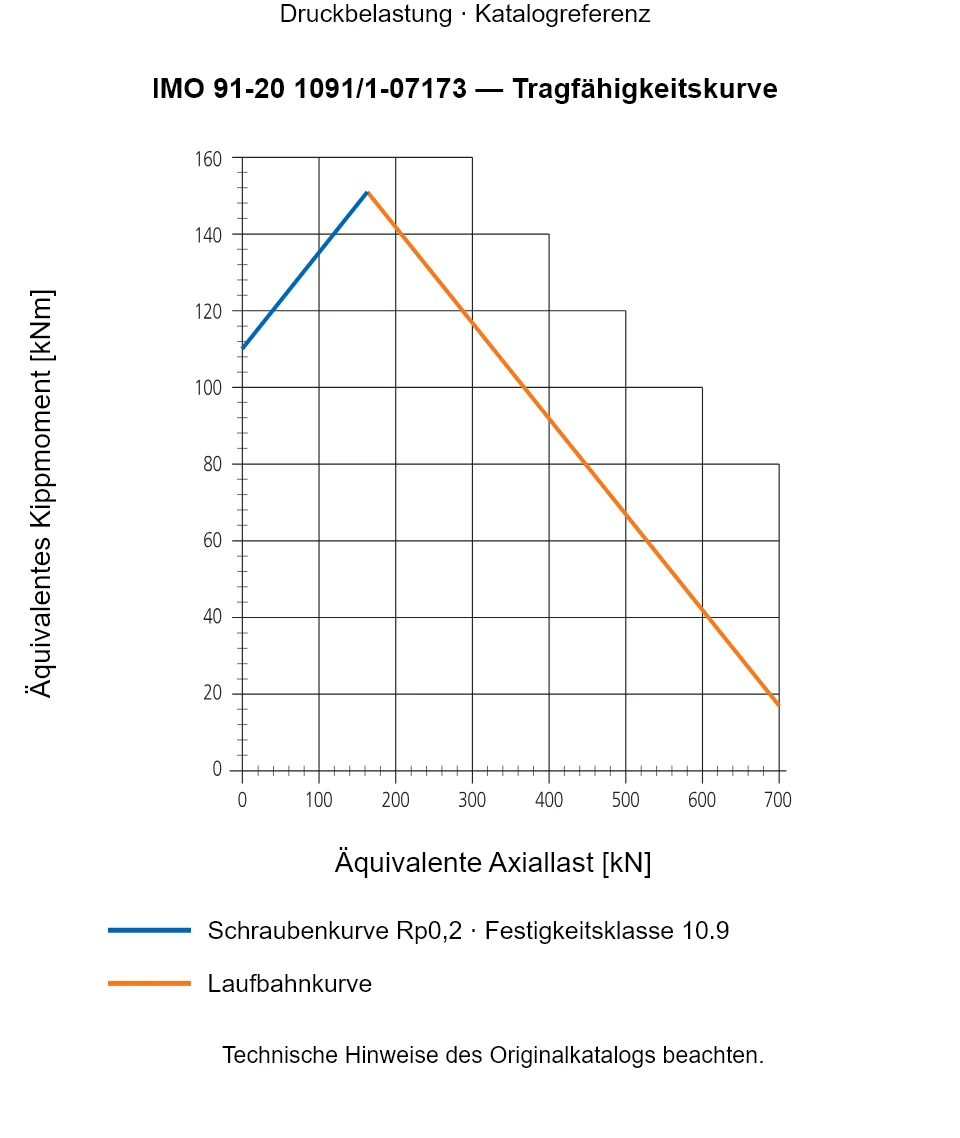

IMO 91-20 1091/1-07173 — Tragfähigkeitskurve
IMO 91-20 1091/1-07173 — Tragfähigkeitskurve
IMO 91-20 1091/1-07173 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 91-20 1091/1-07173
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 91-20 1091/1-07173.
