Drehverbindung als Ersatz für IMO 91-32 0955/1-06115
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 91-32 0955/1-06115. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 91-32 0955/1-06115. Serie: 932. Lagerkonstruktion: Kugellager mit Flanschringen. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

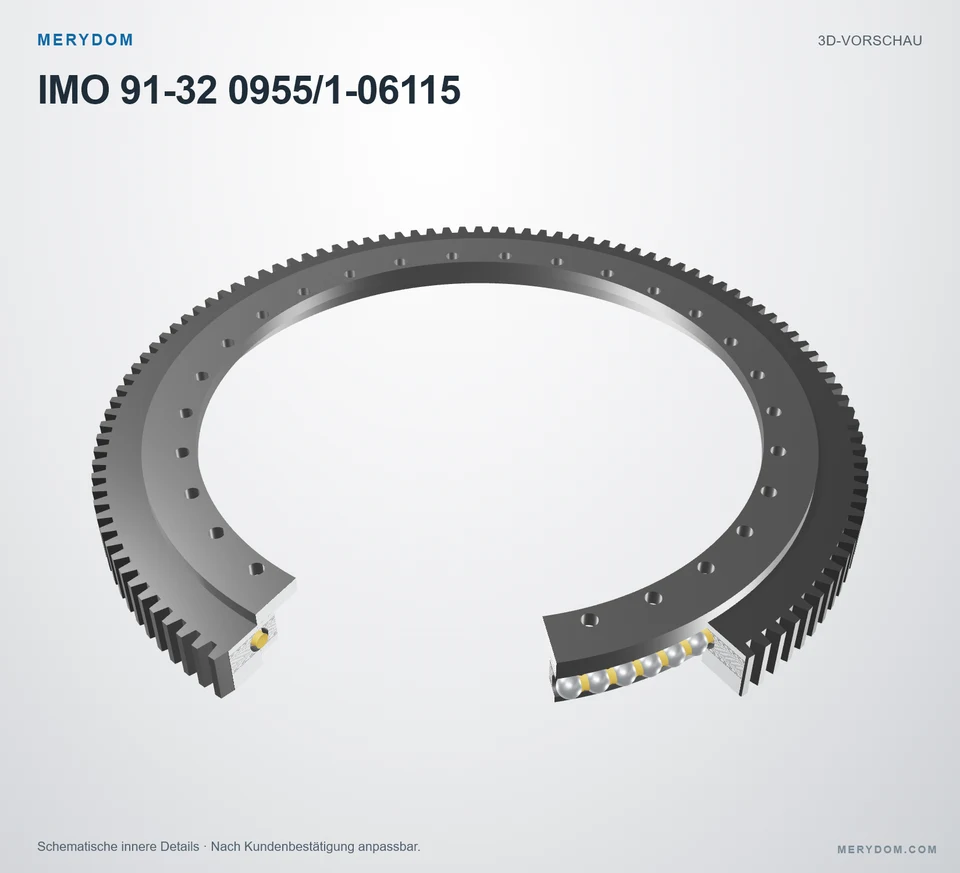

91-32 0955/1-06115
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 91-32 0955/1-06115.
- Overall OD (Do)
- 1096.2 mm
- Overall ID (di)
- 805 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 30 / 30 außen / innen
- Lagerbauart
- Kugellager mit Flanschringen
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

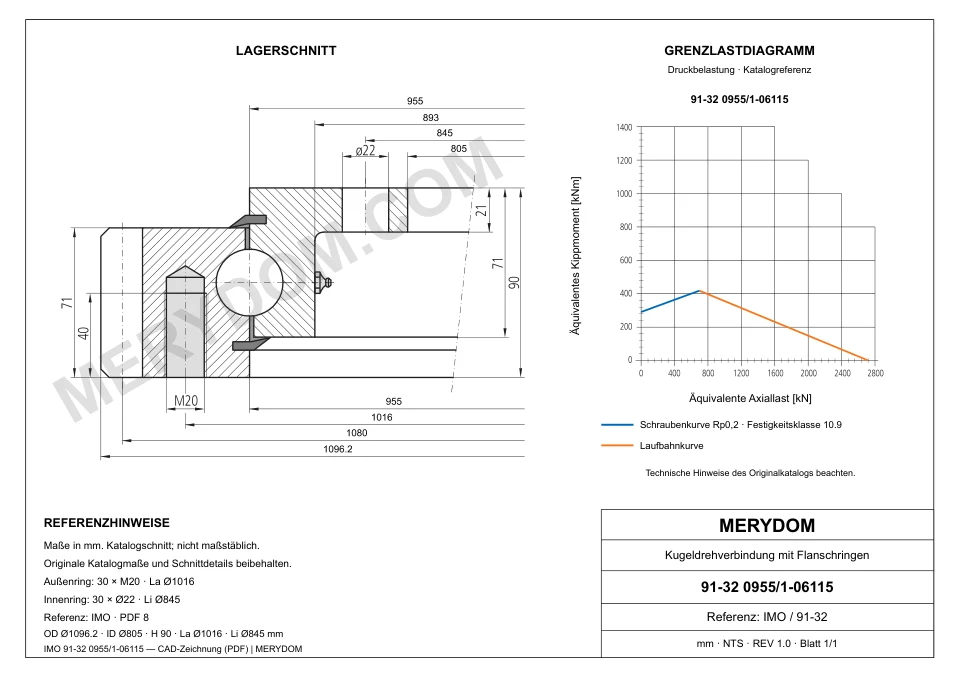

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 1.096,2 mm
- Gesamt-Innendurchmesser (di)
- 805 mm
- Gesamtgewicht (G)
- 165 kg
Befestigung
- Lochkreis Außenring (La)
- 1.016 mm
- Montagebohrungen am Außenring (na)
- 30
- Lochkreis Innenring (Li)
- 845 mm
- Montagebohrungen am Innenring (ni)
- 30
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 1.080 mm
- Verzahnungsmodul (m)
- 9 mm
- Zähnezahl (z)
- 120
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 91-32 0955/1-06115
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 91-32 0955/1-06115 |
| Zertifiziert austauschbar mit | IMO 91-32 0955/1-06115 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 932 Serie |
| Referenzmodell | 91-32 0955/1-06115 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kugellager mit Flanschringen |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 1.096,2 mm |
| Gesamt-Innendurchmesser (di) | 805 mm |
| Gesamtgewicht (G) | 165 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 1.016 mm |
| Montagebohrungen am Außenring (na) | 30 |
| Lochkreis Innenring (Li) | 845 mm |
| Montagebohrungen am Innenring (ni) | 30 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 1.080 mm |
| Verzahnungsmodul (m) | 9 mm |
| Zähnezahl (z) | 120 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 36 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 65 kN |
| Statische radiale Tragzahl (Co_rad) | 1.029 kN |
| Statische axiale Tragzahl (Co_ax) | 2.754 kN |
| Dynamische radiale Tragzahl (C_rad) | 411 kN |
| Dynamische axiale Tragzahl (C_ax) | 479 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

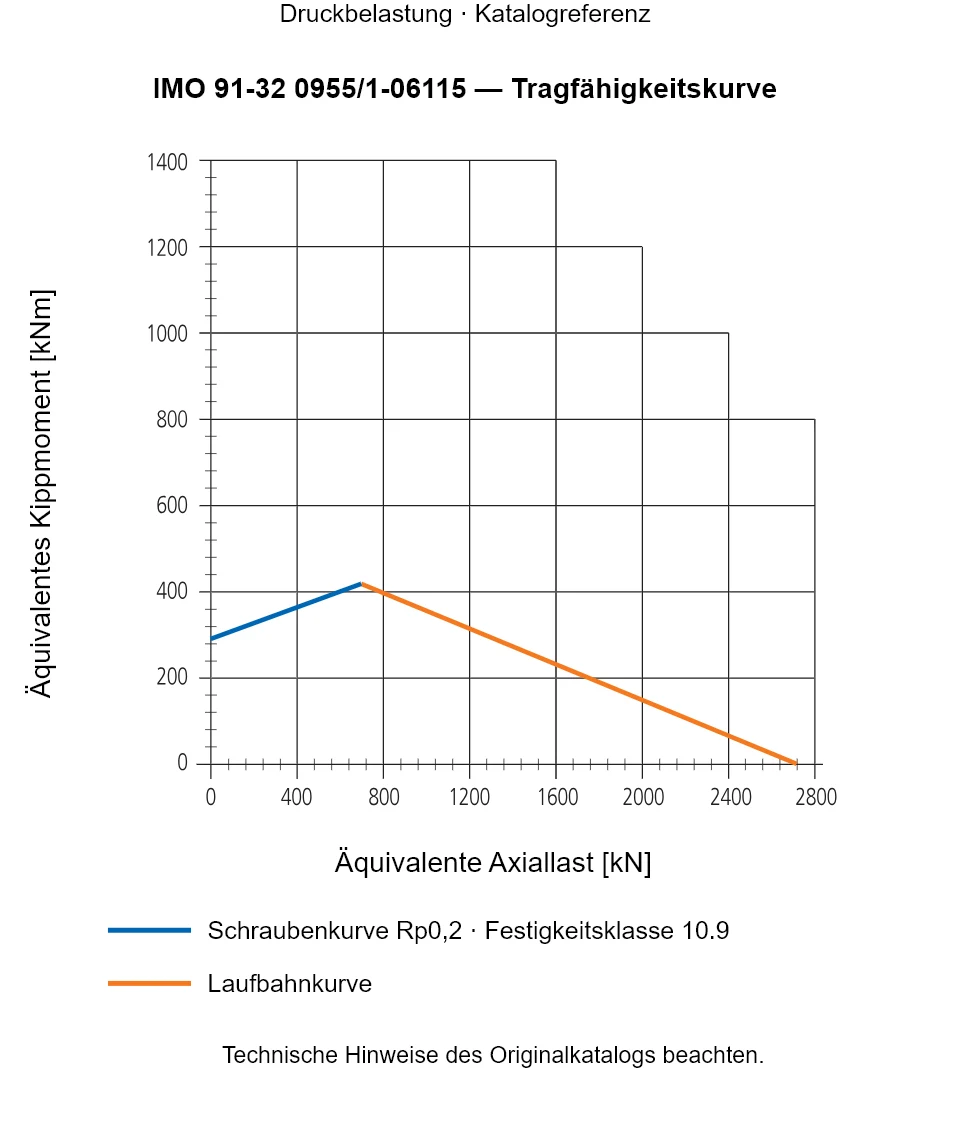

Traglastdiagramm der Serie 932
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
