Drehverbindung als Ersatz für INA VA 160302 N
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VA 160302 N. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VA 160302 N. Serie: Va. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VA 160302 N
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VA 160302 N.
- Overall OD (Do)
- 384 mm
- Overall ID (di)
- 238 mm
- Gesamthöhe
- 32 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 20 / 20 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 14 kg
- Gesamt-Außendurchmesser (Da)
- 384 mm
- Gesamt-Innendurchmesser (di)
- 238 mm
- Katalogdurchmesser da (da)
- 302,3 mm
- Gesamthöhe (H)
- 32 mm
- Innenhöhe (h)
- 30 mm
Befestigung
- Lochkreis Außenring (La)
- 343 mm
- Lochkreis Innenring (Li)
- 262 mm
- Montagebohrungen am Außenring (na)
- 20
- Montagebohrungen am Innenring (ni)
- 20
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d0)
- 376 mm
- Verzahnungsmodul (m)
- 4 mm
- Zähnezahl (z)
- 94
- Zahnbreite (b)
- 30 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VA 160302 N
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VA 160302 N |
| Zertifiziert austauschbar mit | INA VA 160302 N |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Va Serie |
| Referenzmodell | VA 160302 N |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Massee (Massee) | 14 kg |
| Gesamt-Außendurchmesser (Da) | 384 mm |
| Gesamt-Innendurchmesser (di) | 238 mm |
| Katalogdurchmesser da (da) | 302,3 mm |
| Gesamthöhe (H) | 32 mm |
| Innenhöhe (h) | 30 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 343 mm |
| Lochkreis Innenring (Li) | 262 mm |
| Montagebohrungen am Außenring (na) | 20 |
| Montagebohrungen am Innenring (ni) | 20 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d0) | 376 mm |
| Verzahnungsmodul (m) | 4 mm |
| Zähnezahl (z) | 94 |
| Zahnbreite (b) | 30 mm |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 82,6 kN |
| Dynamische axiale Grundtragzahl (Ca) | 168 kN |
| Statische axiale Grundtragzahl (C0a) | 445 kN |
| Dynamische radiale Grundtragzahl (Cr) | 110 kN |
| Statische radiale Grundtragzahl (C0r) | 200 kN |
| Normale Zahnkraft (Fznorm) | 11 kN |
| Maximale Zahnkraft (Fzmax) | 16,1 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

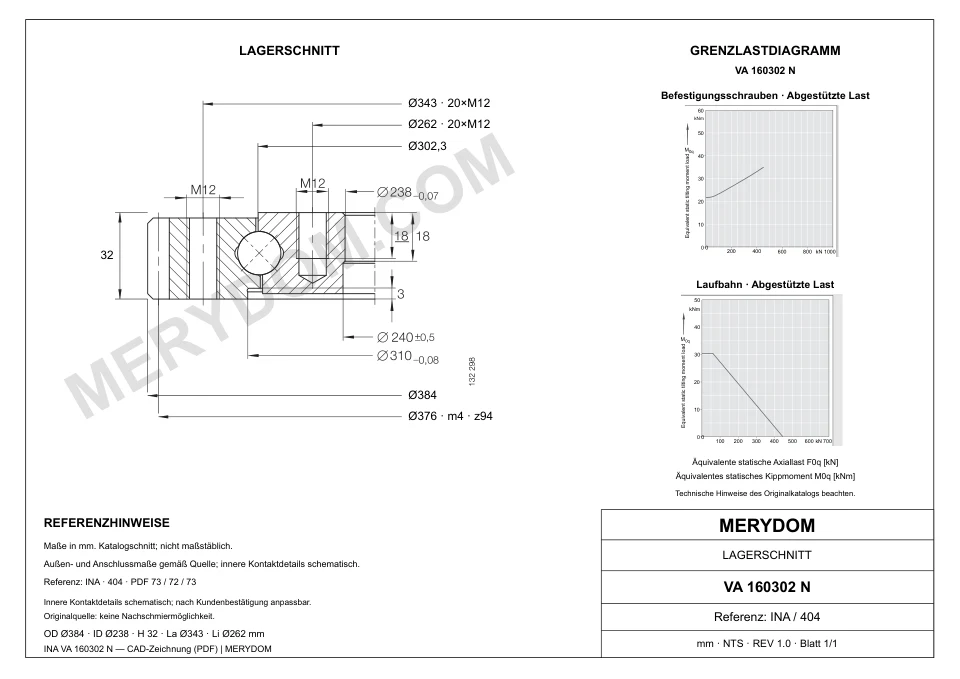

Traglastdiagramm der Serie Va
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VA 160302 N
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
