Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
Аналог ОПУ для INA VA 160302 N
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VA 160302 N. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA VA 160302 N. Серия: Va. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VA 160302 N
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VA 160302 N.
- Overall OD (Do)
- 384 mm
- Overall ID (di)
- 238 mm
- Общая высота
- 32 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 20 / 20 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

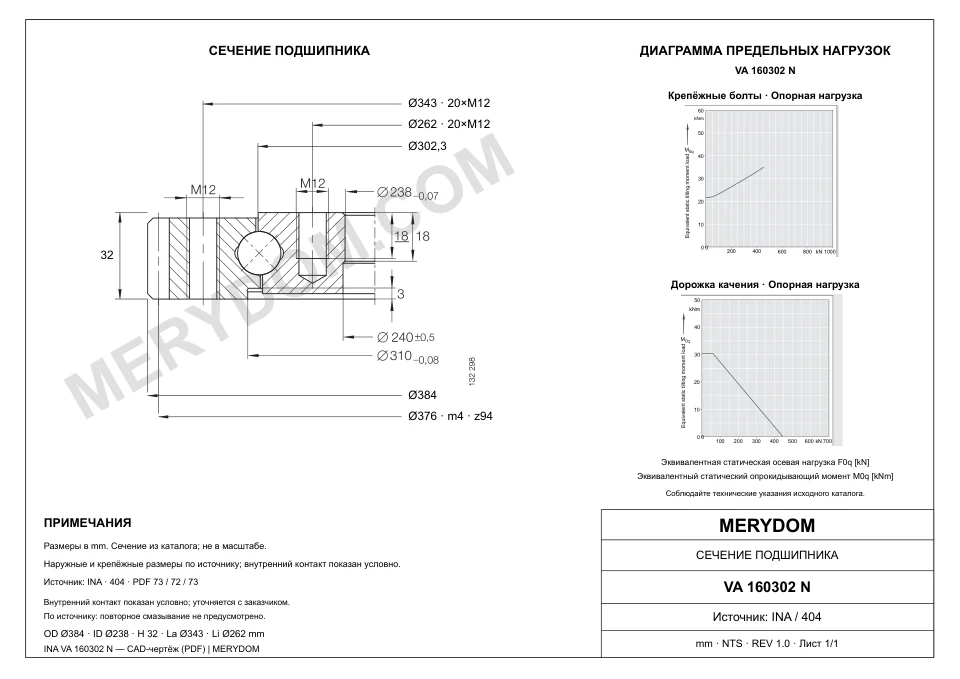

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 14 kg
- Общий наружный диаметр (Da)
- 384 mm
- Общий внутренний диаметр (di)
- 238 mm
- Каталожный диаметр da (da)
- 302,3 mm
- Общая высота (H)
- 32 mm
- Внутренняя высота (h)
- 30 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 343 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 262 mm
- Количество монтажных отверстий наружного кольца (na)
- 20
- Количество монтажных отверстий внутреннего кольца (ni)
- 20
Зубчатый венец
- Делительный диаметр зубчатого венца (d0)
- 376 mm
- Модуль зубчатого венца (m)
- 4 mm
- Количество зубьев (z)
- 94
- Ширина зубчатого венца (b)
- 30 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA VA 160302 N
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VA 160302 N |
| Сертифицировано для замены | INA VA 160302 N |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Va Серия |
| Исходная модель | VA 160302 N |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Масса (Масса) | 14 kg |
| Общий наружный диаметр (Da) | 384 mm |
| Общий внутренний диаметр (di) | 238 mm |
| Каталожный диаметр da (da) | 302,3 mm |
| Общая высота (H) | 32 mm |
| Внутренняя высота (h) | 30 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 343 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 262 mm |
| Количество монтажных отверстий наружного кольца (na) | 20 |
| Количество монтажных отверстий внутреннего кольца (ni) | 20 |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d0) | 376 mm |
| Модуль зубчатого венца (m) | 4 mm |
| Количество зубьев (z) | 94 |
| Ширина зубчатого венца (b) | 30 mm |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 82,6 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 168 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 445 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 110 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 200 kN |
| Нормальное усилие на зуб (Fznorm) | 11 kN |
| Максимальное усилие на зуб (Fzmax) | 16,1 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

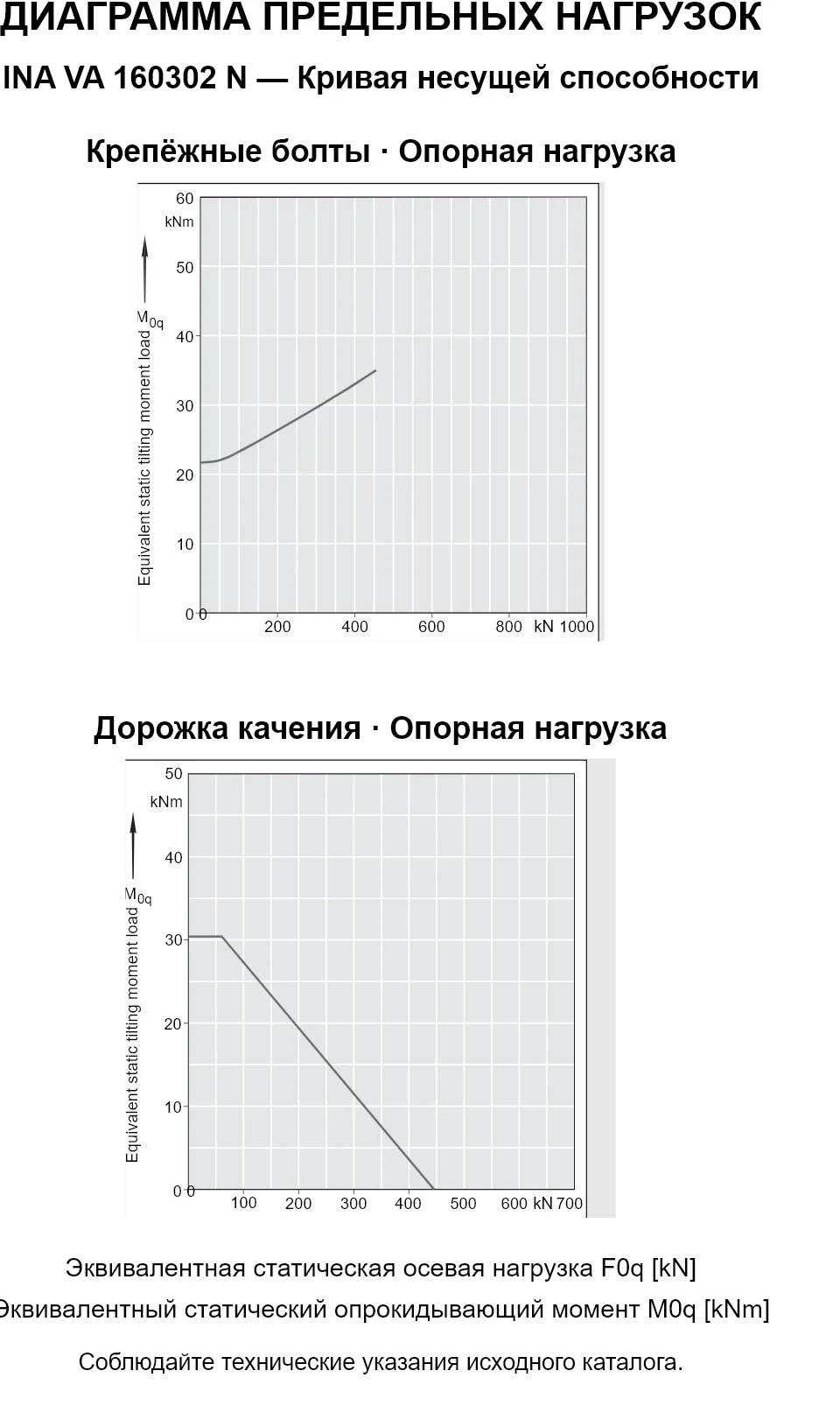

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии Va
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для INA VA 160302 N
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
