Аналог ОПУ для INA VA 160235 N
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VA 160235 N. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: INA VA 160235 N. Серия: Va. Конструкция подшипника: Шариковый четырехточечный контакт. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода

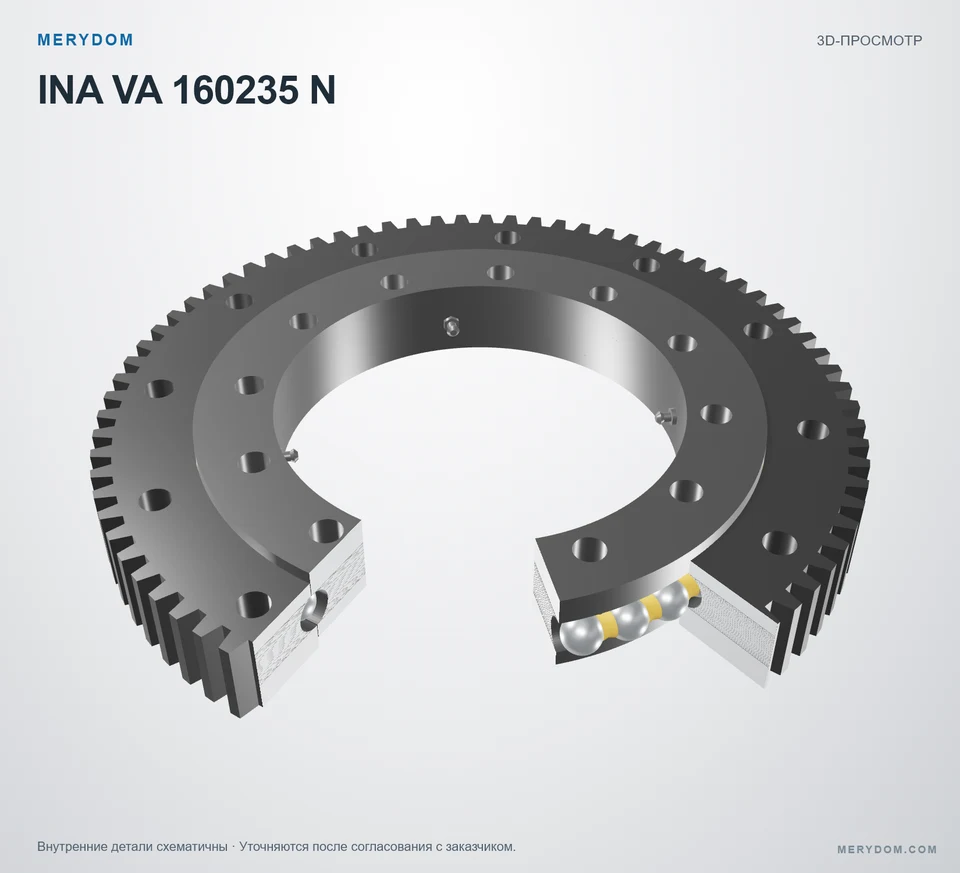

VA 160235 N
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с INA VA 160235 N.
- Overall OD (Do)
- 318,6 mm
- Overall ID (di)
- 171 mm
- Общая высота
- 40 mm
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 12 / 12 наружное / внутреннее
- Тип подшипника
- Шариковый четырехточечный контакт
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

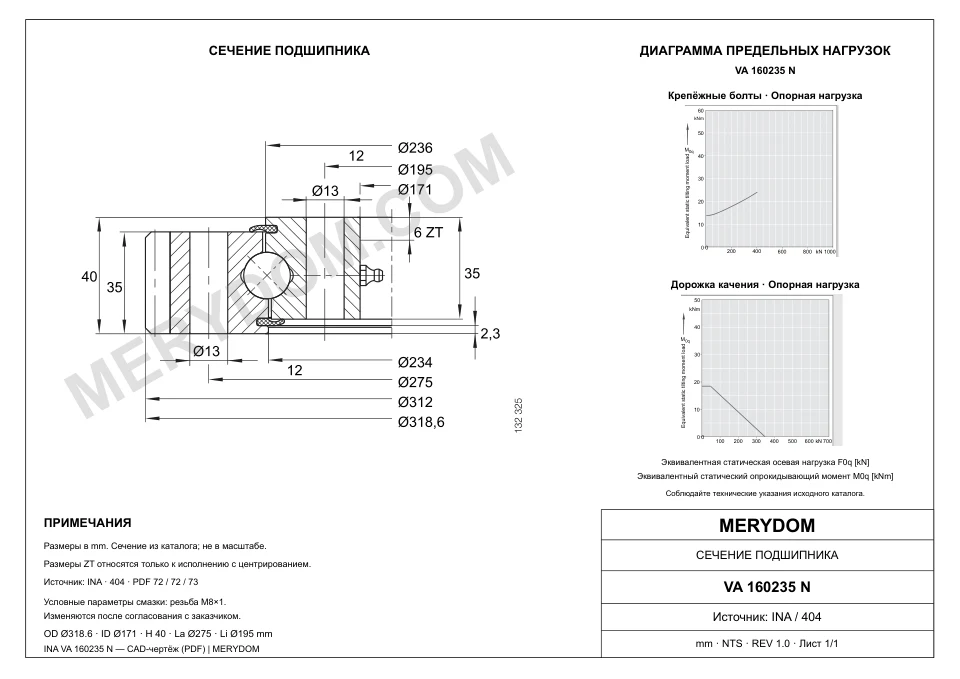

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (Масса)
- 13 kg
- Общий наружный диаметр (Da)
- 318,6 mm
- Общий внутренний диаметр (di)
- 171 mm
- Внутренний центрирующий диаметр (diZT)
- 173 mm
- Каталожный диаметр Di (Di)
- 234 mm
- Каталожный центрирующий диаметр DiZT (DiZT)
- 236 mm
- Каталожный диаметр da (da)
- 236 mm
- Общая высота (H)
- 40 mm
- Внутренняя высота (h)
- 35 mm
- Длина наружного центрирования (T)
- 2,3 mm
- Длина внутреннего центрирования (t)
- 6 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 275 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 195 mm
- Количество монтажных отверстий наружного кольца (na)
- 12
- Количество монтажных отверстий внутреннего кольца (ni)
- 12
- Общий диаметр монтажных отверстий (dB)
- 13 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (d0)
- 312 mm
- Модуль зубчатого венца (m)
- 4 mm
- Количество зубьев (z)
- 78
- Ширина зубчатого венца (b)
- 35 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ INA VA 160235 N
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VA 160235 N |
| Сертифицировано для замены | INA VA 160235 N |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | INA |
| Серия | Va Серия |
| Исходная модель | VA 160235 N |
| Система измерения | Метрическая |
| Конструкция подшипника | Шариковый четырехточечный контакт |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Масса (Масса) | 13 kg |
| Общий наружный диаметр (Da) | 318,6 mm |
| Общий внутренний диаметр (di) | 171 mm |
| Внутренний центрирующий диаметр (diZT) | 173 mm |
| Каталожный диаметр Di (Di) | 234 mm |
| Каталожный центрирующий диаметр DiZT (DiZT) | 236 mm |
| Каталожный диаметр da (da) | 236 mm |
| Общая высота (H) | 40 mm |
| Внутренняя высота (h) | 35 mm |
| Длина наружного центрирования (T) | 2,3 mm |
| Длина внутреннего центрирования (t) | 6 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 275 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 195 mm |
| Количество монтажных отверстий наружного кольца (na) | 12 |
| Количество монтажных отверстий внутреннего кольца (ni) | 12 |
| Общий диаметр монтажных отверстий (dB) | 13 mm |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d0) | 312 mm |
| Модуль зубчатого венца (m) | 4 mm |
| Количество зубьев (z) | 78 |
| Ширина зубчатого венца (b) | 35 mm |
| Допустимые нагрузки | |
| Максимально допустимая радиальная нагрузка (Fr perm) | 49,6 kN |
| Базовая динамическая осевая грузоподъемность (Ca) | 153 kN |
| Базовая статическая осевая грузоподъемность (C0a) | 345 kN |
| Базовая динамическая радиальная грузоподъемность (Cr) | 101 kN |
| Базовая статическая радиальная грузоподъемность (C0r) | 156 kN |
| Нормальное усилие на зуб (Fznorm) | 11 kN |
| Максимальное усилие на зуб (Fzmax) | 16,1 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ

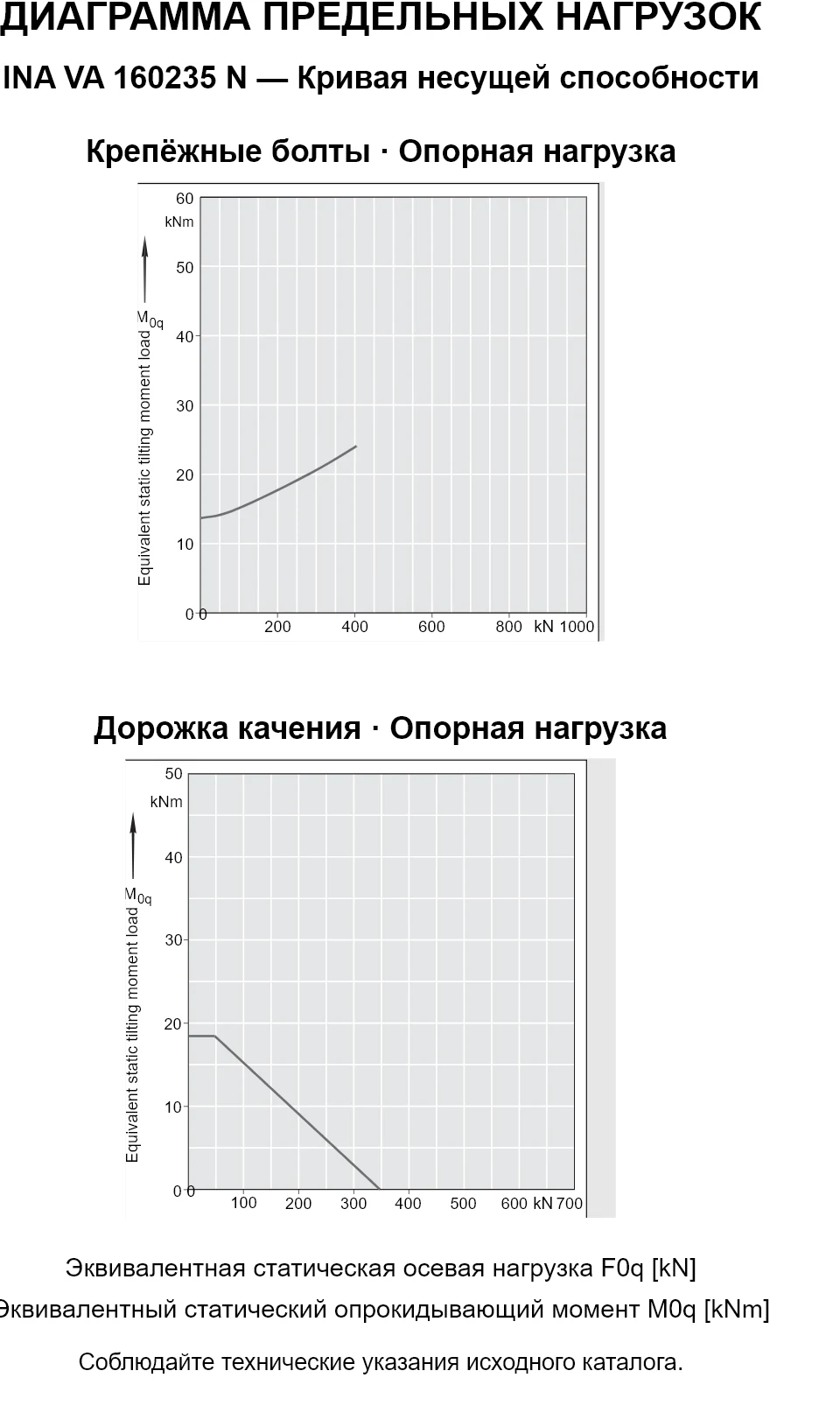

Диаграмма нагрузочной способности серии Va
