Drehverbindung als Ersatz für INA VLA 200944 N

Name: MERYDOM Replacement for INA VLA 200944 N Slewing Bearing
Brand: MERYDOM
SKU: VLA 200944 N

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

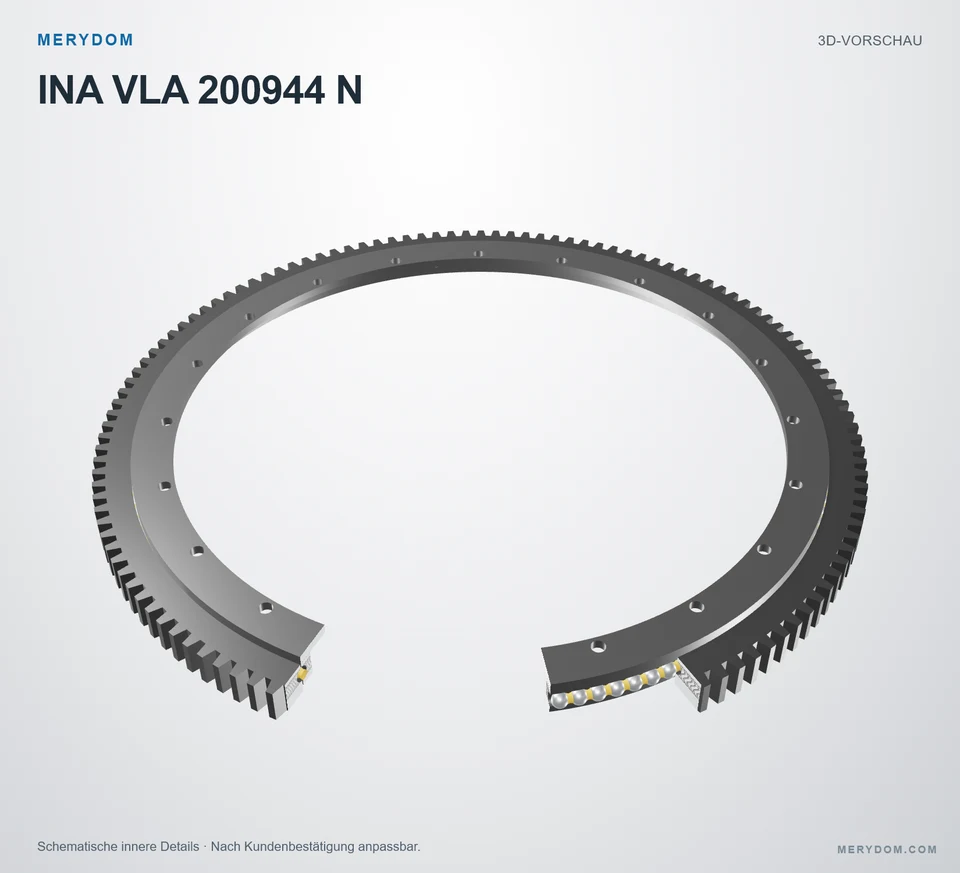

VLA 200944 N

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VLA 200944 N.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 1046,1 mm
Overall ID (di): 834+0,7 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 20 / 20 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

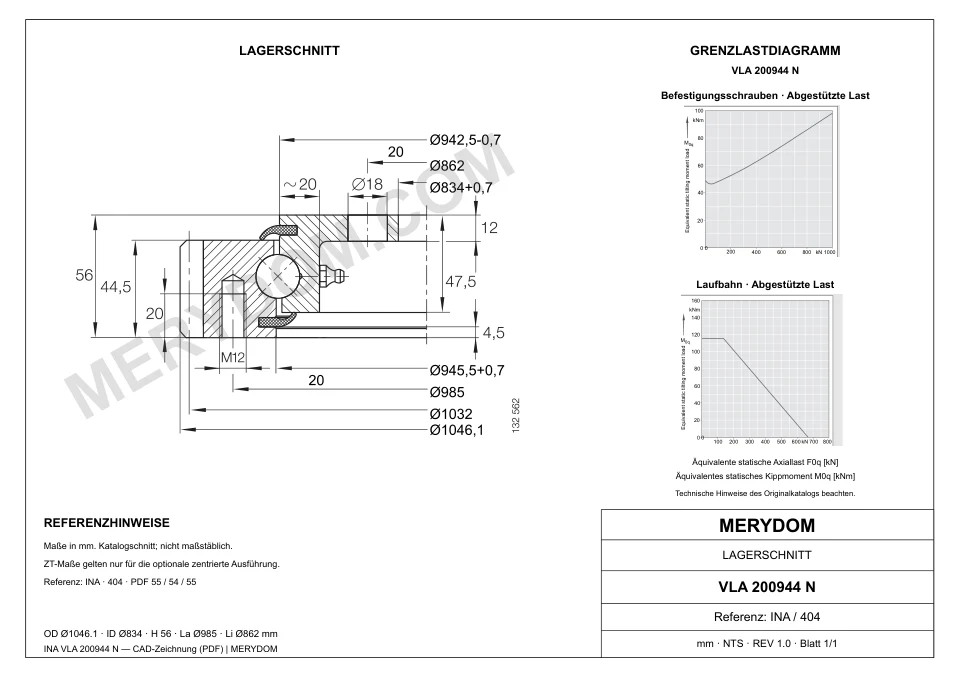

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (Massee): 71,5 kg
Gesamt-Außendurchmesser (Da): 1.046,1 mm
Gesamt-Innendurchmesser (di): 834+0,7 mm
Innerer Zentrierdurchmesser (diZT): 836 mm
Katalogdurchmesser Di (Di): 945,5+0,7 mm
Katalog-Zentrierdurchmesser DiZT (DiZT): 947 mm
Katalogdurchmesser da (da): 942,5–0,7 mm

Befestigung

Lochkreis Außenring (La): 985 mm
Montagebohrungen am Außenring (na): 20
Lochkreis Innenring (Li): 862 mm
Montagebohrungen am Innenring (ni): 20

Verzahnung

Teilkreisdurchmesser der Verzahnung (d0): 1.032 mm
Verzahnungsmodul (m): 8 mm
Zähnezahl (z): 129

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung INA VLA 200944 N

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	VLA 200944 N
Zertifiziert austauschbar mit	INA VLA 200944 N
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	INA
Serie	Vla 20 Serie
Referenzmodell	VLA 200944 N
Maßsystem	Metrisch
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Massee (Massee)	71,5 kg
Gesamt-Außendurchmesser (Da)	1.046,1 mm
Gesamt-Innendurchmesser (di)	834+0,7 mm
Innerer Zentrierdurchmesser (diZT)	836 mm
Katalogdurchmesser Di (Di)	945,5+0,7 mm
Katalog-Zentrierdurchmesser DiZT (DiZT)	947 mm
Katalogdurchmesser da (da)	942,5–0,7 mm
Befestigung
Lochkreis Außenring (La)	985 mm
Montagebohrungen am Außenring (na)	20
Lochkreis Innenring (Li)	862 mm
Montagebohrungen am Innenring (ni)	20
Verzahnung
Teilkreisdurchmesser der Verzahnung (d0)	1.032 mm
Verzahnungsmodul (m)	8 mm
Zähnezahl (z)	129
Tragzahlen
Maximal zulässige Radiallast (Fr perm)	82,6 kN
Normale Zahnkraft (Fznorm)	28,3 kN
Maximale Zahnkraft (Fzmax)	42 kN
Dynamische axiale Grundtragzahl (Ca)	231 kN
Statische axiale Grundtragzahl (C0a)	670 kN
Dynamische radiale Grundtragzahl (Cr)	151 kN
Statische radiale Grundtragzahl (C0r)	250 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

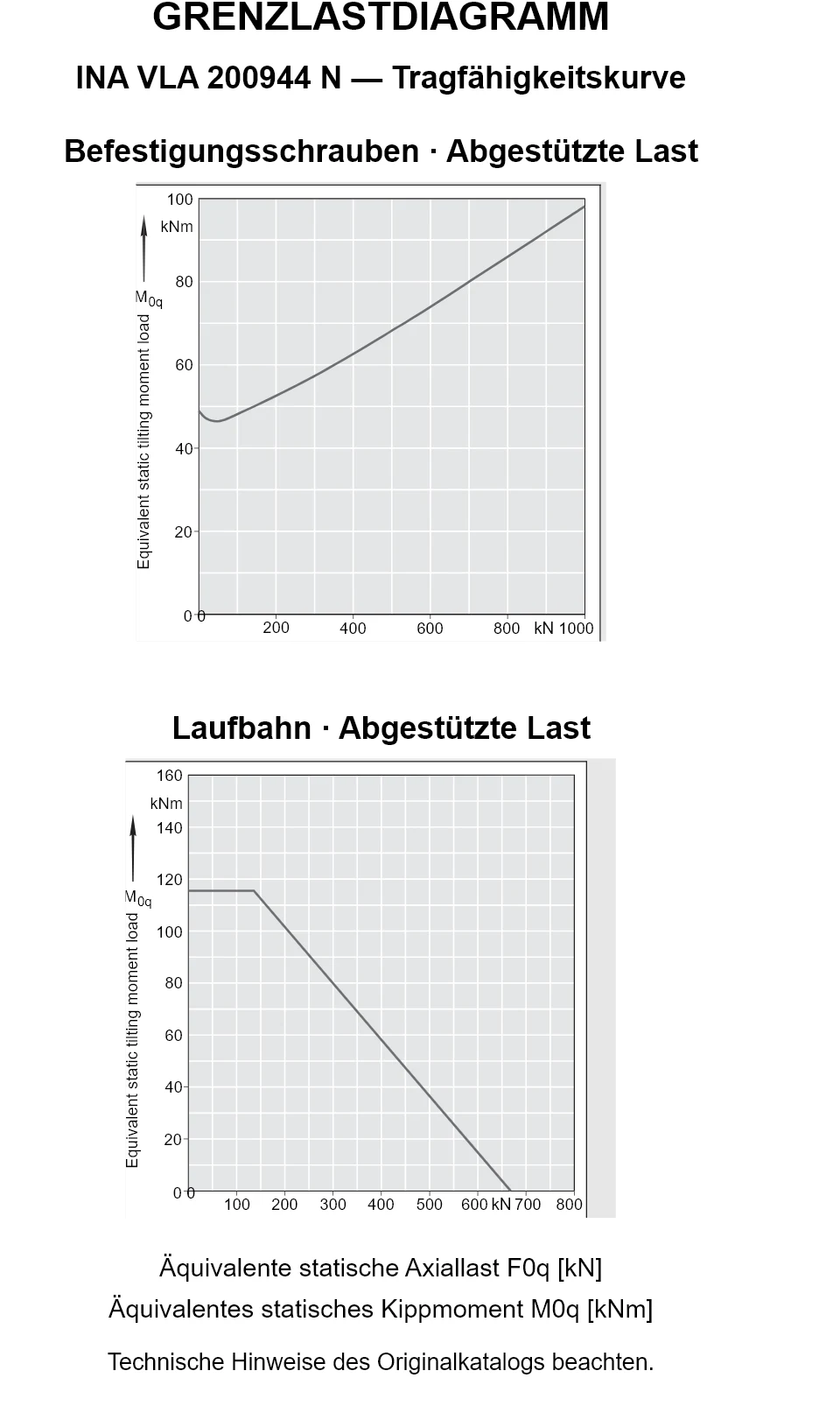

Traglastdiagramm der Serie Vla 20

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für INA VLA 200944 N

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
VLA 200844 N	Außenverzahnt	950.1 × 734 × — mm	Details ansehen →
VLA 201094 N	Außenverzahnt	1,198.1 × 984 × — mm	Details ansehen →
VLA 200744 N	Außenverzahnt	838.1 × 634 × — mm	Details ansehen →
VLA 200644 N	Außenverzahnt	742.3 × 534 × — mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
