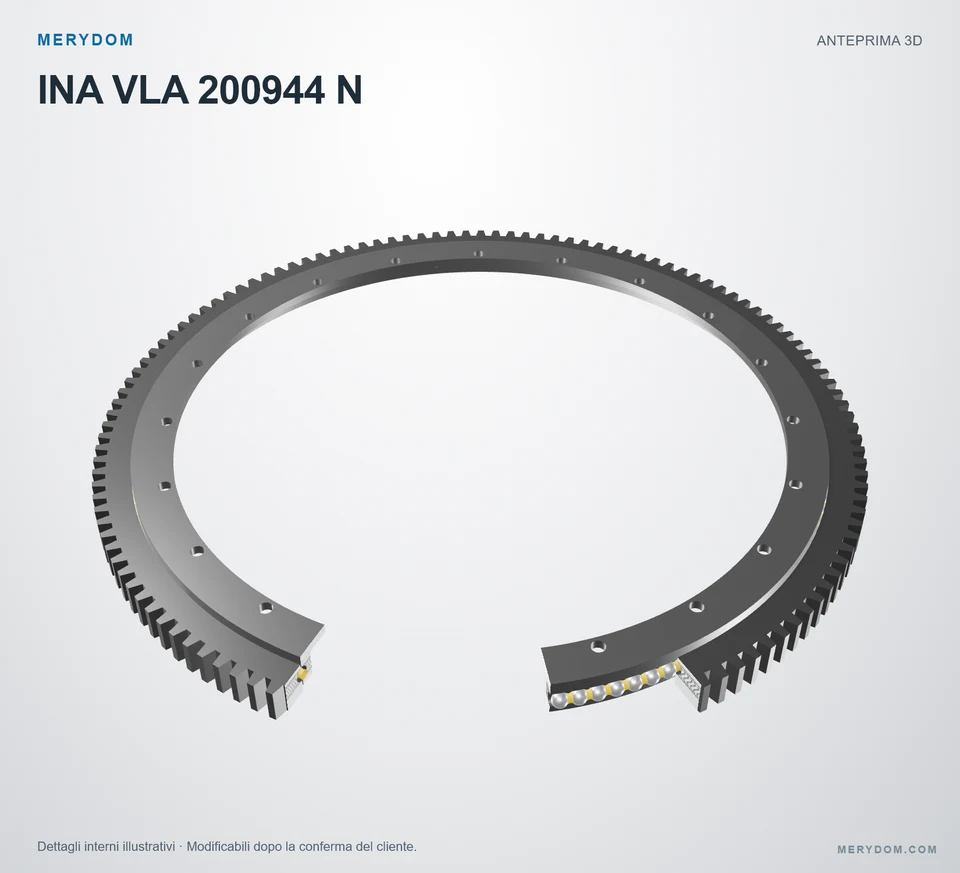

Cuscinetto di rotazione sostitutivo per INA VLA 200944 N
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VLA 200944 N. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA VLA 200944 N. Serie: Vla 20. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Dentatura esterna.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VLA 200944 N
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VLA 200944 N.
- Overall OD (Do)
- 1046,1 mm
- Overall ID (di)
- 834+0,7 mm
- Altezza totale
- Non pubblicato
- Configurazione dentatura
- Dentatura esterna
- Fori di fissaggio
- 20 / 20 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

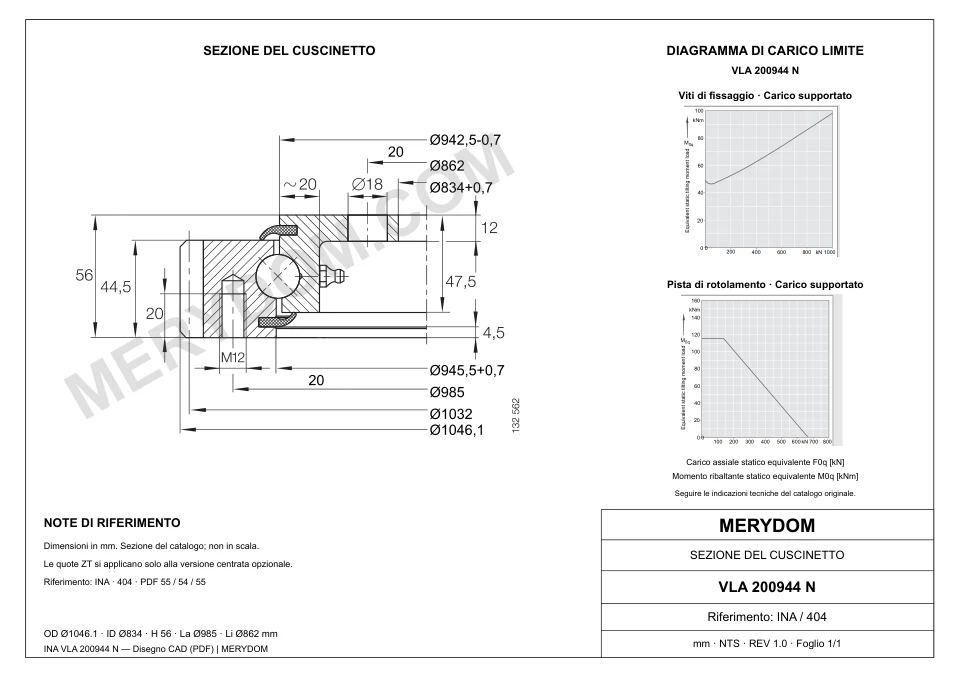

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 71,5 kg
- Diametro esterno totale (Da)
- 1.046,1 mm
- Diametro interno totale (di)
- 834+0,7 mm
- Diametro di centraggio interno (diZT)
- 836 mm
- Diametro di catalogo Di (Di)
- 945,5+0,7 mm
- Diametro di centraggio da catalogo DiZT (DiZT)
- 947 mm
- Diametro di catalogo da (da)
- 942,5–0,7 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 985 mm
- Fori di montaggio anello esterno (na)
- 20
- Circonferenza bulloni anello interno (Li)
- 862 mm
- Fori di montaggio anello interno (ni)
- 20
Dentatura
- Diametro primitivo dentatura (d0)
- 1.032 mm
- Modulo della dentatura (m)
- 8 mm
- Numero di denti (z)
- 129
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA VLA 200944 N
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VLA 200944 N |
| Certificato intercambiabile con | INA VLA 200944 N |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | Vla 20 Serie |
| Modello di riferimento | VLA 200944 N |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Dentatura esterna |
| Dimensioni | |
| Massaa (Massaa) | 71,5 kg |
| Diametro esterno totale (Da) | 1.046,1 mm |
| Diametro interno totale (di) | 834+0,7 mm |
| Diametro di centraggio interno (diZT) | 836 mm |
| Diametro di catalogo Di (Di) | 945,5+0,7 mm |
| Diametro di centraggio da catalogo DiZT (DiZT) | 947 mm |
| Diametro di catalogo da (da) | 942,5–0,7 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 985 mm |
| Fori di montaggio anello esterno (na) | 20 |
| Circonferenza bulloni anello interno (Li) | 862 mm |
| Fori di montaggio anello interno (ni) | 20 |
| Dentatura | |
| Diametro primitivo dentatura (d0) | 1.032 mm |
| Modulo della dentatura (m) | 8 mm |
| Numero di denti (z) | 129 |
| Capacità di carico | |
| Carico radiale massimo ammissibile (Fr perm) | 82,6 kN |
| Forza normale sul dente (Fznorm) | 28,3 kN |
| Forza massima sul dente (Fzmax) | 42 kN |
| Capacità di carico assiale dinamica di base (Ca) | 231 kN |
| Capacità di carico assiale statica di base (C0a) | 670 kN |
| Capacità di carico radiale dinamica di base (Cr) | 151 kN |
| Capacità di carico radiale statica di base (C0r) | 250 kN |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.
CAPACITÀ DI CARICO DELLA SERIE

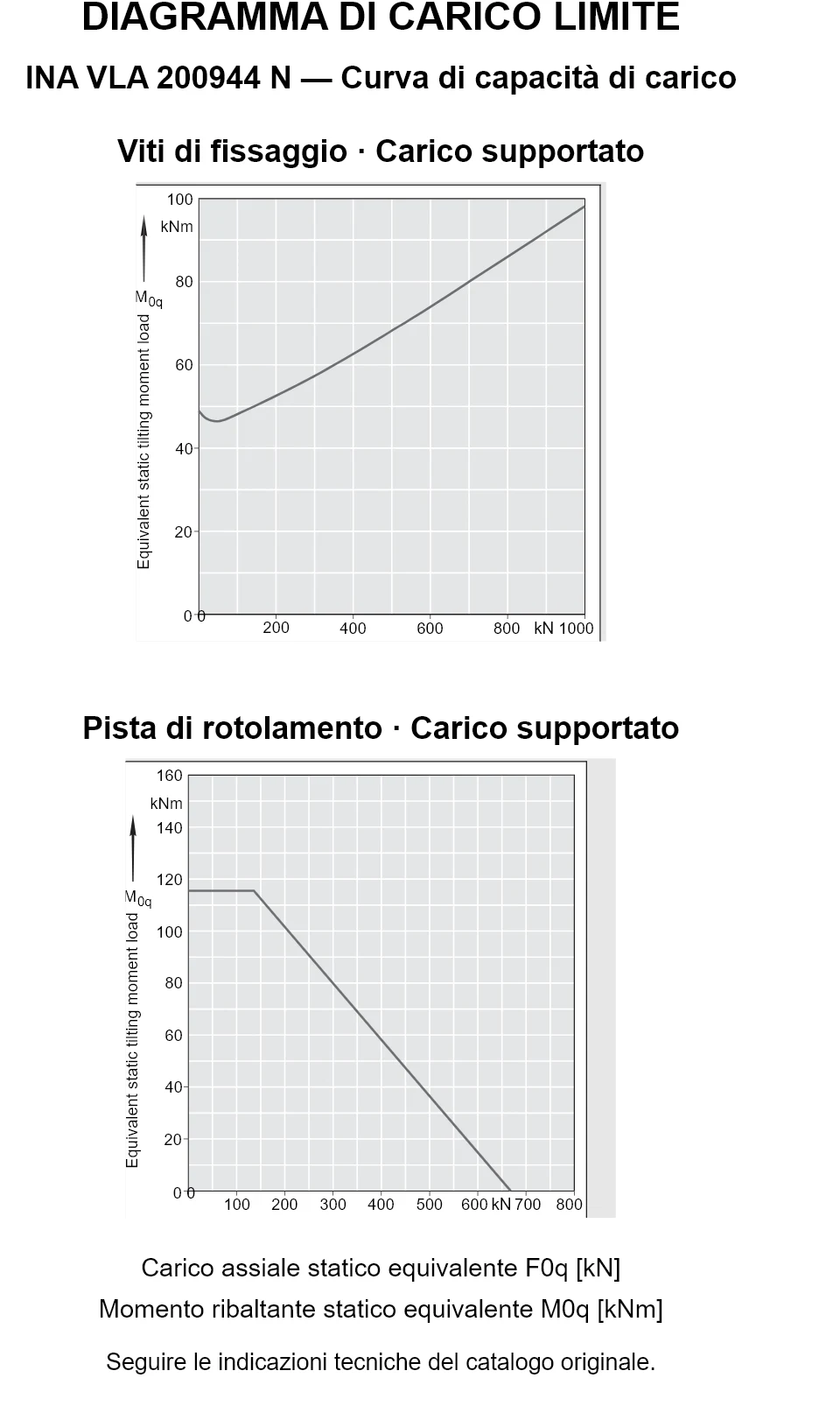

Grafico di carico della serie Vla 20
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per INA VLA 200944 N
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
