Drehverbindung als Ersatz für INA VSA 251055 N

Name: MERYDOM Replacement for INA VSA 251055 N Slewing Bearing
Brand: MERYDOM
SKU: VSA 251055 N

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

VSA 251055 N

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

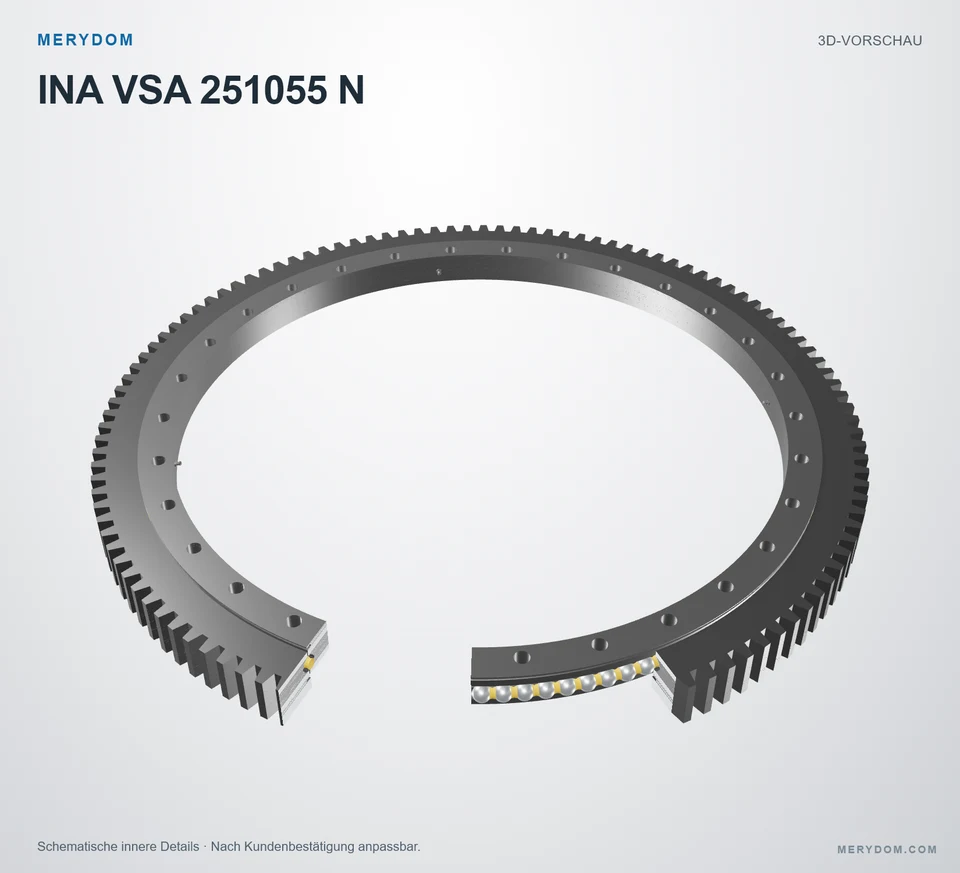

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSA 251055 N.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 1198 mm
Overall ID (di): 955 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Außenverzahnt
Befestigungsbohrungen: 30 / 30 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (Massee): 171 kg
Gesamt-Außendurchmesser (Da): 1.198 mm
Gesamt-Innendurchmesser (di): 955 mm
Innerer Zentrierdurchmesser (diZT): 957 mm
Katalogdurchmesser Di (Di): 1.053 mm
Katalog-Zentrierdurchmesser DiZT (DiZT): 1.055 mm
Katalogdurchmesser da (da): 1.057 mm

Befestigung

Lochkreis Außenring (La): 1.116 mm
Lochkreis Innenring (Li): 995 mm
Gemeinsame Anzahl Montagebohrungen (nB): 30

Verzahnung

Teilkreisdurchmesser der Verzahnung (d0): 1.180 mm
Verzahnungsmodul (m): 10 mm
Zähnezahl (z): 118

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung INA VSA 251055 N

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	VSA 251055 N
Zertifiziert austauschbar mit	INA VSA 251055 N
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	INA
Serie	VSA 25 Serie
Referenzmodell	VSA 251055 N
Maßsystem	Metrisch
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Außenverzahnt
Abmessungen
Massee (Massee)	171 kg
Gesamt-Außendurchmesser (Da)	1.198 mm
Gesamt-Innendurchmesser (di)	955 mm
Innerer Zentrierdurchmesser (diZT)	957 mm
Katalogdurchmesser Di (Di)	1.053 mm
Katalog-Zentrierdurchmesser DiZT (DiZT)	1.055 mm
Katalogdurchmesser da (da)	1.057 mm
Befestigung
Lochkreis Außenring (La)	1.116 mm
Lochkreis Innenring (Li)	995 mm
Gemeinsame Anzahl Montagebohrungen (nB)	30
Verzahnung
Teilkreisdurchmesser der Verzahnung (d0)	1.180 mm
Verzahnungsmodul (m)	10 mm
Zähnezahl (z)	118
Tragzahlen
Maximal zulässige Radiallast (Fr perm)	363 kN
Normale Zahnkraft (Fznorm)	61,2 kN
Maximale Zahnkraft (Fzmax)	89 kN
Dynamische axiale Grundtragzahl (Ca)	520 kN
Statische axiale Grundtragzahl (C0a)	3.150 kN
Dynamische radiale Grundtragzahl (Cr)	340 kN
Statische radiale Grundtragzahl (C0r)	1.410 kN
Radialspiel (Radialspiel)	0,03 incl. 0,13 mm
Axiales Kippspiel (Axiales Kippspiel)	0,05 incl. 0,24 mm

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

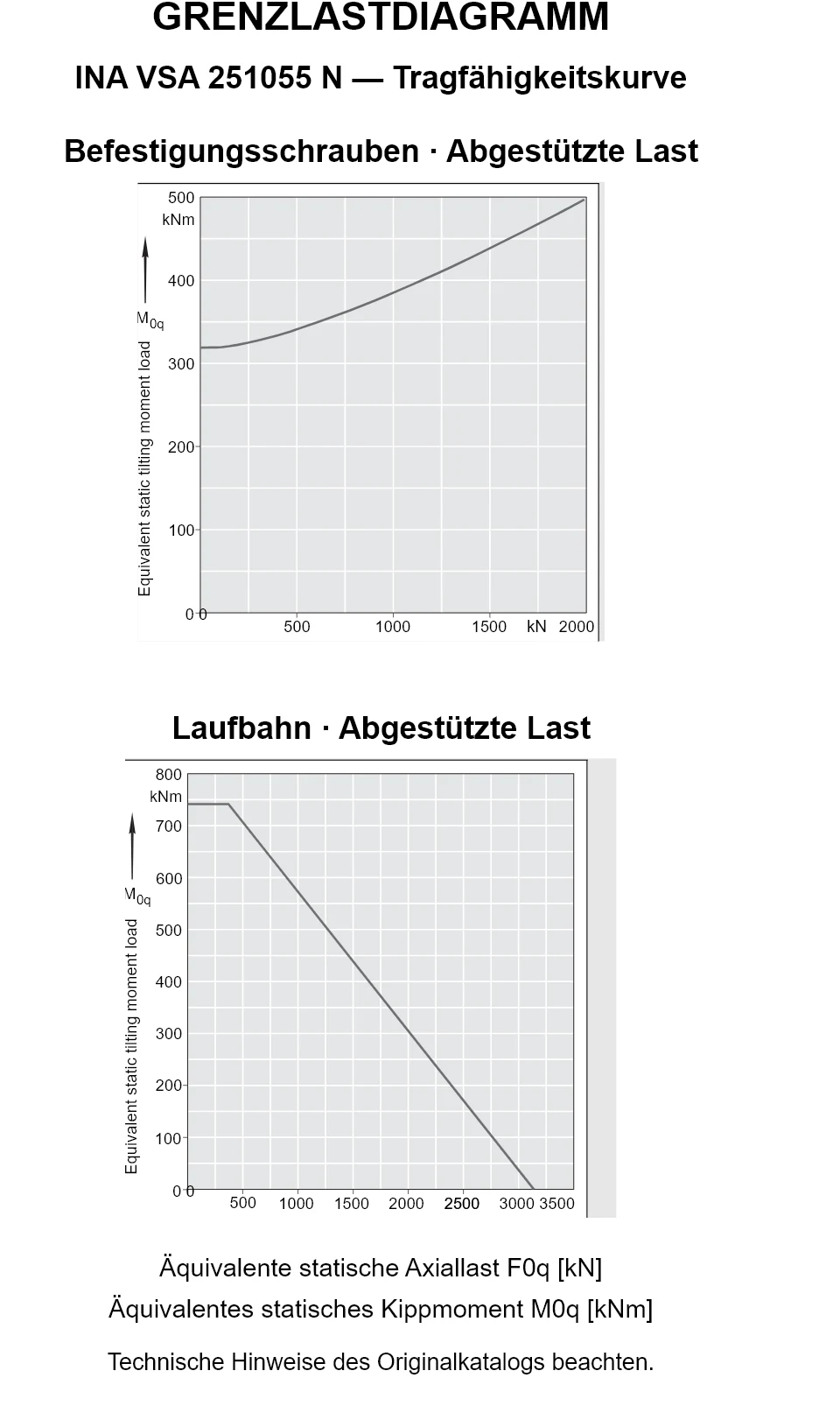

Traglastdiagramm der Serie VSA 25

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für INA VSA 251055 N

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
VSA 250955 N	Außenverzahnt	1,096 × 855 × — mm	Details ansehen →
VSA 250855 N	Außenverzahnt	997 × 755 × — mm	Details ansehen →
VSA 250755 N	Außenverzahnt	898 × 655 × — mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
