Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für INA VSI 250855 N
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSI 250855 N. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VSI 250855 N. Serie: Vsi 25. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VSI 250855 N
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSI 250855 N.
- Overall OD (Do)
- 955 mm
- Overall ID (di)
- 710 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 28 / 28 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

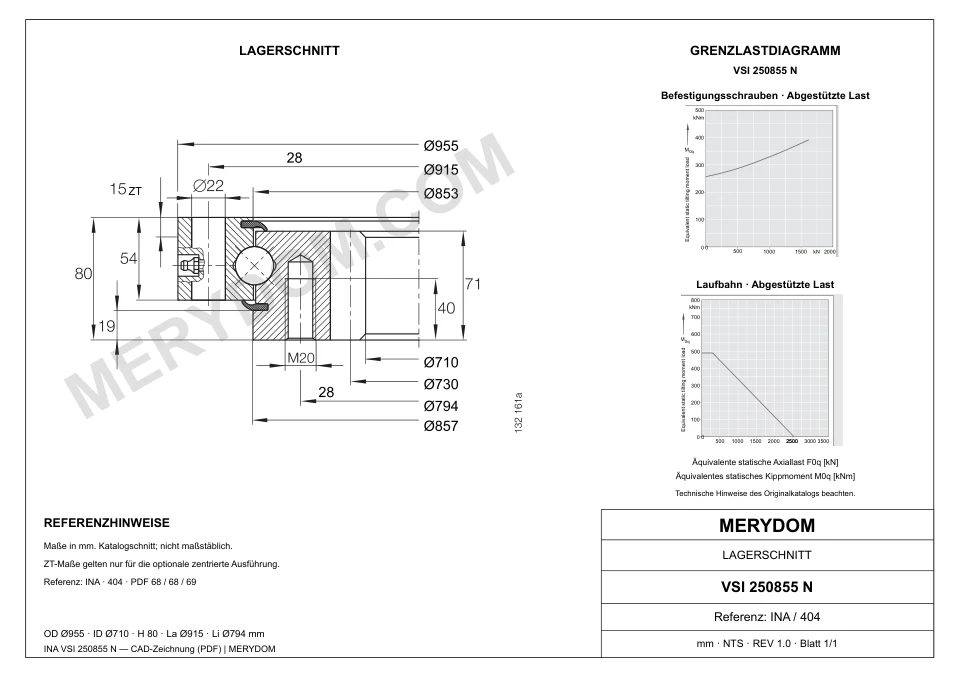

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 137 kg
- Gesamt-Außendurchmesser (Da)
- 955 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 953 mm
- Gesamt-Innendurchmesser (di)
- 710 mm
- Katalogdurchmesser Di (Di)
- 853 mm
- Katalogdurchmesser da (da)
- 857 mm
- Katalog-Zentrierdurchmesser daZT (daZT)
- 855 mm
Befestigung
- Lochkreis Außenring (La)
- 915 mm
- Lochkreis Innenring (Li)
- 794 mm
- Gemeinsame Anzahl Montagebohrungen (nB)
- 28
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d0)
- 730 mm
- Verzahnungsmodul (m)
- 10 mm
- Zähnezahl (z)
- 73
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VSI 250855 N
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VSI 250855 N |
| Zertifiziert austauschbar mit | INA VSI 250855 N |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vsi 25 Serie |
| Referenzmodell | VSI 250855 N |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Massee (Massee) | 137 kg |
| Gesamt-Außendurchmesser (Da) | 955 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 953 mm |
| Gesamt-Innendurchmesser (di) | 710 mm |
| Katalogdurchmesser Di (Di) | 853 mm |
| Katalogdurchmesser da (da) | 857 mm |
| Katalog-Zentrierdurchmesser daZT (daZT) | 855 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 915 mm |
| Lochkreis Innenring (Li) | 794 mm |
| Gemeinsame Anzahl Montagebohrungen (nB) | 28 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d0) | 730 mm |
| Verzahnungsmodul (m) | 10 mm |
| Zähnezahl (z) | 73 |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 338,8 kN |
| Normale Zahnkraft (Fznorm) | 68 kN |
| Maximale Zahnkraft (Fzmax) | 98,9 kN |
| Dynamische axiale Grundtragzahl (Ca) | 485 kN |
| Statische axiale Grundtragzahl (C0a) | 2.550 kN |
| Dynamische radiale Grundtragzahl (Cr) | 315 kN |
| Statische radiale Grundtragzahl (C0r) | 1.150 kN |
| Radialspiel (Radialspiel) | 0,03 incl. 0,13 mm |
| Axiales Kippspiel (Axiales Kippspiel) | 0,05 incl. 0,24 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT
Traglastdiagramm der Serie Vsi 25
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VSI 250855 N
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VSI 250855 N.
