Drehverbindung als Ersatz für INA VSI 250955 N

Name: MERYDOM Replacement for INA VSI 250955 N Slewing Bearing
Brand: MERYDOM
SKU: VSI 250955 N

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

VSI 250955 N

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSI 250955 N.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 1055 mm
Overall ID (di): 810 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 30 / 30 außen / innen
Lagerbauart: Vierpunkt-Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

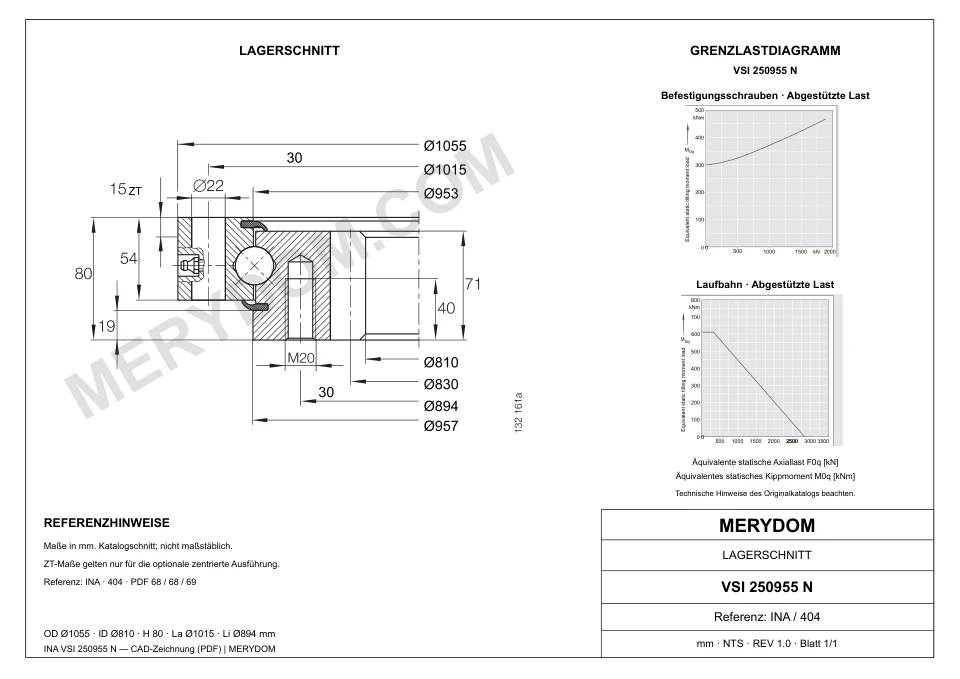

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (Massee): 149 kg
Gesamt-Außendurchmesser (Da): 1.055 mm
Äußerer Zentrierdurchmesser (DaZT): 1.053 mm
Gesamt-Innendurchmesser (di): 810 mm
Katalogdurchmesser Di (Di): 953 mm
Katalogdurchmesser da (da): 957 mm
Katalog-Zentrierdurchmesser daZT (daZT): 955 mm

Befestigung

Lochkreis Außenring (La): 1.015 mm
Lochkreis Innenring (Li): 894 mm
Gemeinsame Anzahl Montagebohrungen (nB): 30

Verzahnung

Teilkreisdurchmesser der Verzahnung (d0): 830 mm
Verzahnungsmodul (m): 10 mm
Zähnezahl (z): 83

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung INA VSI 250955 N

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	VSI 250955 N
Zertifiziert austauschbar mit	INA VSI 250955 N
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	INA
Serie	Vsi 25 Serie
Referenzmodell	VSI 250955 N
Maßsystem	Metrisch
Lagerkonstruktion	Vierpunkt-Kugellager
Verzahnungsart	Innenverzahnt
Abmessungen
Massee (Massee)	149 kg
Gesamt-Außendurchmesser (Da)	1.055 mm
Äußerer Zentrierdurchmesser (DaZT)	1.053 mm
Gesamt-Innendurchmesser (di)	810 mm
Katalogdurchmesser Di (Di)	953 mm
Katalogdurchmesser da (da)	957 mm
Katalog-Zentrierdurchmesser daZT (daZT)	955 mm
Befestigung
Lochkreis Außenring (La)	1.015 mm
Lochkreis Innenring (Li)	894 mm
Gemeinsame Anzahl Montagebohrungen (nB)	30
Verzahnung
Teilkreisdurchmesser der Verzahnung (d0)	830 mm
Verzahnungsmodul (m)	10 mm
Zähnezahl (z)	83
Tragzahlen
Maximal zulässige Radiallast (Fr perm)	363,3 kN
Normale Zahnkraft (Fznorm)	68 kN
Maximale Zahnkraft (Fzmax)	98,9 kN
Dynamische axiale Grundtragzahl (Ca)	500 kN
Statische axiale Grundtragzahl (C0a)	2.850 kN
Dynamische radiale Grundtragzahl (Cr)	330 kN
Statische radiale Grundtragzahl (C0r)	1.280 kN
Radialspiel (Radialspiel)	0,03 incl. 0,13 mm
Axiales Kippspiel (Axiales Kippspiel)	0,05 incl. 0,24 mm

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

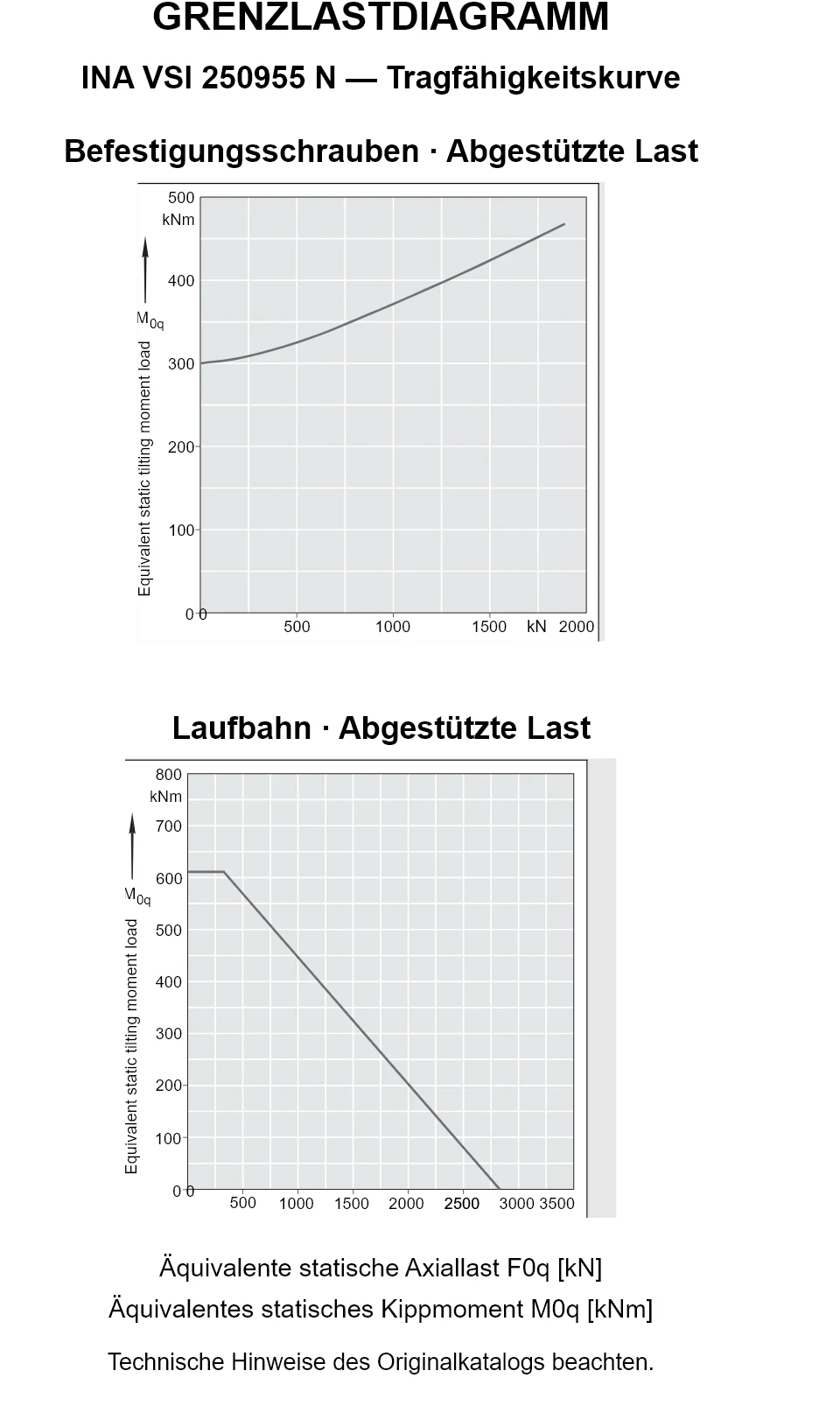

SERIEN-TRAGFÄHIGKEIT

Traglastdiagramm der Serie Vsi 25

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für INA VSI 250955 N

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
VSI 250855 N	Innenverzahnt	955 × 710 × — mm	Details ansehen →
VSI 251055 N	Innenverzahnt	1,155 × 910 × — mm	Details ansehen →
VSI 250755 N	Innenverzahnt	855 × 610 × — mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
