Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für INA VSU 250955
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSU 250955. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VSU 250955. Serie: Vsu 25. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VSU 250955
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VSU 250955.
- Overall OD (Do)
- 1055 mm
- Overall ID (di)
- 855 mm
- Gesamthöhe
- 63 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 30 / 30 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

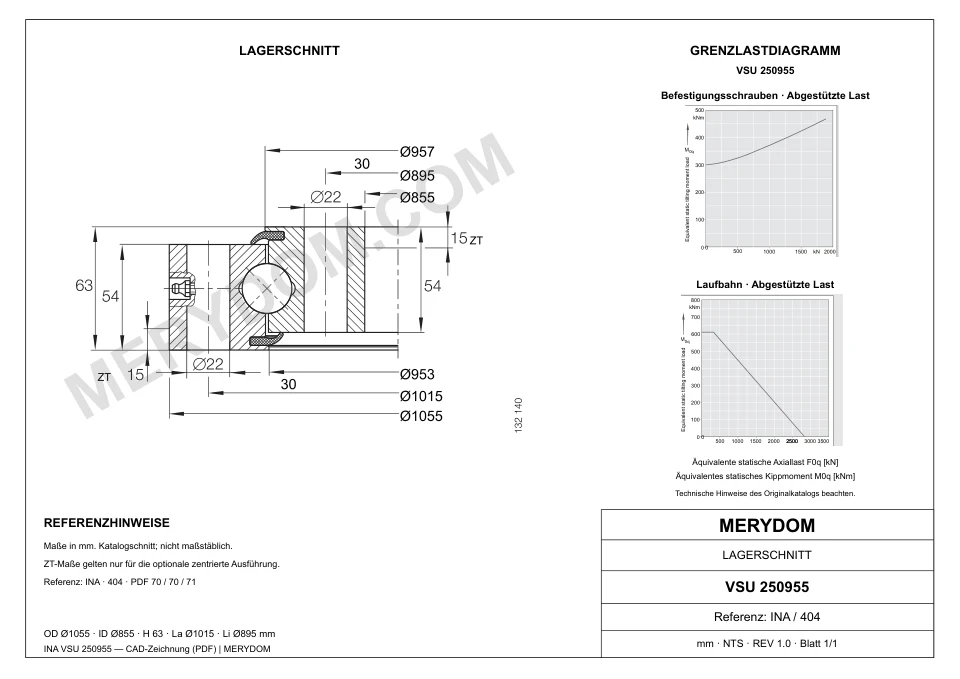

Abmessungen
- Massee (Massee)
- 115 kg
- Gesamt-Außendurchmesser (Da)
- 1.055 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 1.053 mm
- Katalogdurchmesser Di (Di)
- 953 mm
- Katalogdurchmesser da (da)
- 957 mm
- Gesamt-Innendurchmesser (di)
- 855 mm
- Innerer Zentrierdurchmesser (diZT)
- 857 mm
- Gesamthöhe (H)
- 63 mm
Befestigung
- Lochkreis Außenring (La)
- 1.015 mm
- Lochkreis Innenring (Li)
- 895 mm
- Gemeinsame Anzahl Montagebohrungen (nB)
- 30
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VSU 250955
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VSU 250955 |
| Zertifiziert austauschbar mit | INA VSU 250955 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vsu 25 Serie |
| Referenzmodell | VSU 250955 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Massee (Massee) | 115 kg |
| Gesamt-Außendurchmesser (Da) | 1.055 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 1.053 mm |
| Katalogdurchmesser Di (Di) | 953 mm |
| Katalogdurchmesser da (da) | 957 mm |
| Gesamt-Innendurchmesser (di) | 855 mm |
| Innerer Zentrierdurchmesser (diZT) | 857 mm |
| Gesamthöhe (H) | 63 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 1.015 mm |
| Lochkreis Innenring (Li) | 895 mm |
| Gemeinsame Anzahl Montagebohrungen (nB) | 30 |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 363,3 kN |
| Dynamische axiale Grundtragzahl (Ca) | 500 kN |
| Statische axiale Grundtragzahl (C0a) | 2.850 kN |
| Dynamische radiale Grundtragzahl (Cr) | 330 kN |
| Statische radiale Grundtragzahl (C0r) | 1.280 kN |
| Radialspiel (Radialspiel) | 0,03 incl. 0,13 mm |
| Axiales Kippspiel (Axiales Kippspiel) | 0,05 incl. 0,24 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

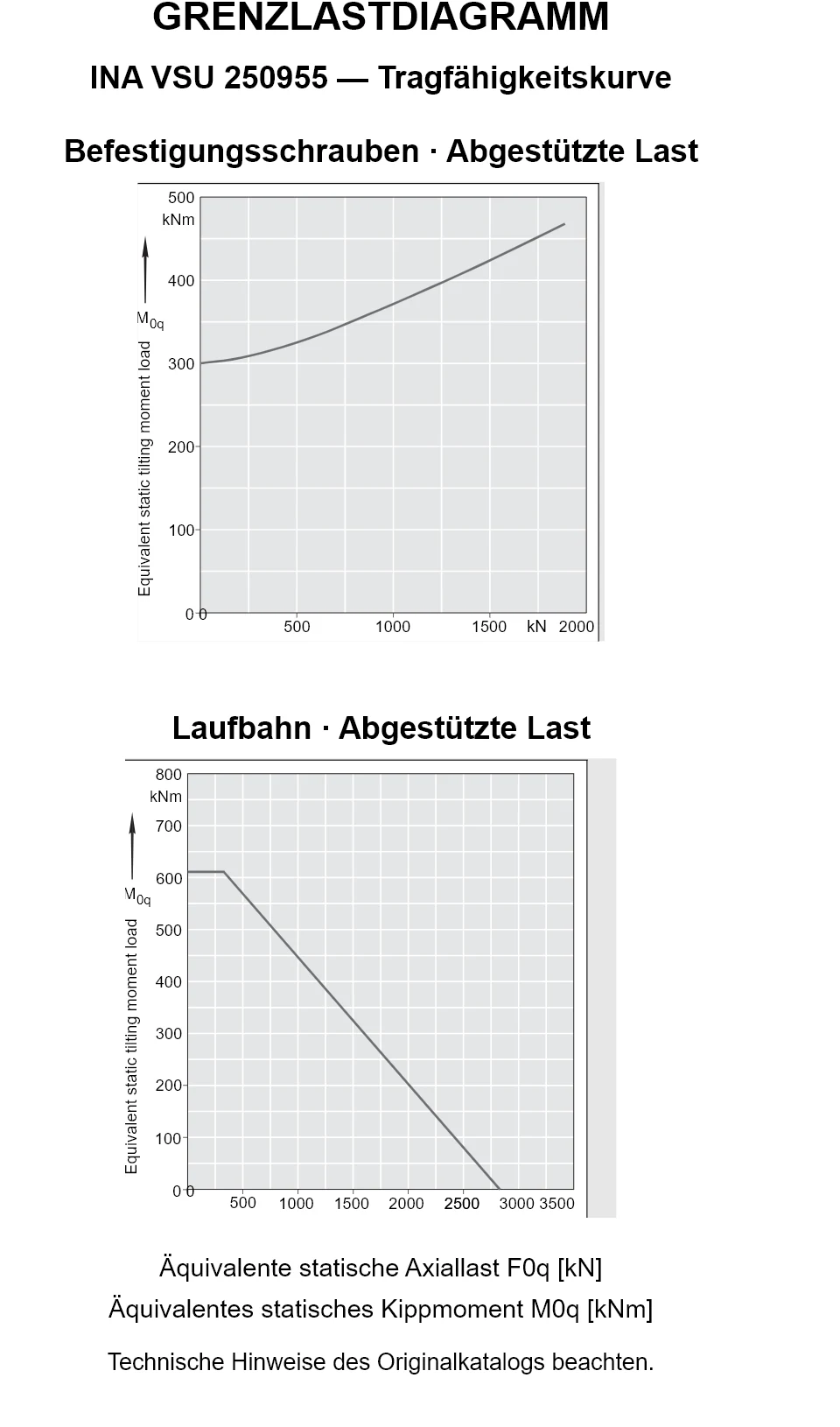

INA VSU 250955 — Tragfähigkeitskurve
INA VSU 250955 — Tragfähigkeitskurve
INA VSU 250955 — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK

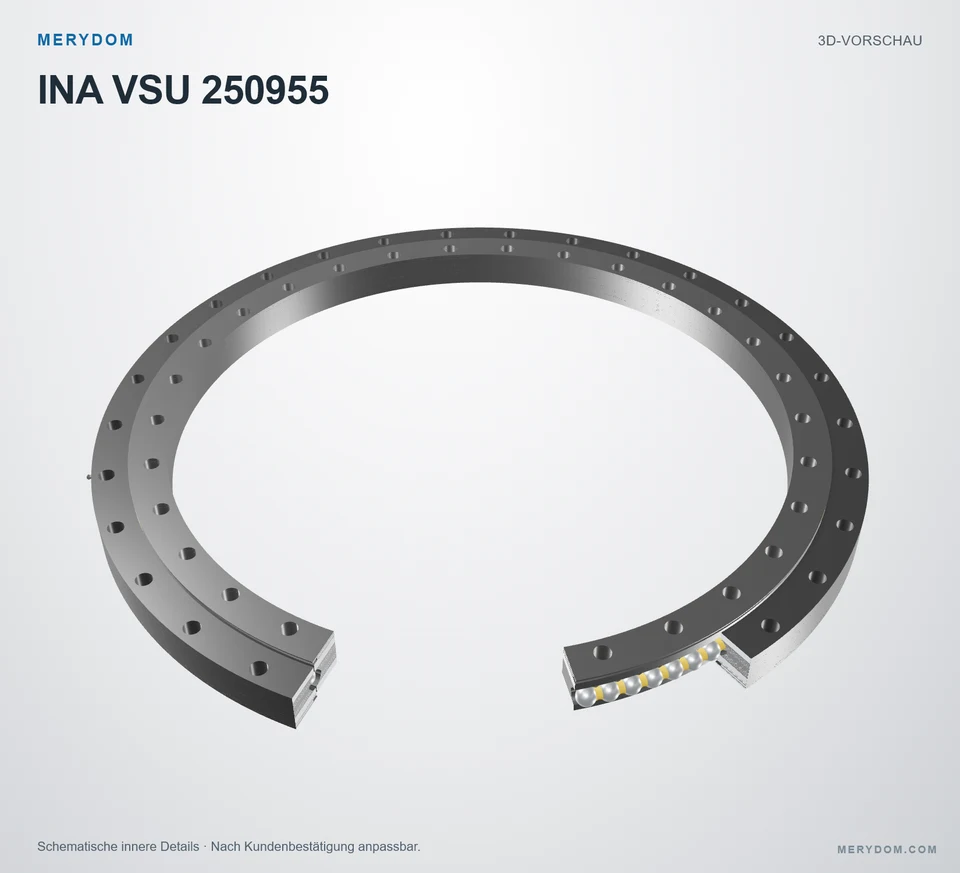

MERYDOM Ersatz für INA VSU 250955
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
