Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia
Rodamiento de giro de sustitución para INA VSU 250955
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA VSU 250955. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: INA VSU 250955. Serie: Vsu 25. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Sin engranaje.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
VSU 250955
Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA VSU 250955.
- Overall OD (Do)
- 1055 mm
- Overall ID (di)
- 855 mm
- Altura total
- 63 mm
- Disposición del engranaje
- Sin engranaje
- Orificios de montaje
- 30 / 30 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
Verificado por MERYDOMNivel 3 · Registro de verificación técnica
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible
DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Masa (Masa)
- 115 kg
- Diámetro exterior total (Da)
- 1.055 mm
- Diámetro de centrado exterior (DaZT)
- 1.053 mm
- Diámetro de catálogo Di (Di)
- 953 mm
- Diámetro de catálogo da (da)
- 957 mm
- Diámetro interior total (di)
- 855 mm
- Diámetro de centrado interior (diZT)
- 857 mm
- Altura total (H)
- 63 mm
Montaje
- Círculo de pernos del anillo exterior (La)
- 1.015 mm
- Círculo de pernos del anillo interior (Li)
- 895 mm
- Cantidad común de orificios de montaje (nB)
- 30
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro INA VSU 250955
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | VSU 250955 |
| Certificado intercambiable con | INA VSU 250955 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | INA |
| Serie | Vsu 25 Serie |
| Modelo de referencia | VSU 250955 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Sin engranaje |
| Dimensiones | |
| Masa (Masa) | 115 kg |
| Diámetro exterior total (Da) | 1.055 mm |
| Diámetro de centrado exterior (DaZT) | 1.053 mm |
| Diámetro de catálogo Di (Di) | 953 mm |
| Diámetro de catálogo da (da) | 957 mm |
| Diámetro interior total (di) | 855 mm |
| Diámetro de centrado interior (diZT) | 857 mm |
| Altura total (H) | 63 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 1.015 mm |
| Círculo de pernos del anillo interior (Li) | 895 mm |
| Cantidad común de orificios de montaje (nB) | 30 |
| Capacidades | |
| Carga radial máxima admisible (Fr perm) | 363,3 kN |
| Capacidad de carga axial dinámica básica (Ca) | 500 kN |
| Capacidad de carga axial estática básica (C0a) | 2.850 kN |
| Capacidad de carga radial dinámica básica (Cr) | 330 kN |
| Capacidad de carga radial estática básica (C0r) | 1.280 kN |
| Juego radial (Juego radial) | 0,03 incl. 0,13 mm |
| Juego axial de inclinación (Juego axial de inclinación) | 0,05 incl. 0,24 mm |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

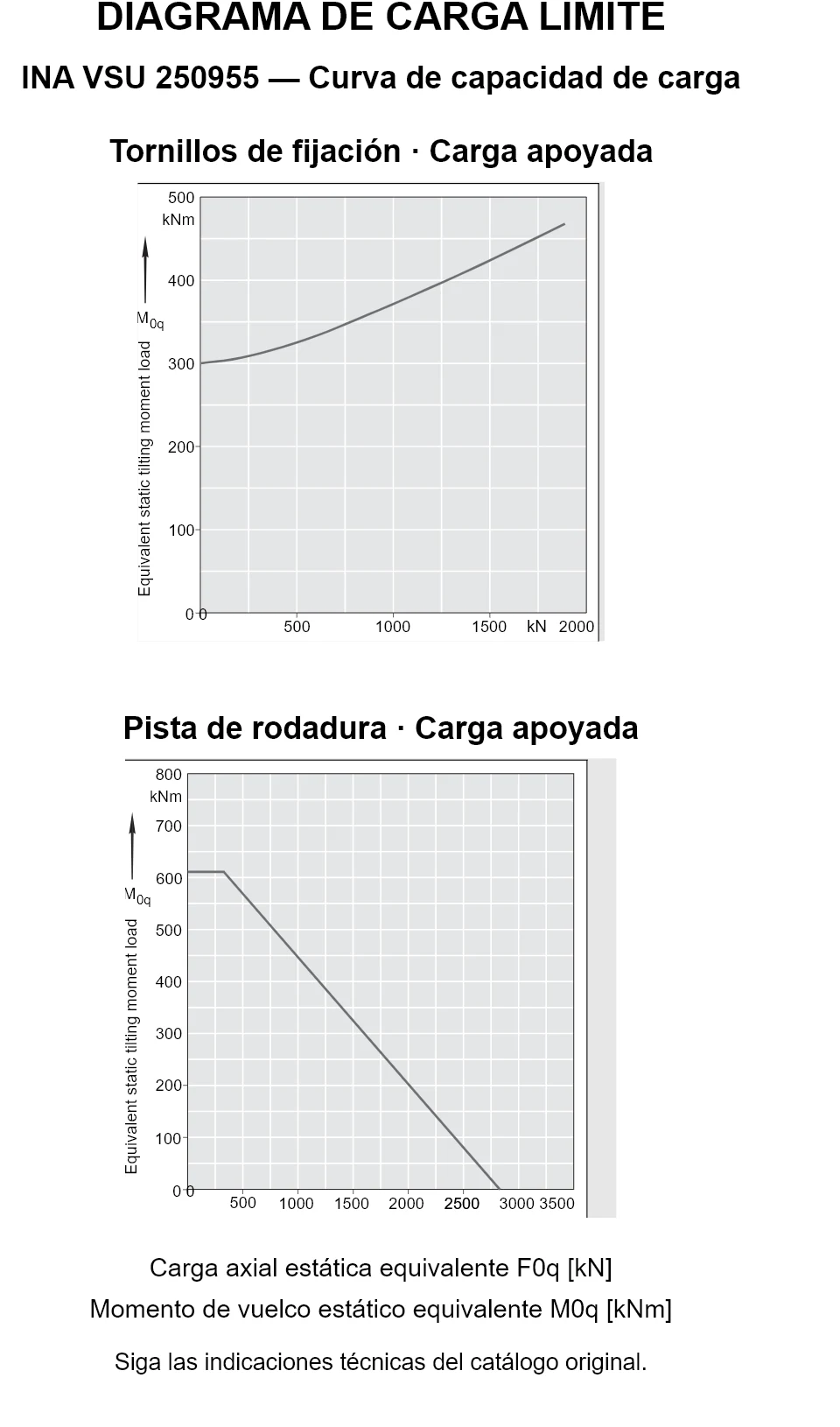

INA VSU 250955 — Curva de capacidad de carga
INA VSU 250955 — Curva de capacidad de carga
INA VSU 250955 — Curva de capacidad de carga. Siga las indicaciones técnicas del catálogo original.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para INA VSU 250955
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
AVISO LEGAL Y TÉCNICO
Certificación independiente del reemplazo
- MERYDOM es el fabricante y la parte certificadora del producto MERYDOM mostrado en esta página.
- Las marcas y modelos de terceros pertenecen a sus respectivos propietarios y se utilizan únicamente para identificar la referencia de intercambio prevista.
- MERYDOM es un fabricante independiente y no está afiliado, respaldado ni patrocinado por el OEM indicado.
- La declaración de intercambiabilidad se aplica a la designación coincidente y al alcance de verificación publicado; la idoneidad depende de cargas, ciclo, instalación, lubricación y entorno.
- La oferta aprobada, el plano de fabricación y el acuerdo técnico contractual rigen el producto suministrado final.
