Intercambiabilidad verificada
- Designación de modelo y envolvente de instalación coincidentes
- Interfaces de orificios y círculos de pernos revisadas
- Engranaje adaptado a la configuración de referencia

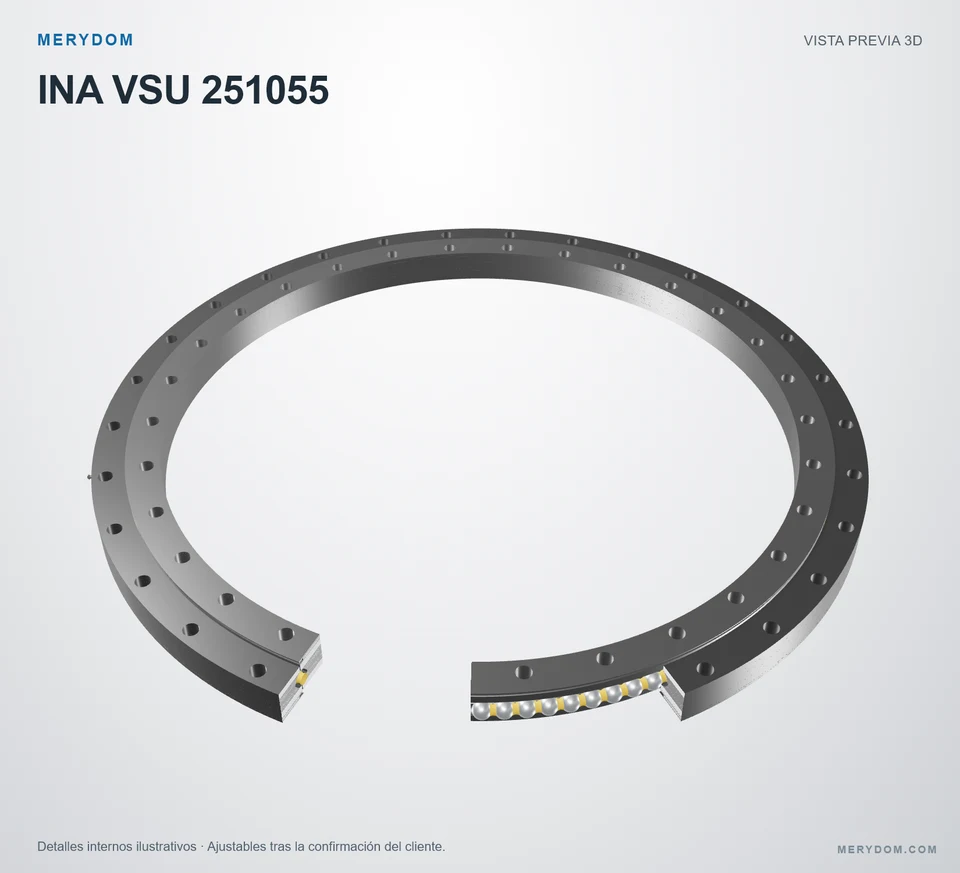

Rodamiento de giro de sustitución para INA VSU 251055
Verificado de nivel 3Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA VSU 251055. Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Modelo de referencia: INA VSU 251055. Serie: Vsu 25. Estructura del rodamiento: Bolas de contacto de cuatro puntos. Disposición del engranaje: Sin engranaje.
MARCA MERYDOM · SUSTITUCIÓN CERTIFICADADatos certificados del productoVer especificaciones completas ↓ Garantía de fábrica
VSU 251055
Rodamiento de giro fabricado por MERYDOM y verificado para intercambiar con INA VSU 251055.
- Overall OD (Do)
- 1155 mm
- Overall ID (di)
- 955 mm
- Altura total
- 63 mm
- Disposición del engranaje
- Sin engranaje
- Orificios de montaje
- 30 / 30 exterior / interior
- Diseño del rodamiento
- Bolas de contacto de cuatro puntos
Verificado por MERYDOMNivel 3 · Registro de verificación técnica
- Intercambio dimensional verificado
- Materiales controlados por MERYDOM
- Documentación de fábrica disponible

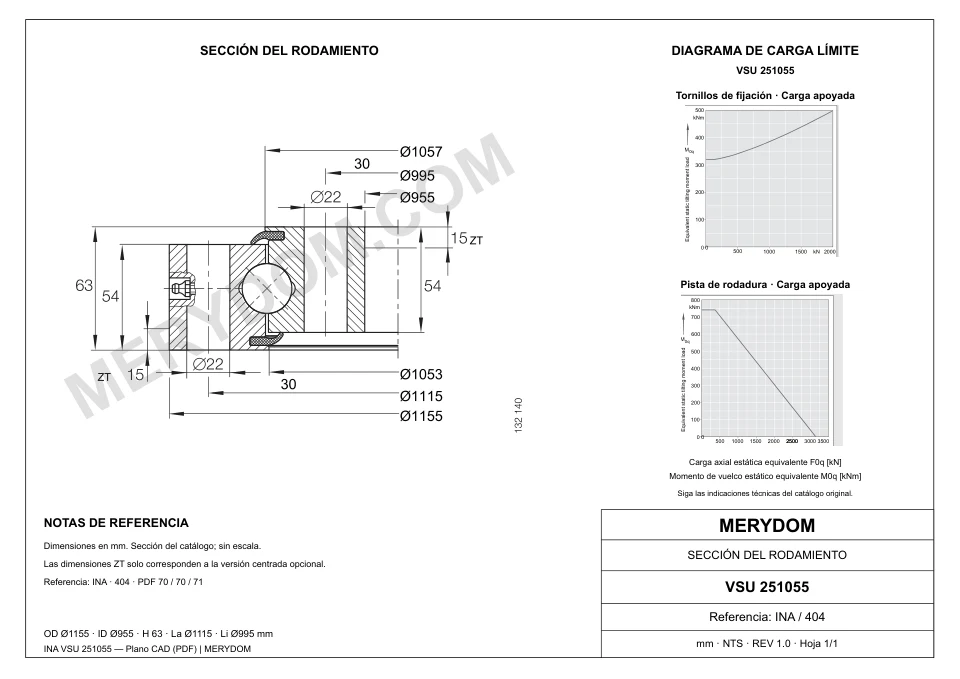

DIMENSIONES DEL PRODUCTO
Ver especificaciones completas ↓Dimensiones e interfaces publicadas
Aquí se muestran todas las dimensiones, interfaces de montaje y valores de engranaje disponibles en la unidad original publicada.
Dimensiones
- Masa (Masa)
- 128 kg
- Diámetro exterior total (Da)
- 1.155 mm
- Diámetro de centrado exterior (DaZT)
- 1.153 mm
- Diámetro de catálogo Di (Di)
- 1.053 mm
- Diámetro de catálogo da (da)
- 1.057 mm
- Diámetro interior total (di)
- 955 mm
- Diámetro de centrado interior (diZT)
- 957 mm
- Altura total (H)
- 63 mm
Montaje
- Círculo de pernos del anillo exterior (La)
- 1.115 mm
- Círculo de pernos del anillo interior (Li)
- 995 mm
- Cantidad común de orificios de montaje (nB)
- 30
ESPECIFICACIÓN CERTIFICADA MERYDOM
Verificado en fábrica por MERYDOM · Registro controladoEspecificaciones del rodamiento de giro INA VSU 251055
Identidad del producto MERYDOM, certificación, materiales y datos dimensionales de la sustitución certificada.
| Parámetro técnico | Valor certificado del producto MERYDOM |
|---|---|
| Producto certificado MERYDOM | |
| Marca del producto | MERYDOM |
| Modelo MERYDOM | VSU 251055 |
| Certificado intercambiable con | INA VSU 251055 |
| Verificación de fábrica | Nivel 3 · Verificado por ingeniería |
| Revisado por | Departamento de Ingeniería de MERYDOM |
| Metadatos de verificación | Registro interno controlado; no se publican la fecha ni la revisión del plano. |
| Materiales | |
| Opciones configurables de material de anillos | 42CrMo / 50Mn |
| Material de la junta | NBR · Caucho nitrilo |
| Opciones configurables de material del separador | Nailon técnico / Latón |
| Identificación | |
| Marca de referencia | INA |
| Serie | Vsu 25 Serie |
| Modelo de referencia | VSU 251055 |
| Sistema de medición | Métrico |
| Estructura del rodamiento | Bolas de contacto de cuatro puntos |
| Disposición del engranaje | Sin engranaje |
| Dimensiones | |
| Masa (Masa) | 128 kg |
| Diámetro exterior total (Da) | 1.155 mm |
| Diámetro de centrado exterior (DaZT) | 1.153 mm |
| Diámetro de catálogo Di (Di) | 1.053 mm |
| Diámetro de catálogo da (da) | 1.057 mm |
| Diámetro interior total (di) | 955 mm |
| Diámetro de centrado interior (diZT) | 957 mm |
| Altura total (H) | 63 mm |
| Montaje | |
| Círculo de pernos del anillo exterior (La) | 1.115 mm |
| Círculo de pernos del anillo interior (Li) | 995 mm |
| Cantidad común de orificios de montaje (nB) | 30 |
| Capacidades | |
| Carga radial máxima admisible (Fr perm) | 363,3 kN |
| Capacidad de carga axial dinámica básica (Ca) | 520 kN |
| Capacidad de carga axial estática básica (C0a) | 3.150 kN |
| Capacidad de carga radial dinámica básica (Cr) | 340 kN |
| Capacidad de carga radial estática básica (C0r) | 1.410 kN |
| Juego radial (Juego radial) | 0,03 incl. 0,13 mm |
| Juego axial de inclinación (Juego axial de inclinación) | 0,05 incl. 0,24 mm |
Nivel 3 · Verificado por Ingeniería MERYDOMRevisado por Departamento de Ingeniería de MERYDOM. No se publican la fecha de evidencia ni la revisión del plano.

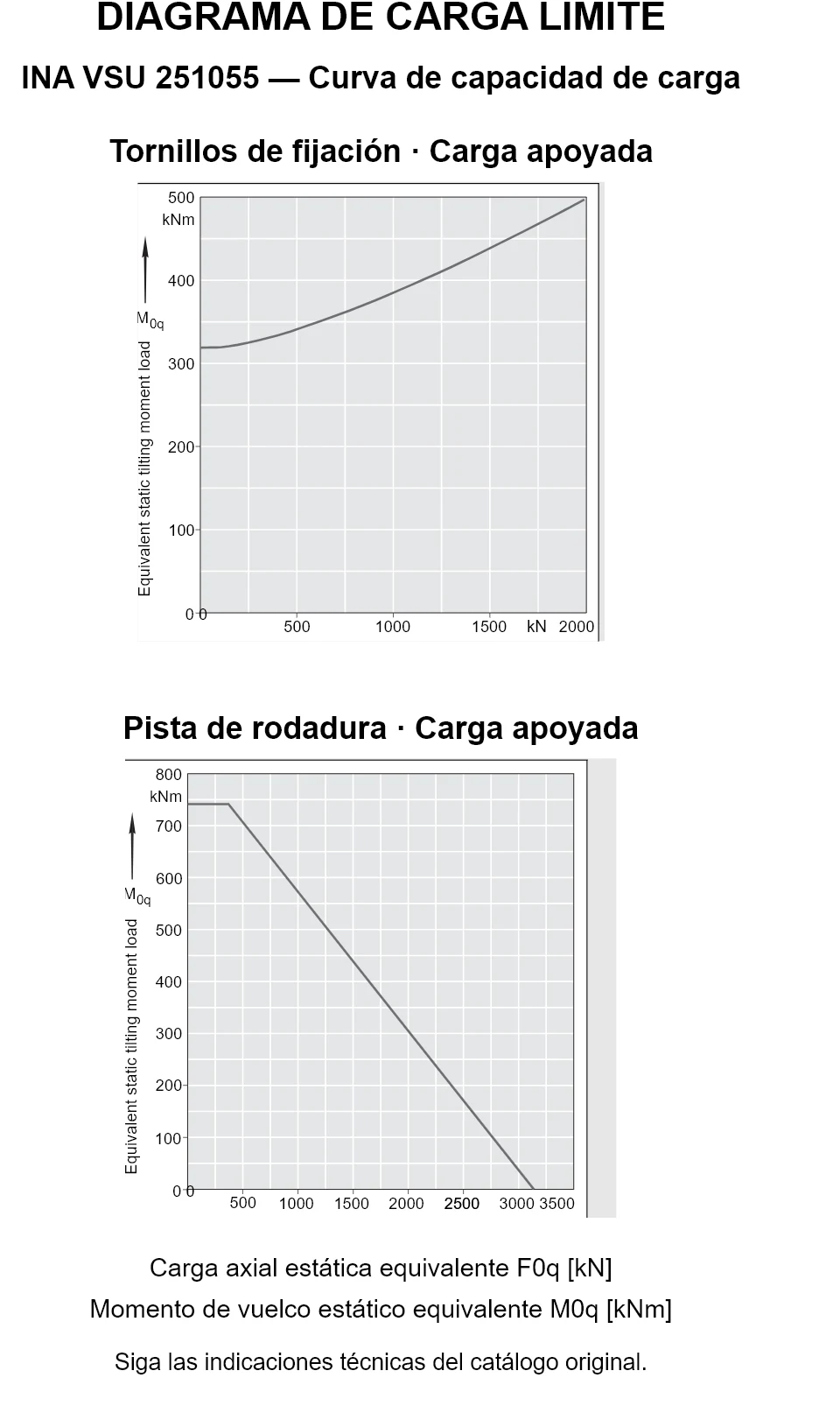

INA VSU 251055 — Curva de capacidad de carga
INA VSU 251055 — Curva de capacidad de carga
INA VSU 251055 — Curva de capacidad de carga. Siga las indicaciones técnicas del catálogo original.
Nota de selección técnica
Este gráfico sirve para una selección preliminar. La aprobación final de MERYDOM también debe considerar rigidez de montaje, capacidad de pernos, ciclo de trabajo, lubricación y condiciones de servicio.
INGENIERÍA MERYDOM
Reemplazo MERYDOM para INA VSU 251055
Este rodamiento MERYDOM se ha revisado frente a la envolvente, las interfaces de montaje, el engranaje y la especificación de materiales publicados para uso como reemplazo.
Construcción MERYDOM
- Opciones configurables de material de anillos 42CrMo o 50Mn
- Sistema de sellado de caucho nitrilo NBR
- Opciones configurables de separadores de nailon técnico o latón
Documentación de fábrica
- Verificación por el Departamento de Ingeniería de MERYDOM
- La evidencia de verificación se mantiene en el registro interno controlado
- La revisión del plano y el paquete final de documentación se confirman con la cotización
Confirmación de la aplicación
- Confirmar planitud del apoyo, clase y precarga de pernos
- Verificar cargas aplicadas, ciclo de trabajo y lubricación
- Confirmar temperatura, entorno y condiciones de instalación
