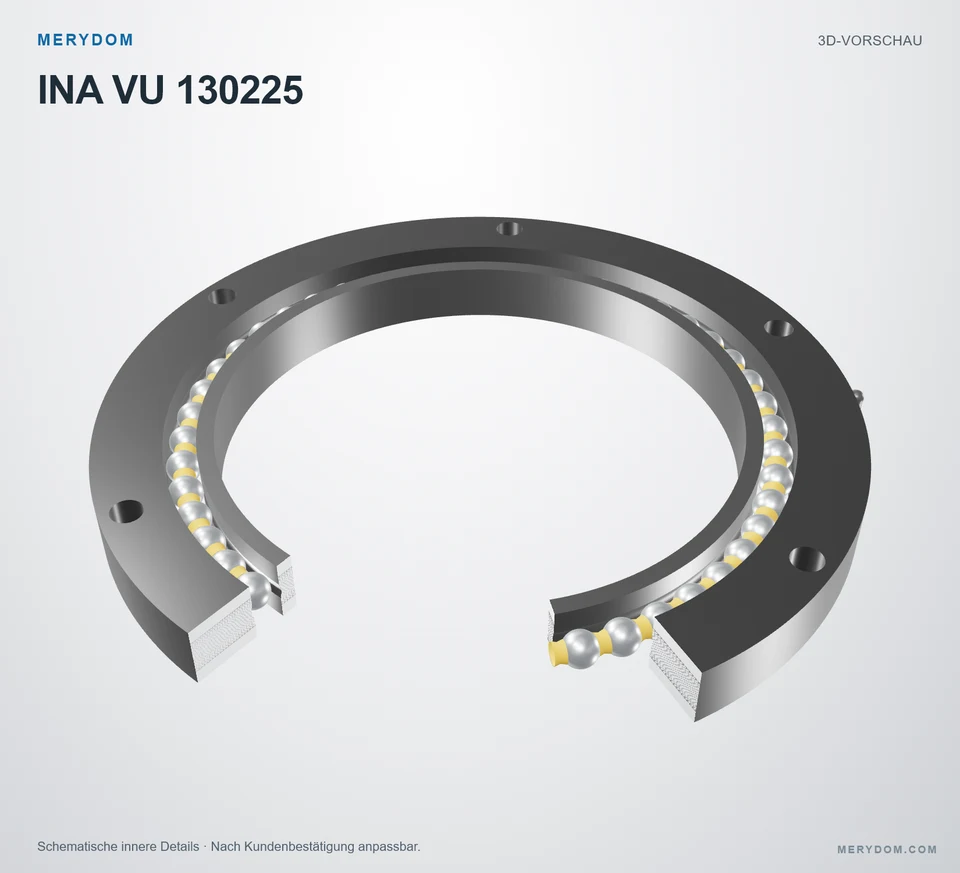

Drehverbindung als Ersatz für INA VU 130225
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VU 130225. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VU 130225. Serie: Vu. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VU 130225
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VU 130225.
- Overall OD (Do)
- 290 mm
- Overall ID (di)
- 200 mm
- Gesamthöhe
- 24 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 6 / außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

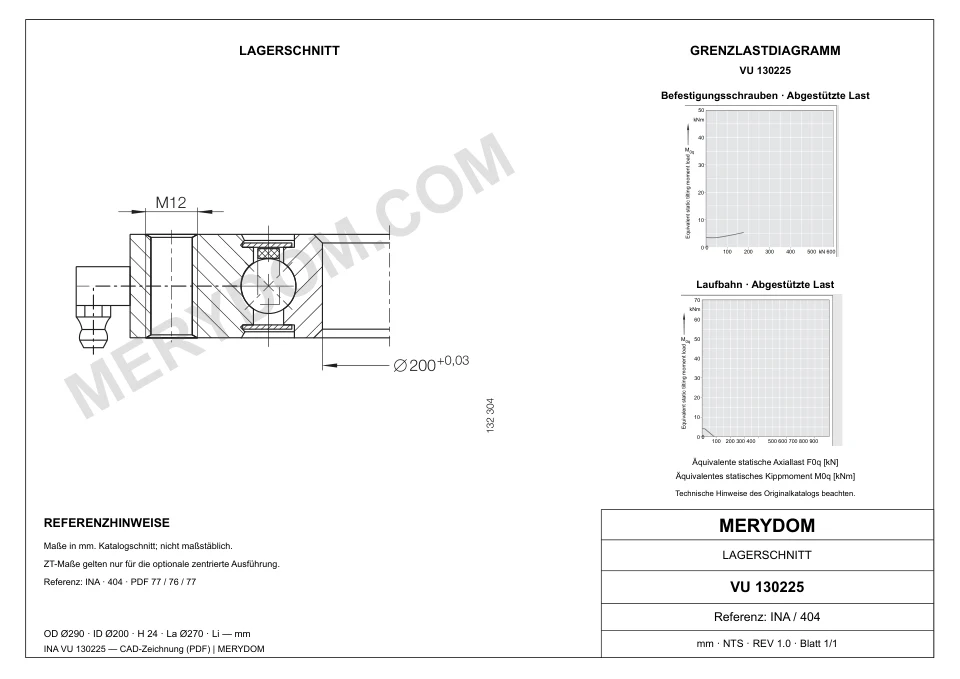

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 5,4 kg
- Gesamt-Außendurchmesser (Da)
- 290 mm
- Gesamt-Innendurchmesser (di)
- 200 mm
- Katalogdurchmesser Di (Di)
- 237,6 mm
- Katalogdurchmesser da (da)
- 213 mm
- Gesamthöhe (H)
- 24 mm
- Innenhöhe (h)
- 24 mm
Befestigung
- Lochkreis Außenring (La)
- 270 mm
- Montagebohrungen am Außenring (na)
- 6
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VU 130225
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VU 130225 |
| Zertifiziert austauschbar mit | INA VU 130225 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vu Serie |
| Referenzmodell | VU 130225 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Massee (Massee) | 5,4 kg |
| Gesamt-Außendurchmesser (Da) | 290 mm |
| Gesamt-Innendurchmesser (di) | 200 mm |
| Katalogdurchmesser Di (Di) | 237,6 mm |
| Katalogdurchmesser da (da) | 213 mm |
| Gesamthöhe (H) | 24 mm |
| Innenhöhe (h) | 24 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 270 mm |
| Montagebohrungen am Außenring (na) | 6 |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 19,8 kN |
| Dynamische axiale Grundtragzahl (Ca) | 49 kN |
| Statische axiale Grundtragzahl (C0a) | 87 kN |
| Dynamische radiale Grundtragzahl (Cr) | 46 kN |
| Statische radiale Grundtragzahl (C0r) | 39,5 kN |
| Radialspiel (Radialspiel) | 0,02 incl. 0,06 mm |
| Axiales Kippspiel (Axiales Kippspiel) | 0,05 incl. 0,16 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT
Traglastdiagramm der Serie Vu
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VU 130225
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
