Cuscinetto di rotazione sostitutivo per INA VU 130225

Name: MERYDOM Replacement for INA VU 130225 Slewing Bearing
Brand: MERYDOM
SKU: VU 130225

Torna al catalogo sostitutivo

MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATA

VU 130225

Verificato da MERYDOMLivello 3 · Registro di verifica tecnica

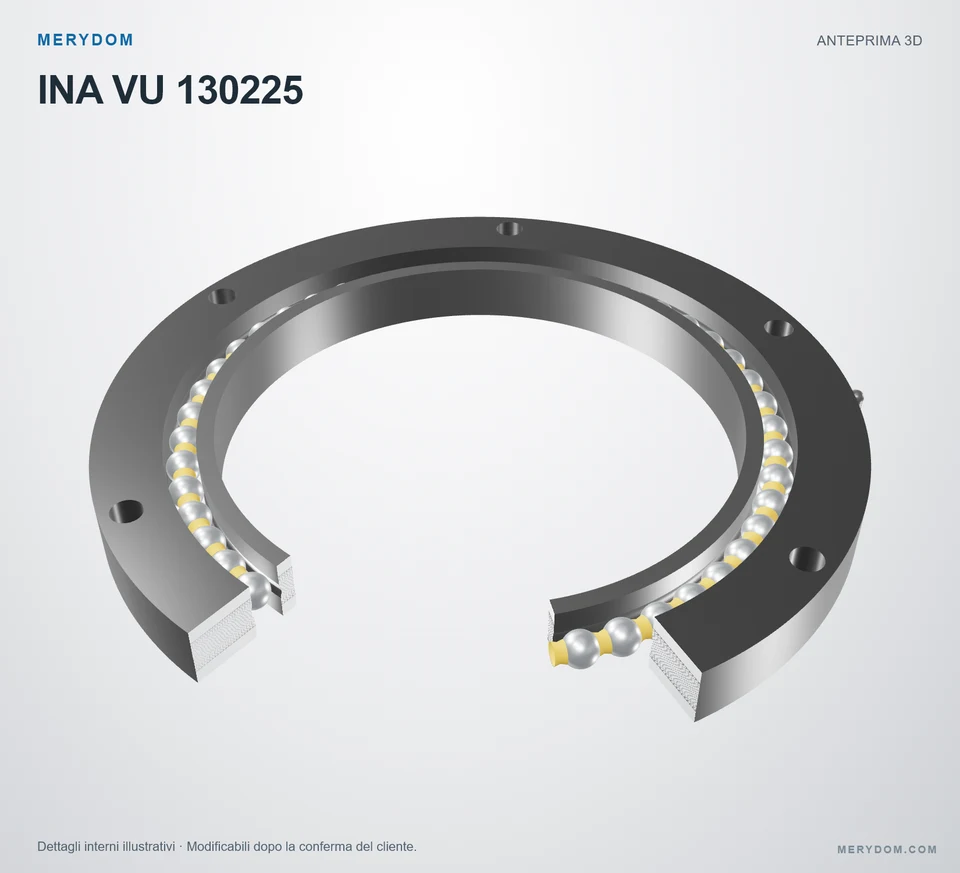

Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VU 130225.

Dati prodotto certificatiVedi specifiche complete ↓

Overall OD (Do): 290 mm
Overall ID (di): 200 mm
Altezza totale: 24 mm
Configurazione dentatura: Senza dentatura
Fori di fissaggio: 6 / esterno / interno
Design del cuscinetto: Sfere a quattro punti di contatto

Garanzia di fabbrica

Intercambiabilità dimensionale verificata
Materiali controllati da MERYDOM
Documentazione di fabbrica disponibile

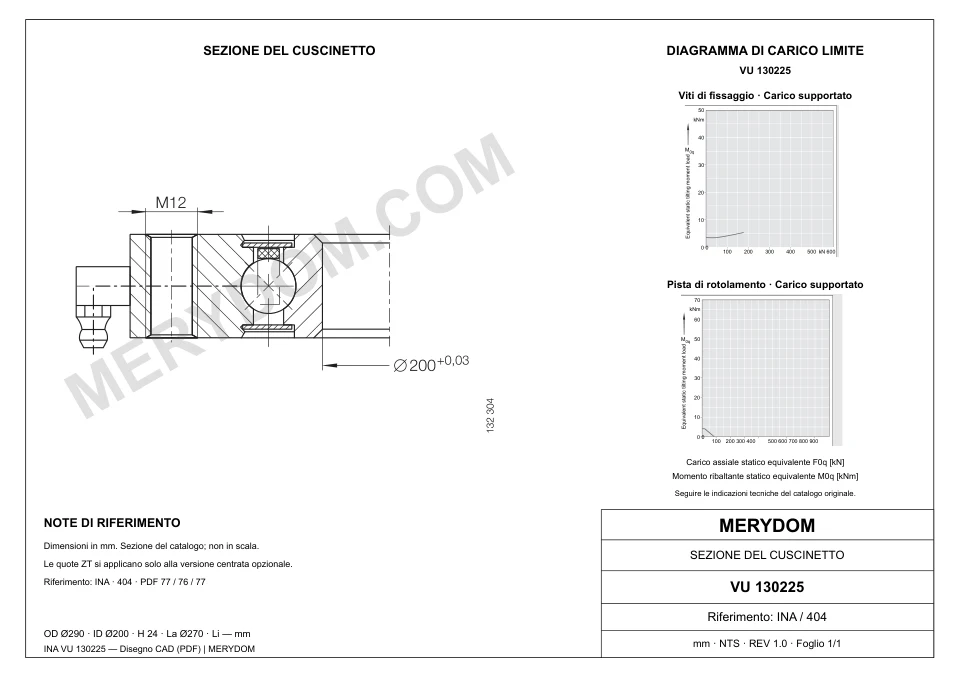

DIMENSIONI DEL PRODOTTO

Dimensioni e interfacce pubblicate

Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.

Vedi specifiche complete ↓

Dimensioni

Massaa (Massaa): 5,4 kg
Diametro esterno totale (Da): 290 mm
Diametro interno totale (di): 200 mm
Diametro di catalogo Di (Di): 237,6 mm
Diametro di catalogo da (da): 213 mm
Altezza totale (H): 24 mm
Altezza interna (h): 24 mm

Montaggio

Circonferenza bulloni anello esterno (La): 270 mm
Fori di montaggio anello esterno (na): 6

SPECIFICA CERTIFICATA MERYDOM

Specifiche del cuscinetto di rotazione INA VU 130225

Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.

Verificato in fabbrica da MERYDOM · Registro controllato

Parametro tecnico	Valore prodotto certificato MERYDOM
Prodotto certificato MERYDOM
Marca prodotto	MERYDOM
Modello MERYDOM	VU 130225
Certificato intercambiabile con	INA VU 130225
Verifica di fabbrica	Livello 3 · Verificato da ingegneria
Verificato da	Reparto tecnico MERYDOM
Metadati di verifica	Registro interno controllato; data e revisione del disegno non sono pubblicate.
Materiali
Opzioni configurabili del materiale degli anelli	42CrMo / 50Mn
Materiale tenuta	NBR · Gomma nitrilica
Opzioni configurabili del materiale del distanziatore	Nylon tecnico / Ottone
Identificazione
Marchio di riferimento	INA
Serie	Vu Serie
Modello di riferimento	VU 130225
Sistema di misura	Metricoo
Struttura del cuscinetto	Sfere a quattro punti di contatto
Configurazione dentatura	Senza dentatura
Dimensioni
Massaa (Massaa)	5,4 kg
Diametro esterno totale (Da)	290 mm
Diametro interno totale (di)	200 mm
Diametro di catalogo Di (Di)	237,6 mm
Diametro di catalogo da (da)	213 mm
Altezza totale (H)	24 mm
Altezza interna (h)	24 mm
Montaggio
Circonferenza bulloni anello esterno (La)	270 mm
Fori di montaggio anello esterno (na)	6
Capacità di carico
Carico radiale massimo ammissibile (Fr perm)	19,8 kN
Capacità di carico assiale dinamica di base (Ca)	49 kN
Capacità di carico assiale statica di base (C0a)	87 kN
Capacità di carico radiale dinamica di base (Cr)	46 kN
Capacità di carico radiale statica di base (C0r)	39,5 kN
Gioco radiale (Gioco radiale)	0,02 incl. 0,06 mm
Gioco assiale di inclinazione (Gioco assiale di inclinazione)	0,05 incl. 0,16 mm

Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

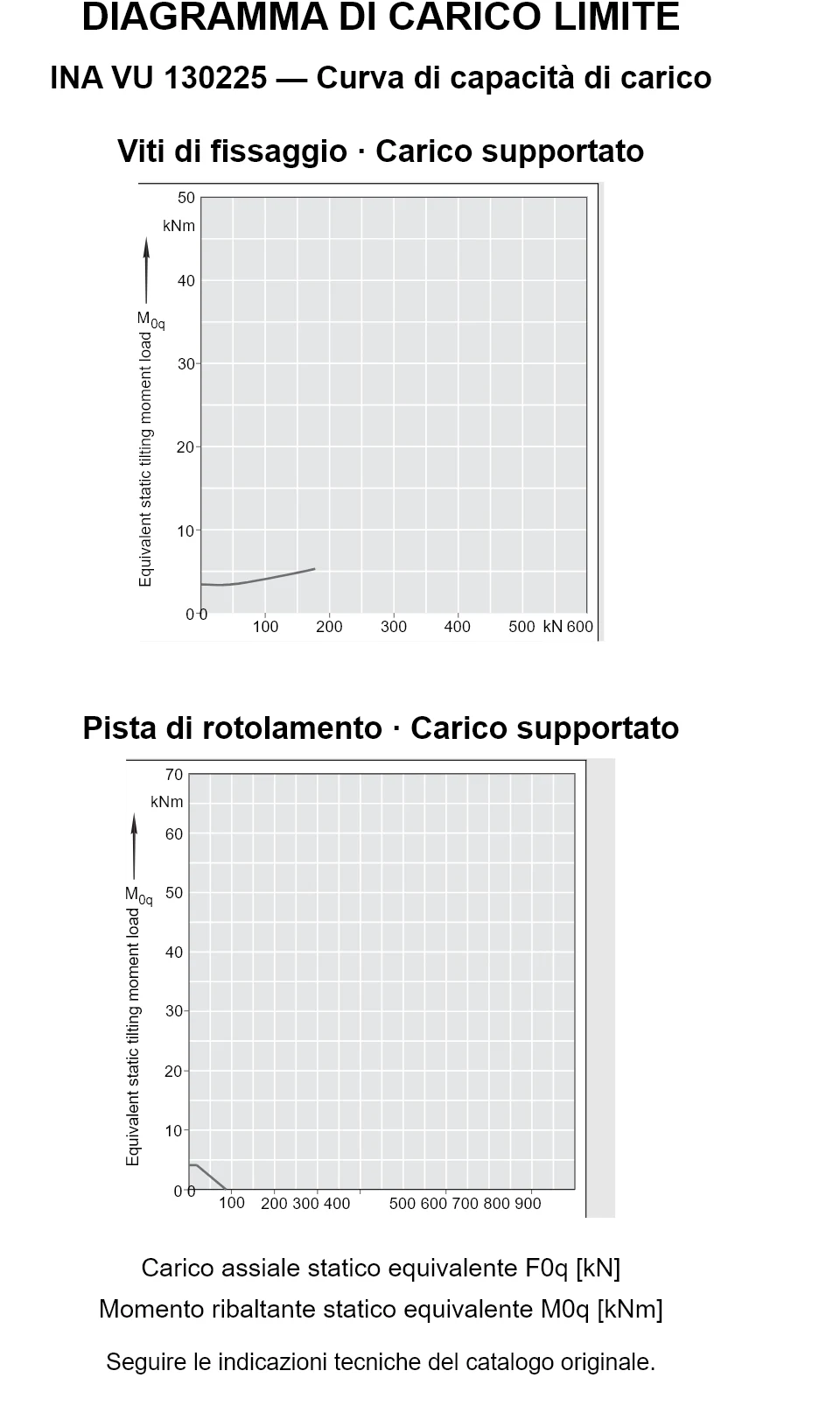

CAPACITÀ DI CARICO DELLA SERIE

Grafico di carico della serie Vu

Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.

Nota di selezione tecnica

Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.

INGEGNERIA MERYDOM

Ricambio MERYDOM per INA VU 130225

Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.

Intercambiabilità certificata

Sigla modello e ingombro di installazione corrispondenti
Interfacce fori e circonferenze bulloni verificate
Dentatura corrispondente alla configurazione di riferimento

Costruzione MERYDOM

Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
Sistema di tenuta in gomma nitrilica NBR
Opzioni configurabili del distanziatore in nylon tecnico o ottone

Documentazione di fabbrica

Verifica del reparto tecnico MERYDOM
Le prove di verifica sono conservate nel registro interno controllato
La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta

Conferma applicazione

Confermare planarità del supporto, classe e precarico bulloni
Verificare carichi applicati, ciclo di lavoro e lubrificazione
Confermare temperatura, ambiente e condizioni di installazione

PRODOTTI CERTIFICATI CORRELATI

Riferimenti correlati dei cuscinetti di rotazione INA

Ogni modello MERYDOM elencato è certificato in fabbrica per sostituire il modello corrispondente del marchio di riferimento indicato nella sua pagina.

Modello MERYDOM	Dentatura	OD × ID × H
VU 200220	Senza dentatura	302 × 138 × 46 mm	Vedi dettagli →
VU 200260	Senza dentatura	329 × 191 × 46 mm	Vedi dettagli →
VU 140179	Senza dentatura	234 × 124.5 × 35 mm	Vedi dettagli →
VU 140325	Senza dentatura	380 × 270 × 35 mm	Vedi dettagli →

NOTA LEGALE E TECNICA

Certificazione indipendente del ricambio

MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
