Intercambiabilità certificata
- Sigla modello e ingombro di installazione corrispondenti
- Interfacce fori e circonferenze bulloni verificate
- Dentatura corrispondente alla configurazione di riferimento

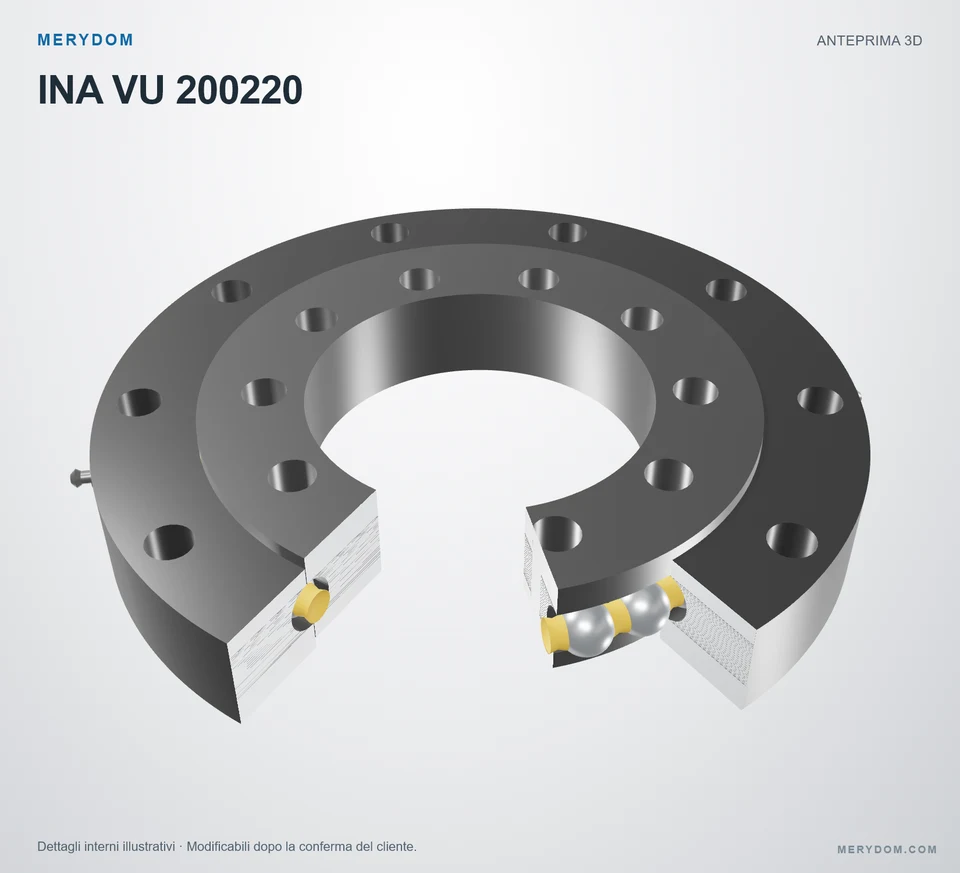

Cuscinetto di rotazione sostitutivo per INA VU 200220
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VU 200220. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA VU 200220. Serie: Vu. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Senza dentatura.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VU 200220
Verificato da MERYDOMLivello 3 · Registro di verifica tecnicaCuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VU 200220.
- Overall OD (Do)
- 302 mm
- Overall ID (di)
- 138 mm
- Altezza totale
- 46 mm
- Configurazione dentatura
- Senza dentatura
- Fori di fissaggio
- 10 / 10 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

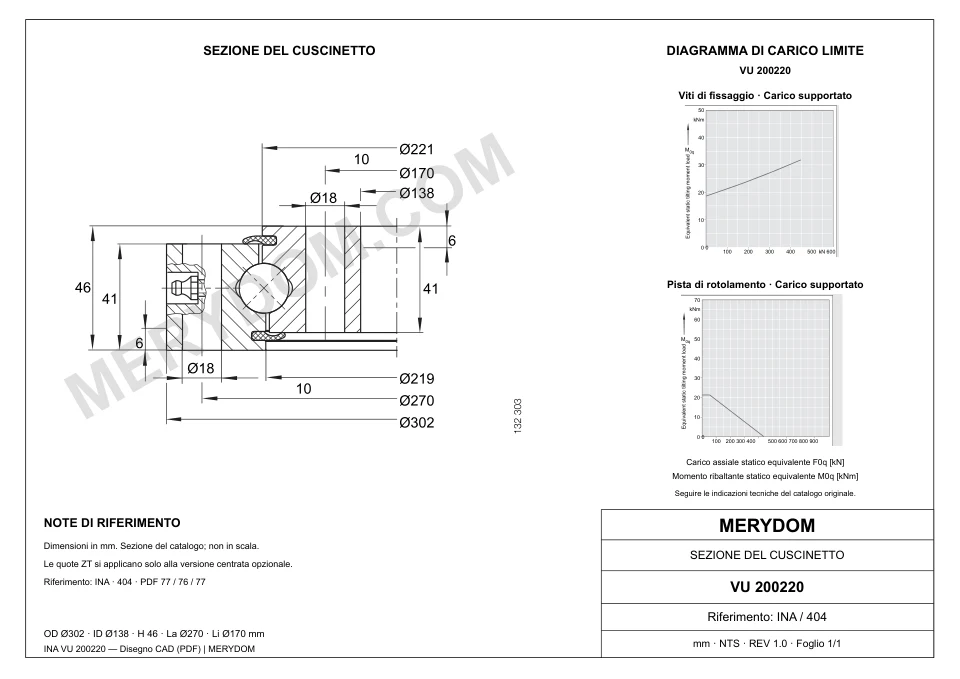

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 16 kg
- Diametro esterno totale (Da)
- 302 mm
- Diametro di centraggio esterno (DaZT)
- 300 mm
- Diametro interno totale (di)
- 138 mm
- Diametro di centraggio interno (diZT)
- 140 mm
- Diametro di catalogo Di (Di)
- 219 mm
- Diametro di catalogo da (da)
- 221 mm
- Altezza totale (H)
- 46 mm
- Altezza interna (h)
- 41 mm
- Lunghezza di centraggio esterna (T)
- 6 mm
- Lunghezza di centraggio interna (t)
- 6 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 270 mm
- Circonferenza bulloni anello interno (Li)
- 170 mm
- Diametro comune dei fori di montaggio (dB)
- 18 mm
- Fori di montaggio anello esterno (na)
- 10
- Fori di montaggio anello interno (ni)
- 10
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA VU 200220
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VU 200220 |
| Certificato intercambiabile con | INA VU 200220 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | Vu Serie |
| Modello di riferimento | VU 200220 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Senza dentatura |
| Dimensioni | |
| Massaa (Massaa) | 16 kg |
| Diametro esterno totale (Da) | 302 mm |
| Diametro di centraggio esterno (DaZT) | 300 mm |
| Diametro interno totale (di) | 138 mm |
| Diametro di centraggio interno (diZT) | 140 mm |
| Diametro di catalogo Di (Di) | 219 mm |
| Diametro di catalogo da (da) | 221 mm |
| Altezza totale (H) | 46 mm |
| Altezza interna (h) | 41 mm |
| Lunghezza di centraggio esterna (T) | 6 mm |
| Lunghezza di centraggio interna (t) | 6 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 270 mm |
| Circonferenza bulloni anello interno (Li) | 170 mm |
| Diametro comune dei fori di montaggio (dB) | 18 mm |
| Fori di montaggio anello esterno (na) | 10 |
| Fori di montaggio anello interno (ni) | 10 |
| Capacità di carico | |
| Carico radiale massimo ammissibile (Fr perm) | 78 kN |
| Capacità di carico assiale dinamica di base (Ca) | 201 kN |
| Capacità di carico assiale statica di base (C0a) | 435 kN |
| Capacità di carico radiale dinamica di base (Cr) | 132 kN |
| Capacità di carico radiale statica di base (C0r) | 197 kN |
| Gioco radiale (Gioco radiale) | 0,05 incl. 0,2 mm |
| Gioco assiale di inclinazione (Gioco assiale di inclinazione) | 0,08 incl. 0,33 mm |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

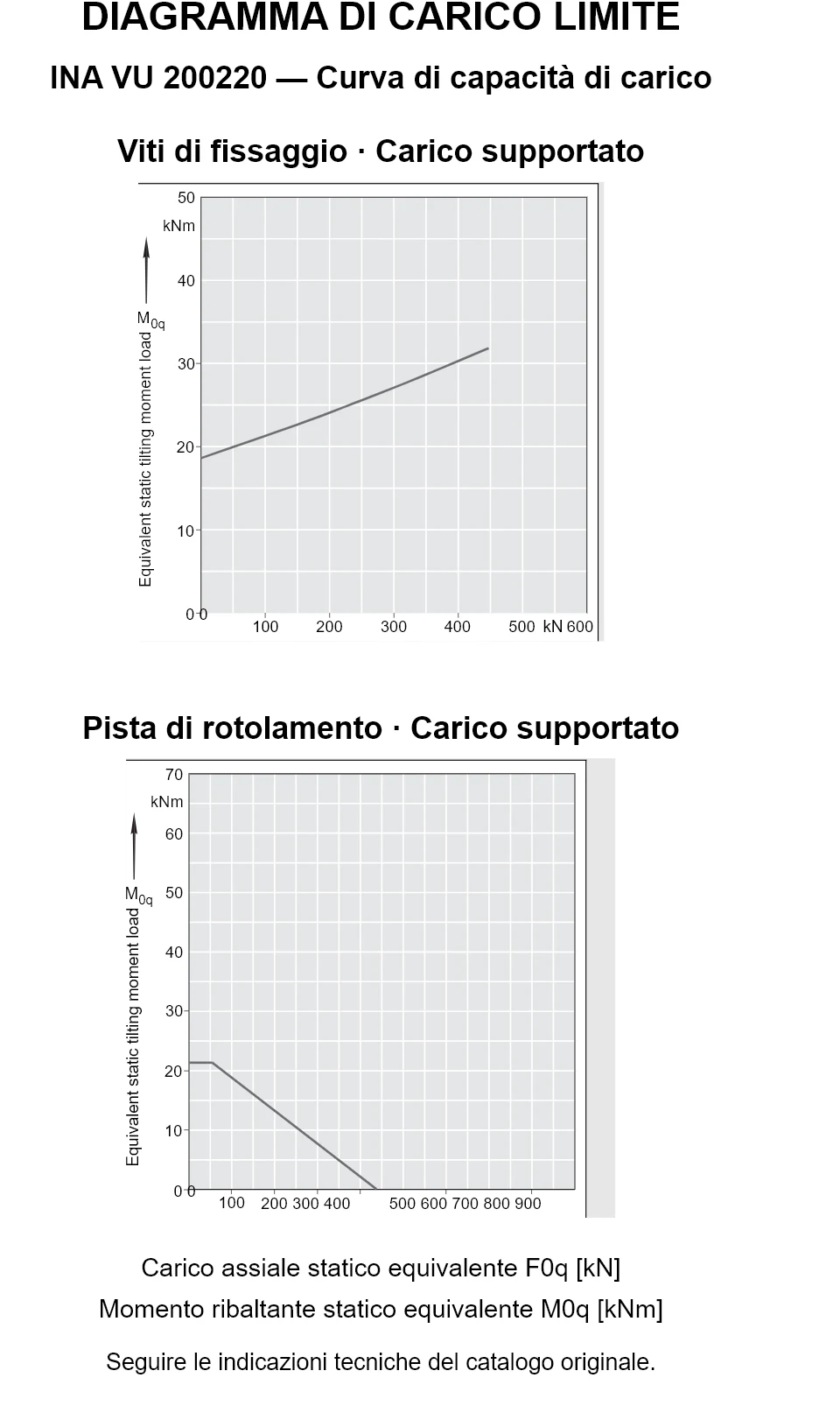

CAPACITÀ DI CARICO DELLA SERIE
Grafico di carico della serie Vu
Usa la sigla del modello nella legenda del catalogo come riferimento iniziale per la capacità a momento e a spinta.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per INA VU 200220
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
NOTA LEGALE E TECNICA
Certificazione indipendente del ricambio
- MERYDOM è il produttore e il soggetto certificatore del prodotto MERYDOM mostrato in questa pagina.
- Marchi e codici modello di terzi restano di proprietà dei rispettivi titolari e sono usati solo per identificare il riferimento di intercambiabilità previsto.
- MERYDOM è un produttore indipendente e non è affiliato, approvato o sponsorizzato dall’OEM indicato.
- La dichiarazione di intercambiabilità vale per la sigla corrispondente e l’ambito di verifica pubblicato; l’idoneità dipende da carichi, ciclo, installazione, lubrificazione e ambiente.
- L’offerta approvata, il disegno di produzione e l’accordo tecnico contrattuale regolano il prodotto finale fornito.
