INA VU 200220 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VU 200220. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA VU 200220. Seri: Vu. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dişlisiz.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

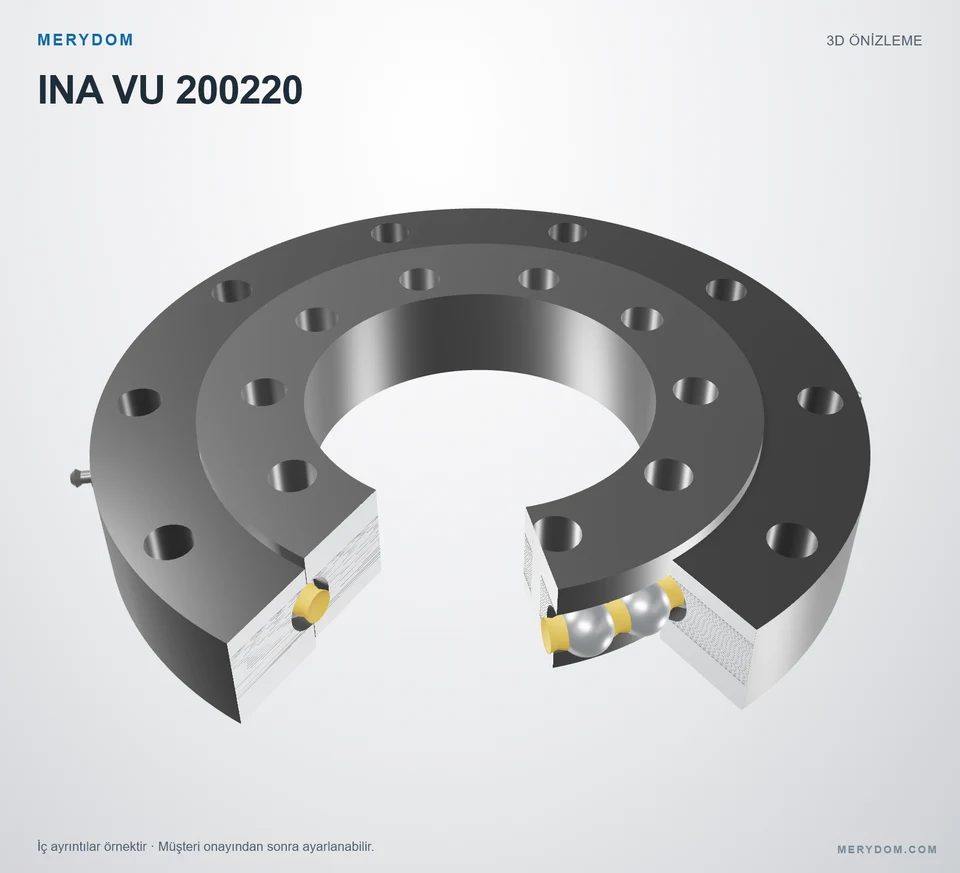

VU 200220
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VU 200220.
- Overall OD (Do)
- 302 mm
- Overall ID (di)
- 138 mm
- Toplam yükseklik
- 46 mm
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 10 / 10 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

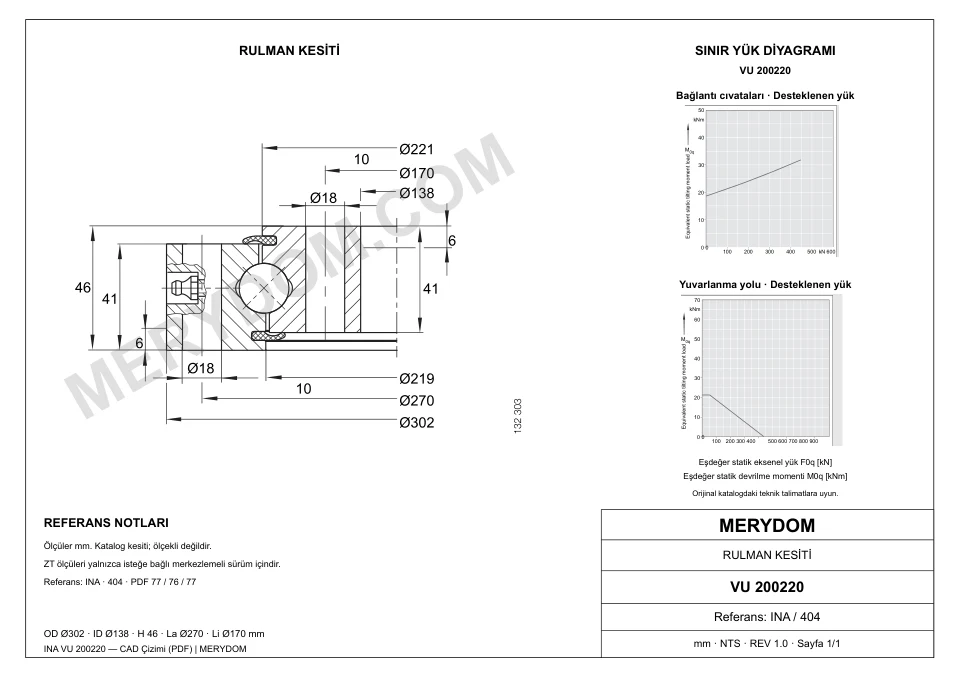

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 16 kg
- Toplam dış çap (Da)
- 302 mm
- Dış merkezleme çapı (DaZT)
- 300 mm
- Toplam iç çap (di)
- 138 mm
- İç merkezleme çapı (diZT)
- 140 mm
- Katalog çapı Di (Di)
- 219 mm
- Katalog çapı da (da)
- 221 mm
- Toplam yükseklik (H)
- 46 mm
- İç yükseklik (h)
- 41 mm
- Dış merkezleme uzunluğu (T)
- 6 mm
- İç merkezleme uzunluğu (t)
- 6 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 270 mm
- İç bilezik cıvata dairesi (Li)
- 170 mm
- Ortak montaj deliği çapı (dB)
- 18 mm
- Dış bilezik montaj deliği sayısı (na)
- 10
- İç bilezik montaj deliği sayısı (ni)
- 10
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA VU 200220 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VU 200220 |
| Şununla değiştirilebilirliği sertifikalı | INA VU 200220 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Vu Seri |
| Referans model | VU 200220 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Kütle (Kütle) | 16 kg |
| Toplam dış çap (Da) | 302 mm |
| Dış merkezleme çapı (DaZT) | 300 mm |
| Toplam iç çap (di) | 138 mm |
| İç merkezleme çapı (diZT) | 140 mm |
| Katalog çapı Di (Di) | 219 mm |
| Katalog çapı da (da) | 221 mm |
| Toplam yükseklik (H) | 46 mm |
| İç yükseklik (h) | 41 mm |
| Dış merkezleme uzunluğu (T) | 6 mm |
| İç merkezleme uzunluğu (t) | 6 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 270 mm |
| İç bilezik cıvata dairesi (Li) | 170 mm |
| Ortak montaj deliği çapı (dB) | 18 mm |
| Dış bilezik montaj deliği sayısı (na) | 10 |
| İç bilezik montaj deliği sayısı (ni) | 10 |
| Yük değerleri | |
| İzin verilen azami radyal yük (Fr perm) | 78 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 201 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 435 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 132 kN |
| Temel statik radyal yük kapasitesi (C0r) | 197 kN |
| Radyal boşluk (Radyal boşluk) | 0,05 incl. 0,2 mm |
| Eksenel devrilme boşluğu (Eksenel devrilme boşluğu) | 0,08 incl. 0,33 mm |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

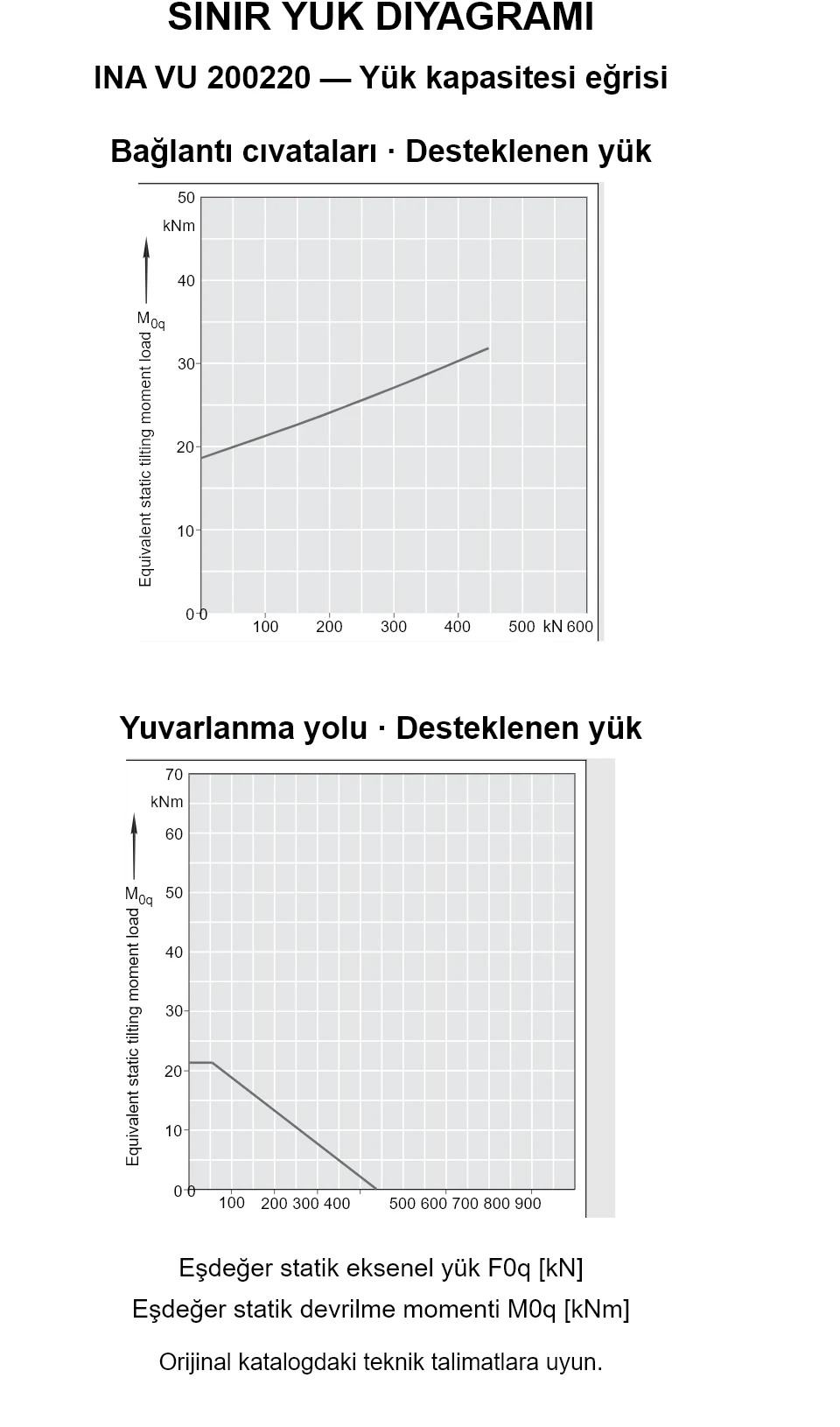

INA VU 200220 — Yük kapasitesi eğrisi
INA VU 200220 — Yük kapasitesi eğrisi
INA VU 200220 — Yük kapasitesi eğrisi. Orijinal katalogdaki teknik talimatlara uyun.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA VU 200220 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
