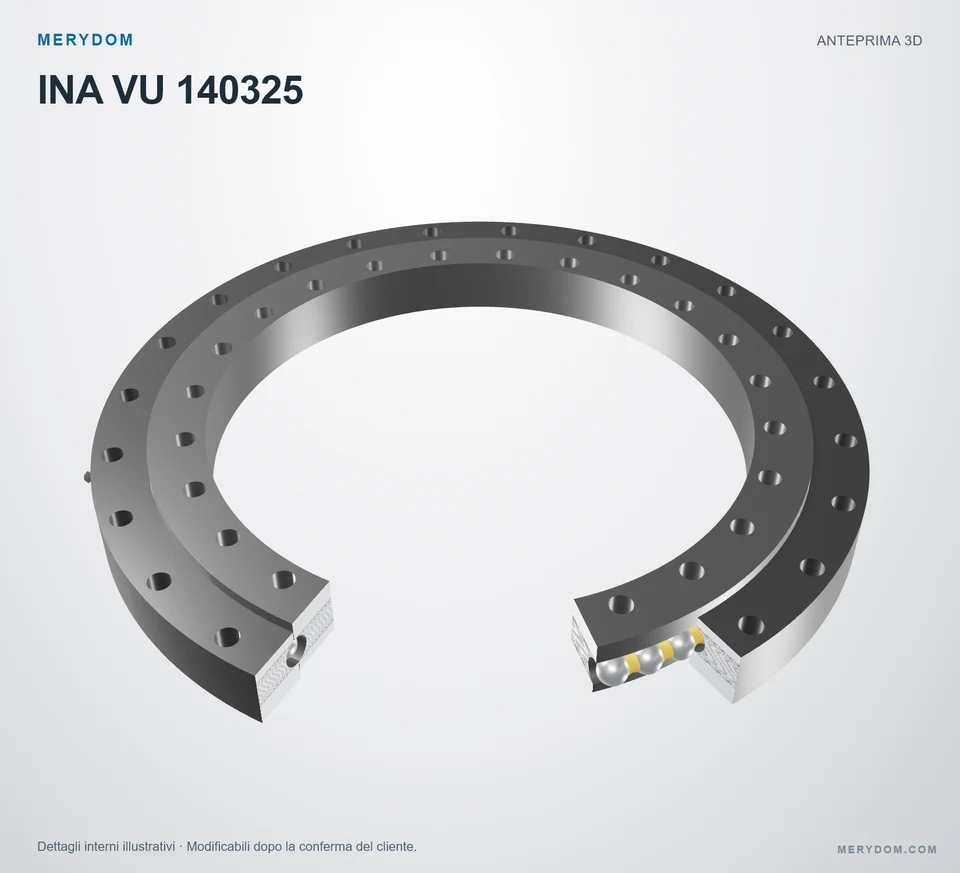

Cuscinetto di rotazione sostitutivo per INA VU 140325
Verificato di livello 3Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VU 140325. Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Modello di riferimento: INA VU 140325. Serie: Vu. Struttura del cuscinetto: Sfere a quattro punti di contatto. Configurazione dentatura: Senza dentatura.
MARCHIO MERYDOM · SOSTITUZIONE CERTIFICATADati prodotto certificatiVedi specifiche complete ↓ Garanzia di fabbrica
VU 140325
Cuscinetto di rotazione prodotto da MERYDOM e verificato per l’intercambiabilità con INA VU 140325.
- Overall OD (Do)
- 380 mm
- Overall ID (di)
- 270 mm
- Altezza totale
- 35 mm
- Configurazione dentatura
- Senza dentatura
- Fori di fissaggio
- 24 / 24 esterno / interno
- Design del cuscinetto
- Sfere a quattro punti di contatto
Verificato da MERYDOMLivello 3 · Registro di verifica tecnica
- Intercambiabilità dimensionale verificata
- Materiali controllati da MERYDOM
- Documentazione di fabbrica disponibile

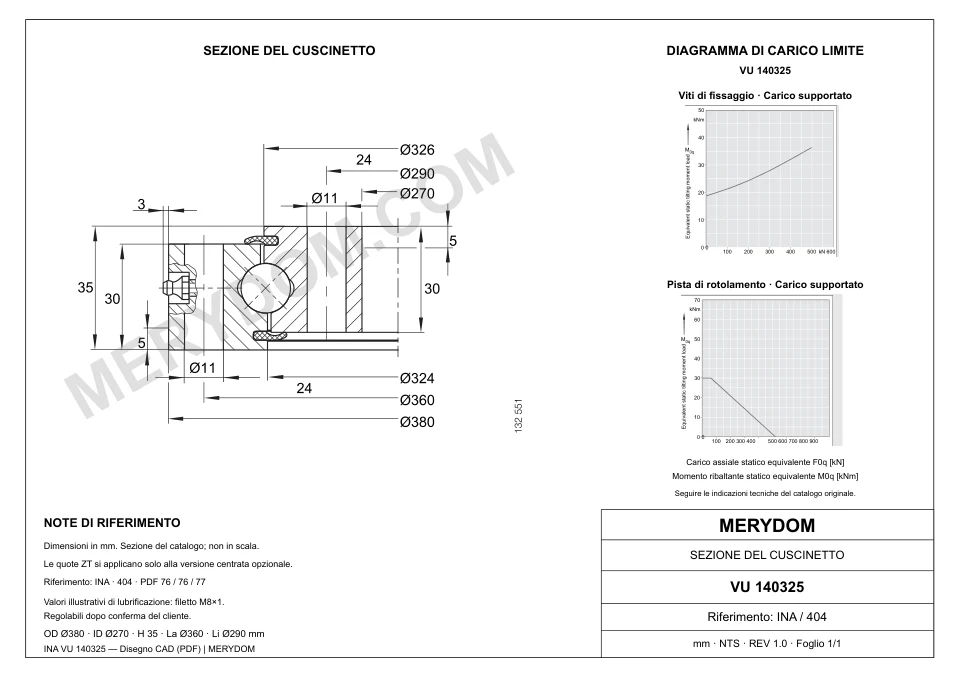

DIMENSIONI DEL PRODOTTO
Vedi specifiche complete ↓Dimensioni e interfacce pubblicate
Qui sono riportati tutti i valori disponibili di dimensioni, interfacce di montaggio e dentatura nell’unità originale pubblicata.
Dimensioni
- Massaa (Massaa)
- 12 kg
- Diametro esterno totale (Da)
- 380 mm
- Diametro di centraggio esterno (DaZT)
- 378 mm
- Diametro interno totale (di)
- 270 mm
- Diametro di centraggio interno (diZT)
- 272 mm
- Diametro di catalogo Di (Di)
- 324 mm
- Diametro di catalogo da (da)
- 326 mm
- Altezza totale (H)
- 35 mm
- Altezza interna (h)
- 30 mm
- Lunghezza di centraggio esterna (T)
- 5 mm
- Lunghezza di centraggio interna (t)
- 5 mm
- Quota massima u (u)
- 3 mm
Montaggio
- Circonferenza bulloni anello esterno (La)
- 360 mm
- Circonferenza bulloni anello interno (Li)
- 290 mm
- Diametro comune dei fori di montaggio (dB)
- 11 mm
- Fori di montaggio anello esterno (na)
- 24
- Fori di montaggio anello interno (ni)
- 24
SPECIFICA CERTIFICATA MERYDOM
Verificato in fabbrica da MERYDOM · Registro controllatoSpecifiche del cuscinetto di rotazione INA VU 140325
Identità del prodotto MERYDOM, certificazione, materiali e dati dimensionali della sostituzione certificata.
| Parametro tecnico | Valore prodotto certificato MERYDOM |
|---|---|
| Prodotto certificato MERYDOM | |
| Marca prodotto | MERYDOM |
| Modello MERYDOM | VU 140325 |
| Certificato intercambiabile con | INA VU 140325 |
| Verifica di fabbrica | Livello 3 · Verificato da ingegneria |
| Verificato da | Reparto tecnico MERYDOM |
| Metadati di verifica | Registro interno controllato; data e revisione del disegno non sono pubblicate. |
| Materiali | |
| Opzioni configurabili del materiale degli anelli | 42CrMo / 50Mn |
| Materiale tenuta | NBR · Gomma nitrilica |
| Opzioni configurabili del materiale del distanziatore | Nylon tecnico / Ottone |
| Identificazione | |
| Marchio di riferimento | INA |
| Serie | Vu Serie |
| Modello di riferimento | VU 140325 |
| Sistema di misura | Metricoo |
| Struttura del cuscinetto | Sfere a quattro punti di contatto |
| Configurazione dentatura | Senza dentatura |
| Dimensioni | |
| Massaa (Massaa) | 12 kg |
| Diametro esterno totale (Da) | 380 mm |
| Diametro di centraggio esterno (DaZT) | 378 mm |
| Diametro interno totale (di) | 270 mm |
| Diametro di centraggio interno (diZT) | 272 mm |
| Diametro di catalogo Di (Di) | 324 mm |
| Diametro di catalogo da (da) | 326 mm |
| Altezza totale (H) | 35 mm |
| Altezza interna (h) | 30 mm |
| Lunghezza di centraggio esterna (T) | 5 mm |
| Lunghezza di centraggio interna (t) | 5 mm |
| Quota massima u (u) | 3 mm |
| Montaggio | |
| Circonferenza bulloni anello esterno (La) | 360 mm |
| Circonferenza bulloni anello interno (Li) | 290 mm |
| Diametro comune dei fori di montaggio (dB) | 11 mm |
| Fori di montaggio anello esterno (na) | 24 |
| Fori di montaggio anello interno (ni) | 24 |
| Capacità di carico | |
| Carico radiale massimo ammissibile (Fr perm) | 67,2 kN |
| Capacità di carico assiale dinamica di base (Ca) | 146 kN |
| Capacità di carico assiale statica di base (C0a) | 460 kN |
| Capacità di carico radiale dinamica di base (Cr) | 95 kN |
| Capacità di carico radiale statica di base (C0r) | 208 kN |
| Gioco radiale (Gioco radiale) | 0,04 incl. 0,14 mm |
| Gioco assiale di inclinazione (Gioco assiale di inclinazione) | 0,07 incl. 0,23 mm |
Livello 3 · Verificato dall’ufficio tecnico MERYDOMVerificato da Reparto tecnico MERYDOM. La data della prova e la revisione del disegno non sono pubblicate.

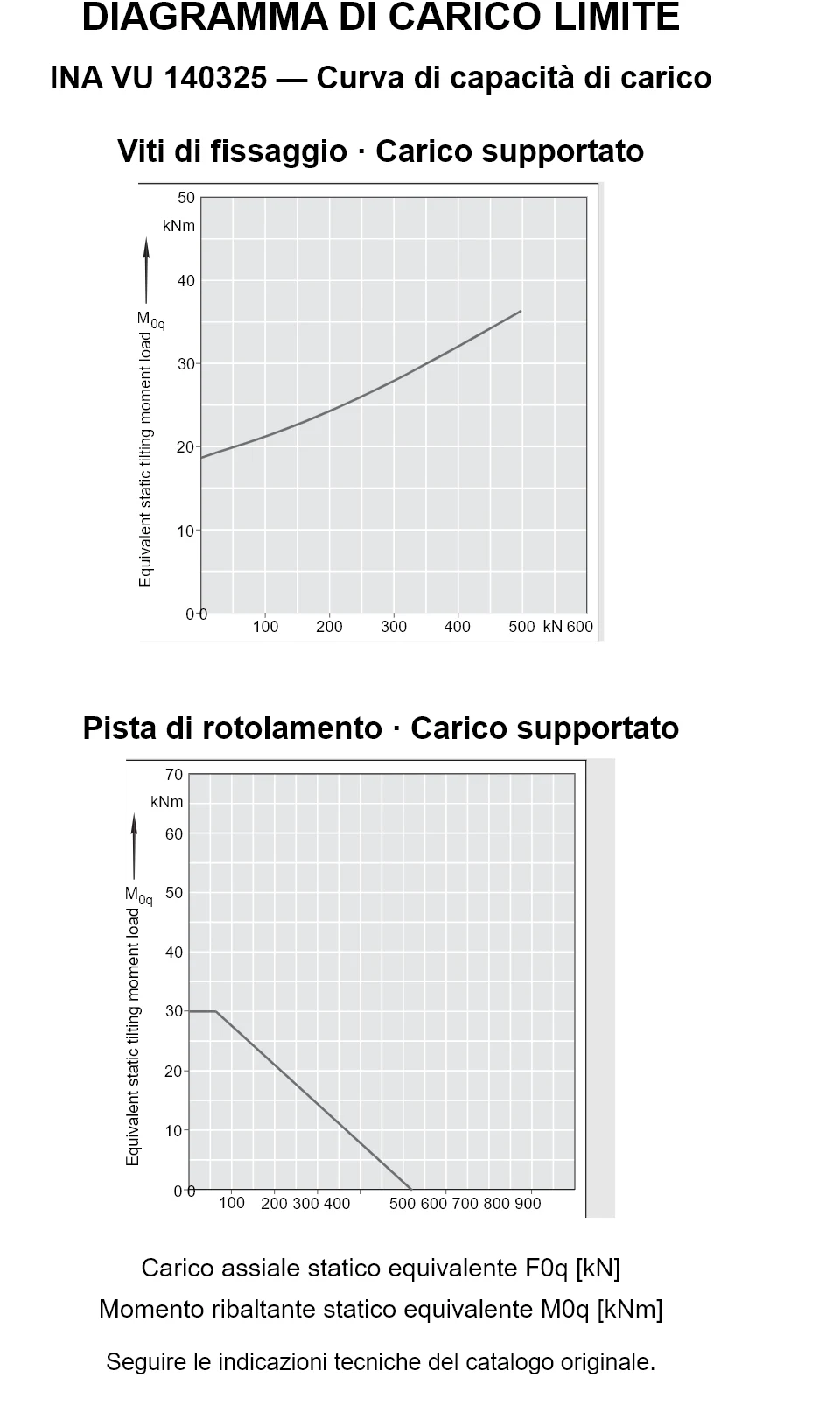

INA VU 140325 — Curva di capacità di carico
INA VU 140325 — Curva di capacità di carico
INA VU 140325 — Curva di capacità di carico. Seguire le indicazioni tecniche del catalogo originale.
Nota di selezione tecnica
Questo diagramma è un ausilio di preselezione. L’approvazione finale MERYDOM deve considerare anche rigidezza del montaggio, capacità dei bulloni, ciclo di lavoro, lubrificazione e condizioni operative.
INGEGNERIA MERYDOM
Ricambio MERYDOM per INA VU 140325
Questo cuscinetto MERYDOM è stato verificato rispetto a ingombro, interfacce di montaggio, dentatura e specifica materiali pubblicati per l’uso sostitutivo.
Costruzione MERYDOM
- Opzioni configurabili del materiale degli anelli 42CrMo o 50Mn
- Sistema di tenuta in gomma nitrilica NBR
- Opzioni configurabili del distanziatore in nylon tecnico o ottone
Documentazione di fabbrica
- Verifica del reparto tecnico MERYDOM
- Le prove di verifica sono conservate nel registro interno controllato
- La revisione del disegno e il pacchetto documentale finale sono confermati con l’offerta
Conferma applicazione
- Confermare planarità del supporto, classe e precarico bulloni
- Verificare carichi applicati, ciclo di lavoro e lubrificazione
- Confermare temperatura, ambiente e condizioni di installazione
