Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

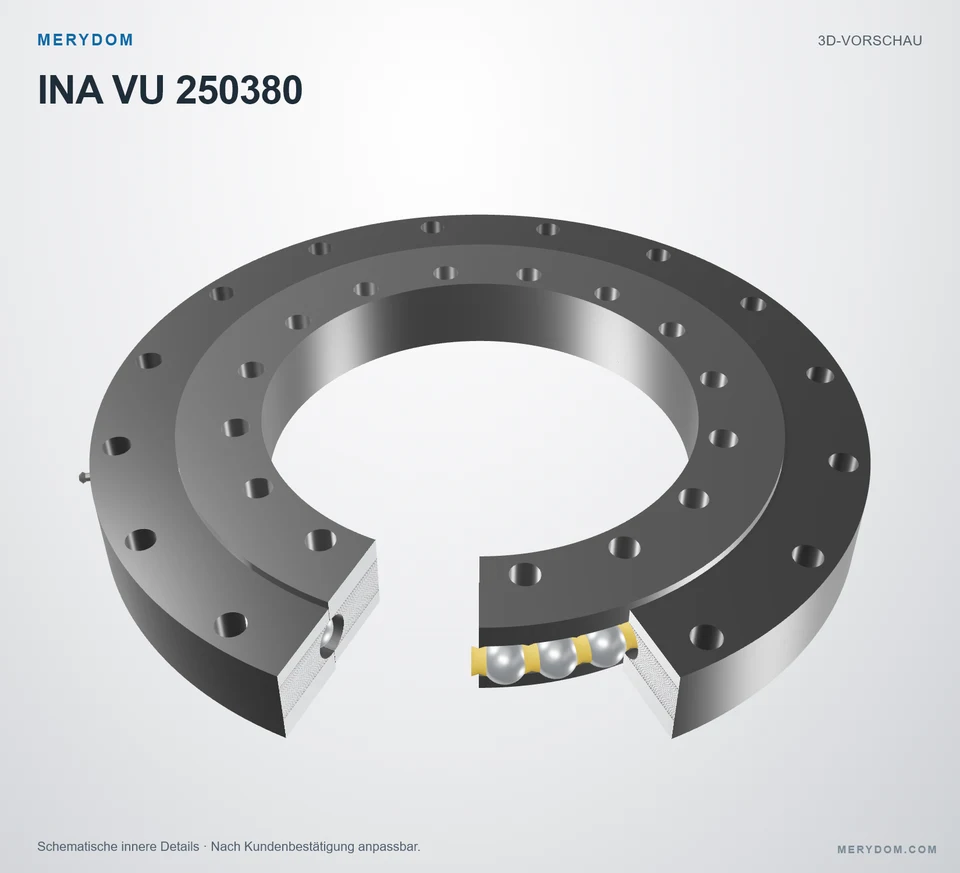

Drehverbindung als Ersatz für INA VU 250380
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VU 250380. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VU 250380. Serie: Vu. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VU 250380
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VU 250380.
- Overall OD (Do)
- 485 mm
- Overall ID (di)
- 275 mm
- Gesamthöhe
- 55 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 16 / 16 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 44 kg
- Gesamt-Außendurchmesser (Da)
- 485 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 483 mm
- Gesamt-Innendurchmesser (di)
- 275 mm
- Innerer Zentrierdurchmesser (diZT)
- 277 mm
- Katalogdurchmesser Di (Di)
- 379 mm
- Katalogdurchmesser da (da)
- 381 mm
- Gesamthöhe (H)
- 55 mm
- Innenhöhe (h)
- 50 mm
- Äußere Zentrierlänge (T)
- 8 mm
- Innere Zentrierlänge (t)
- 8 mm
Befestigung
- Lochkreis Außenring (La)
- 453 mm
- Lochkreis Innenring (Li)
- 307 mm
- Gemeinsamer Montagebohrungsdurchmesser (dB)
- 18 mm
- Montagebohrungen am Außenring (na)
- 16
- Montagebohrungen am Innenring (ni)
- 16
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VU 250380
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VU 250380 |
| Zertifiziert austauschbar mit | INA VU 250380 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vu Serie |
| Referenzmodell | VU 250380 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Massee (Massee) | 44 kg |
| Gesamt-Außendurchmesser (Da) | 485 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 483 mm |
| Gesamt-Innendurchmesser (di) | 275 mm |
| Innerer Zentrierdurchmesser (diZT) | 277 mm |
| Katalogdurchmesser Di (Di) | 379 mm |
| Katalogdurchmesser da (da) | 381 mm |
| Gesamthöhe (H) | 55 mm |
| Innenhöhe (h) | 50 mm |
| Äußere Zentrierlänge (T) | 8 mm |
| Innere Zentrierlänge (t) | 8 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 453 mm |
| Lochkreis Innenring (Li) | 307 mm |
| Gemeinsamer Montagebohrungsdurchmesser (dB) | 18 mm |
| Montagebohrungen am Außenring (na) | 16 |
| Montagebohrungen am Innenring (ni) | 16 |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 124,8 kN |
| Dynamische axiale Grundtragzahl (Ca) | 350 kN |
| Statische axiale Grundtragzahl (C0a) | 800 kN |
| Dynamische radiale Grundtragzahl (Cr) | 230 kN |
| Statische radiale Grundtragzahl (C0r) | 360 kN |
| Radialspiel (Radialspiel) | 0,06 incl. 0,25 mm |
| Axiales Kippspiel (Axiales Kippspiel) | 0,11 incl. 0,41 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

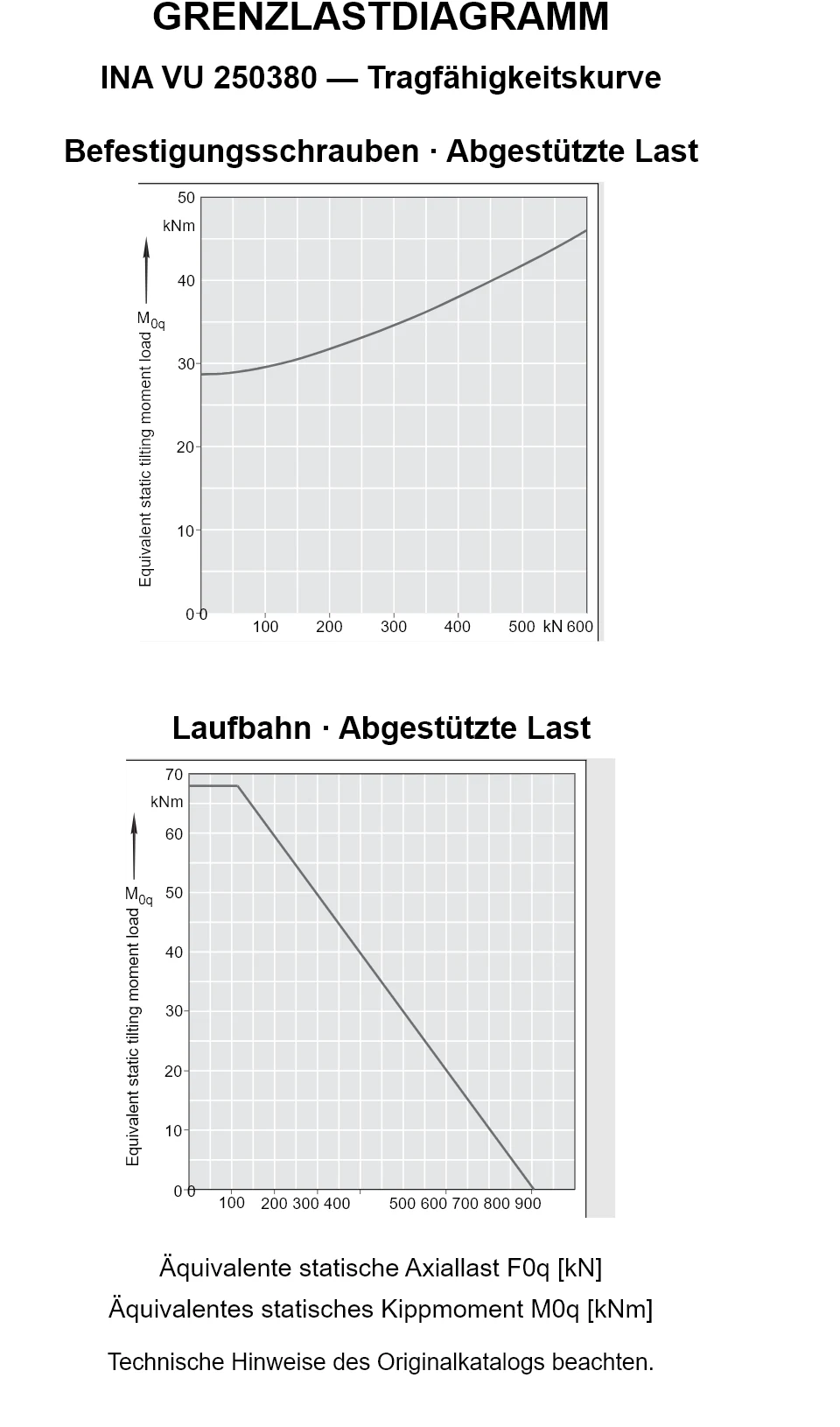

Traglastdiagramm der Serie Vu
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VU 250380
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
