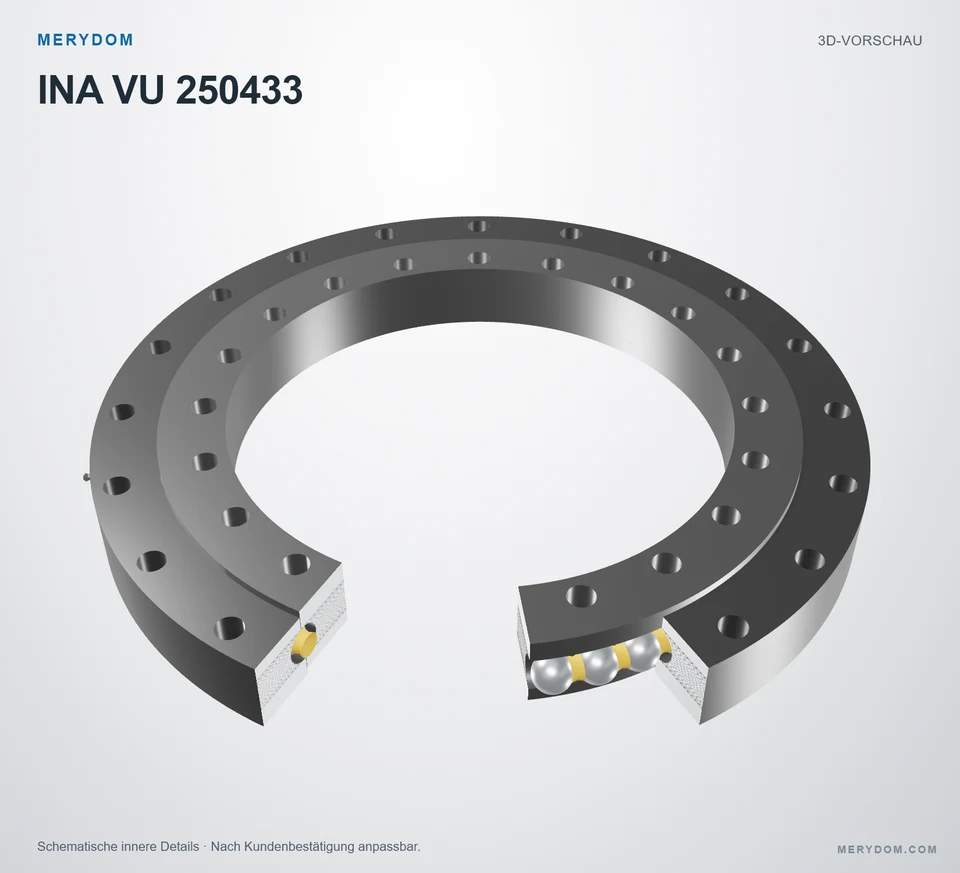

Drehverbindung als Ersatz für INA VU 250433
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VU 250433. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA VU 250433. Serie: Vu. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VU 250433
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA VU 250433.
- Overall OD (Do)
- 522 mm
- Overall ID (di)
- 344 mm
- Gesamthöhe
- 55 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 20 / 20 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 41 kg
- Gesamt-Außendurchmesser (Da)
- 522 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 520 mm
- Gesamt-Innendurchmesser (di)
- 344 mm
- Innerer Zentrierdurchmesser (diZT)
- 346 mm
- Katalogdurchmesser Di (Di)
- 432 mm
- Katalogdurchmesser da (da)
- 434 mm
- Gesamthöhe (H)
- 55 mm
- Innenhöhe (h)
- 50 mm
- Äußere Zentrierlänge (T)
- 8 mm
- Innere Zentrierlänge (t)
- 8 mm
Befestigung
- Lochkreis Außenring (La)
- 490 mm
- Lochkreis Innenring (Li)
- 376 mm
- Montagebohrungen am Außenring (na)
- 20
- Montagebohrungen am Innenring (ni)
- 20
- Gemeinsamer Montagebohrungsdurchmesser (dB)
- 18 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA VU 250433
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VU 250433 |
| Zertifiziert austauschbar mit | INA VU 250433 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Vu Serie |
| Referenzmodell | VU 250433 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Massee (Massee) | 41 kg |
| Gesamt-Außendurchmesser (Da) | 522 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 520 mm |
| Gesamt-Innendurchmesser (di) | 344 mm |
| Innerer Zentrierdurchmesser (diZT) | 346 mm |
| Katalogdurchmesser Di (Di) | 432 mm |
| Katalogdurchmesser da (da) | 434 mm |
| Gesamthöhe (H) | 55 mm |
| Innenhöhe (h) | 50 mm |
| Äußere Zentrierlänge (T) | 8 mm |
| Innere Zentrierlänge (t) | 8 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 490 mm |
| Lochkreis Innenring (Li) | 376 mm |
| Montagebohrungen am Außenring (na) | 20 |
| Montagebohrungen am Innenring (ni) | 20 |
| Gemeinsamer Montagebohrungsdurchmesser (dB) | 18 mm |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 156 kN |
| Dynamische axiale Grundtragzahl (Ca) | 370 kN |
| Statische axiale Grundtragzahl (C0a) | 910 kN |
| Dynamische radiale Grundtragzahl (Cr) | 243 kN |
| Statische radiale Grundtragzahl (C0r) | 410 kN |
| Radialspiel (Radialspiel) | 0,06 incl. 0,25 mm |
| Axiales Kippspiel (Axiales Kippspiel) | 0,11 incl. 0,41 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT
Traglastdiagramm der Serie Vu
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA VU 250433
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
