Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

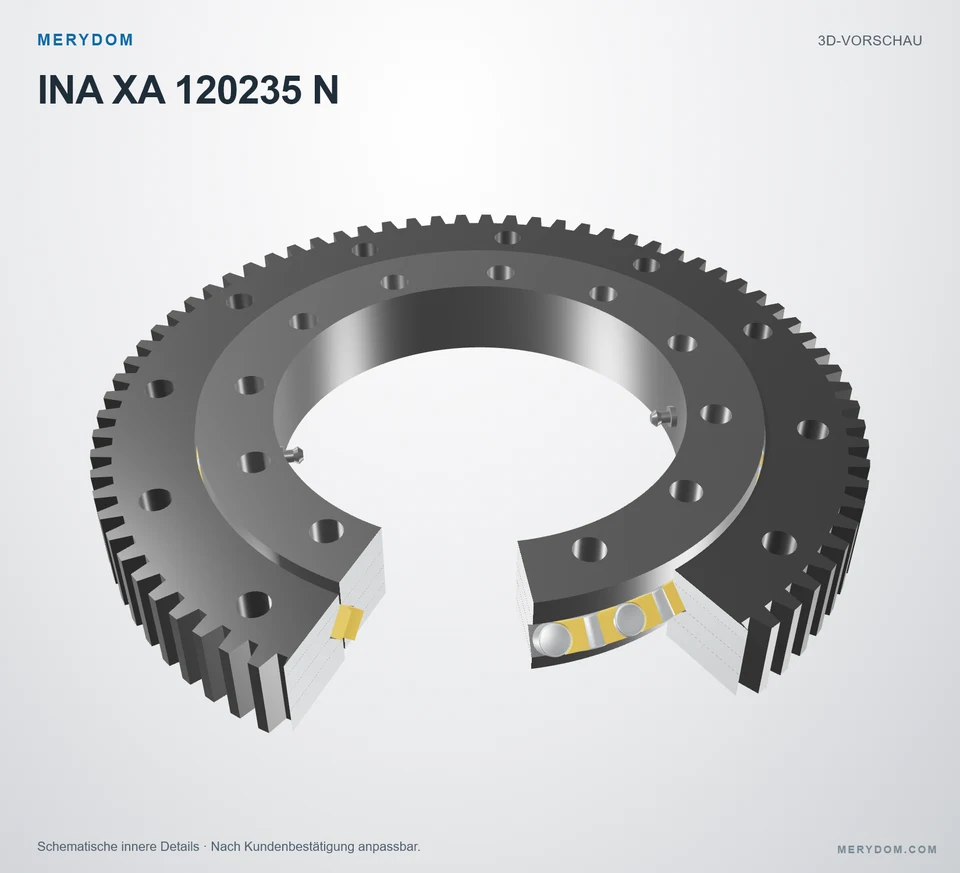

Drehverbindung als Ersatz für INA XA 120235 N
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XA 120235 N. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA XA 120235 N. Serie: Xa. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
XA 120235 N
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XA 120235 N.
- Overall OD (Do)
- 318,8 mm
- Overall ID (di)
- 171 mm
- Gesamthöhe
- 40 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 12 / 12 außen / innen
- Lagerbauart
- Kreuzrollenlager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Maßlich geprüfter Ersatz
- Kontrollierte Materialien
- Werksdokumentation

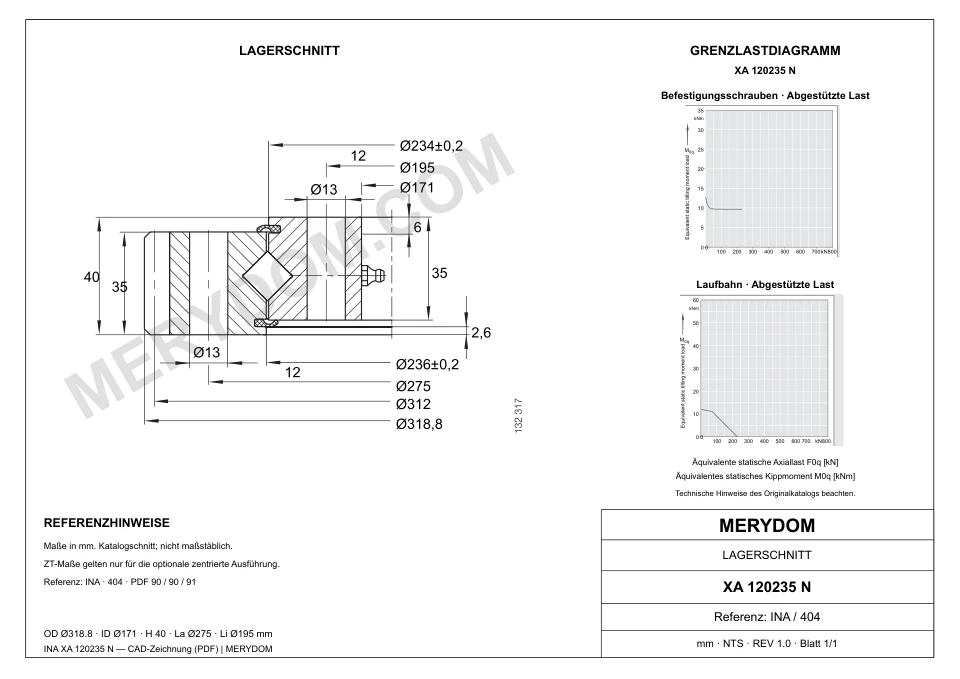

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 13,3 kg
- Gesamt-Außendurchmesser (Da)
- 318,8 mm
- Gesamt-Innendurchmesser (di)
- 171 mm
- Innerer Zentrierdurchmesser (diZT)
- 173 mm
- Katalogdurchmesser Di (Di)
- 236±0,2 mm
- Katalog-Zentrierdurchmesser DiZT (DiZT)
- 238 mm
- Katalogdurchmesser da (da)
- 234±0,2 mm
- Äußere Zentrierlänge (T)
- 2,6 mm
- Innere Zentrierlänge (t)
- 6 mm
- Gesamthöhe (H)
- 40 mm
- Innenhöhe (h)
- 35 mm
- Außenringhöhe laut Katalog
- 35 mm
Befestigung
- Lochkreis Außenring (La)
- 275 mm
- Lochkreis Innenring (Li)
- 195 mm
- Montagebohrungen am Außenring (na)
- 12
- Montagebohrungen am Innenring (ni)
- 12
- Gemeinsamer Montagebohrungsdurchmesser (dB)
- 13 mm
- Montagebohrungsdurchmesser am Außenring (dB)
- 13 mm
- Montagebohrungsdurchmesser am Innenring (dB)
- 13 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d0)
- 312 mm
- Verzahnungsmodul (m)
- 4 mm
- Zähnezahl (z)
- 78
- Zahnbreite (b)
- 35 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA XA 120235 N
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | XA 120235 N |
| Zertifiziert austauschbar mit | INA XA 120235 N |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Xa Serie |
| Referenzmodell | XA 120235 N |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Massee (Massee) | 13,3 kg |
| Gesamt-Außendurchmesser (Da) | 318,8 mm |
| Gesamt-Innendurchmesser (di) | 171 mm |
| Innerer Zentrierdurchmesser (diZT) | 173 mm |
| Katalogdurchmesser Di (Di) | 236±0,2 mm |
| Katalog-Zentrierdurchmesser DiZT (DiZT) | 238 mm |
| Katalogdurchmesser da (da) | 234±0,2 mm |
| Äußere Zentrierlänge (T) | 2,6 mm |
| Innere Zentrierlänge (t) | 6 mm |
| Gesamthöhe (H) | 40 mm |
| Innenhöhe (h) | 35 mm |
| Außenringhöhe laut Katalog | 35 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 275 mm |
| Lochkreis Innenring (Li) | 195 mm |
| Montagebohrungen am Außenring (na) | 12 |
| Montagebohrungen am Innenring (ni) | 12 |
| Gemeinsamer Montagebohrungsdurchmesser (dB) | 13 mm |
| Montagebohrungsdurchmesser am Außenring (dB) | 13 mm |
| Montagebohrungsdurchmesser am Innenring (dB) | 13 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d0) | 312 mm |
| Verzahnungsmodul (m) | 4 mm |
| Zähnezahl (z) | 78 |
| Zahnbreite (b) | 35 mm |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 49,6 kN |
| Normale Zahnkraft (Fznorm) | 11 kN |
| Maximale Zahnkraft (Fzmax) | 16,1 kN |
| Dynamische axiale Grundtragzahl (Ca) | 135 kN |
| Statische axiale Grundtragzahl (C0a) | 235 kN |
| Dynamische radiale Grundtragzahl (Cr) | 86 kN |
| Statische radiale Grundtragzahl (C0r) | 115 kN |
| Vorspannung (Vorspannung) | 0 incl. 0,02 mm |
| Weitere Angaben | |
| Anzahl der Schmierstellen laut Katalog | 2 |
| Schmieranschlussspezifikation laut Katalog | DIN 71412-A M10×1 |
| Ring mit Schmierstellen laut Katalog | Innenring |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

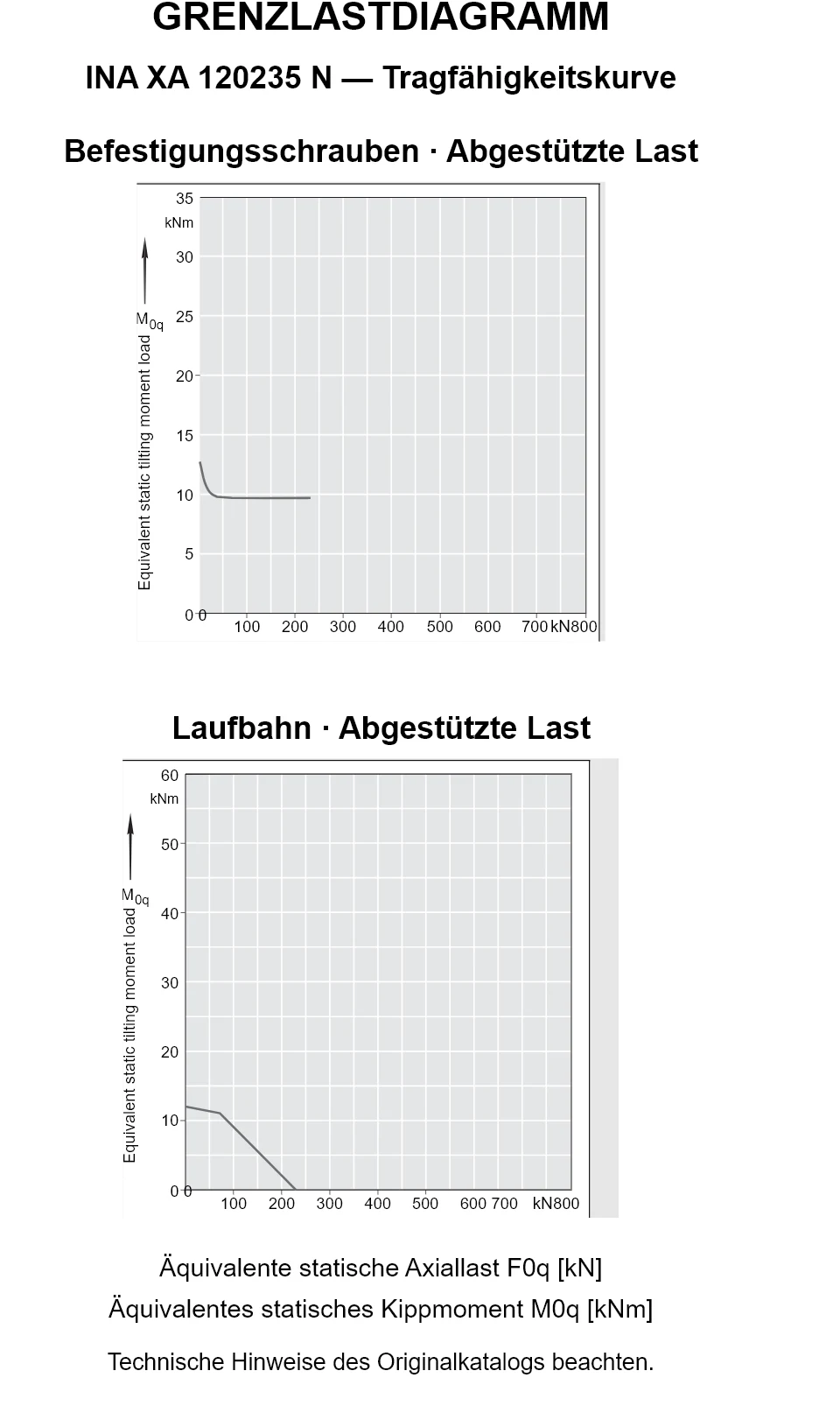

INA XA 120235 N — Tragfähigkeitskurve
INA XA 120235 N — Tragfähigkeitskurve
INA XA 120235 N — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA XA 120235 N
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
