Drehverbindung als Ersatz für INA XSI 140844 N
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XSI 140844 N. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA XSI 140844 N. Serie: Xsi 14. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

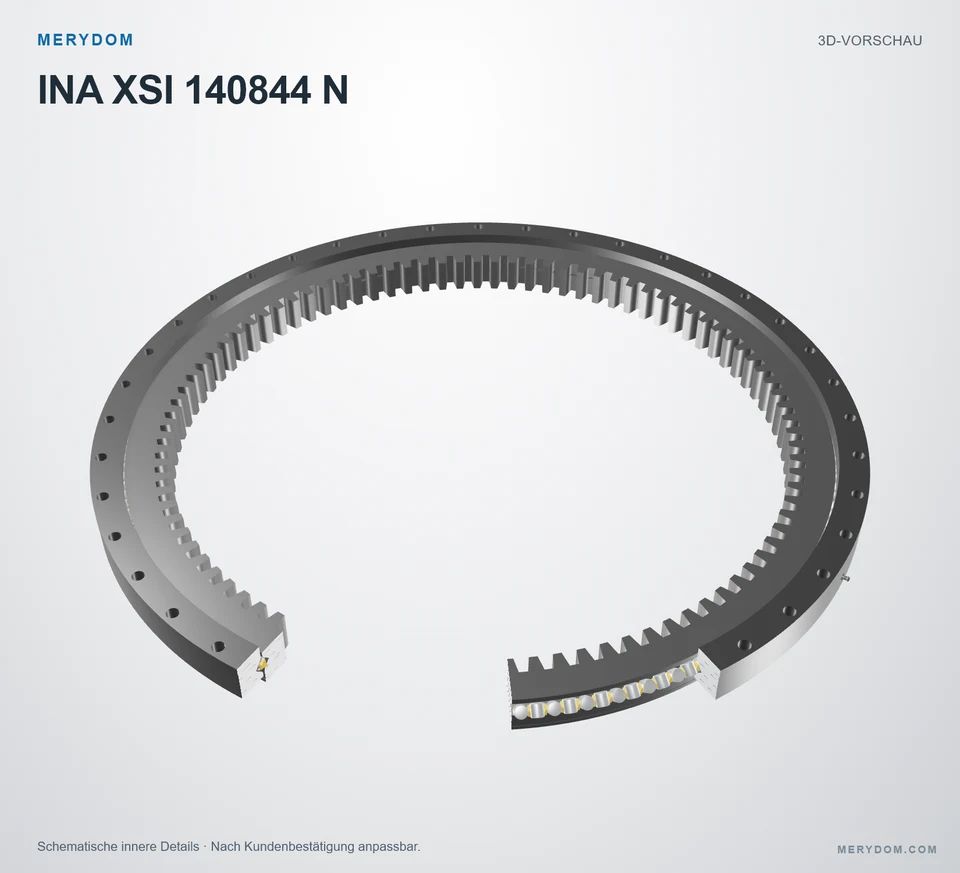

XSI 140844 N
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XSI 140844 N.
- Overall OD (Do)
- 914 mm
- Overall ID (di)
- 736 mm
- Gesamthöhe
- 56 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 40 / 40 außen / innen
- Lagerbauart
- Kreuzrollenlager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 69 kg
- Gesamt-Außendurchmesser (Da)
- 914 mm
- Gesamt-Innendurchmesser (di)
- 736 mm
- Katalogdurchmesser Di (Di)
- 845+0,6 mm
- Katalogdurchmesser da (da)
- 841 mm
- Gesamthöhe (H)
- 56 mm
Befestigung
- Lochkreis Außenring (La)
- 890 mm
- Montagebohrungen am Außenring (na)
- 40
- Lochkreis Innenring (Li)
- 805 mm
- Montagebohrungen am Innenring (ni)
- 40
Verzahnung
- Verzahnungsmodul (m)
- 8 mm
- Zähnezahl (z)
- 94
- Teilkreisdurchmesser der Verzahnung (d0)
- 752 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA XSI 140844 N
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | XSI 140844 N |
| Zertifiziert austauschbar mit | INA XSI 140844 N |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Xsi 14 Serie |
| Referenzmodell | XSI 140844 N |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Massee (Massee) | 69 kg |
| Gesamt-Außendurchmesser (Da) | 914 mm |
| Gesamt-Innendurchmesser (di) | 736 mm |
| Katalogdurchmesser Di (Di) | 845+0,6 mm |
| Katalogdurchmesser da (da) | 841 mm |
| Gesamthöhe (H) | 56 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 890 mm |
| Montagebohrungen am Außenring (na) | 40 |
| Lochkreis Innenring (Li) | 805 mm |
| Montagebohrungen am Innenring (ni) | 40 |
| Verzahnung | |
| Verzahnungsmodul (m) | 8 mm |
| Zähnezahl (z) | 94 |
| Teilkreisdurchmesser der Verzahnung (d0) | 752 mm |
| Tragzahlen | |
| Normale Zahnkraft (Fznorm) | 31,4 kN |
| Maximale Zahnkraft (Fzmax) | 46,7 kN |
| Dynamische axiale Grundtragzahl (Ca) | 340 kN |
| Statische axiale Grundtragzahl (C0a) | 1.050 kN |
| Dynamische radiale Grundtragzahl (Cr) | 215 kN |
| Statische radiale Grundtragzahl (C0r) | 510 kN |
| Vorspannung (Vorspannung) | 0,01 incl. 0,04 mm |
| Maximal zulässige Radiallast (Fr perm) | 165,2 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

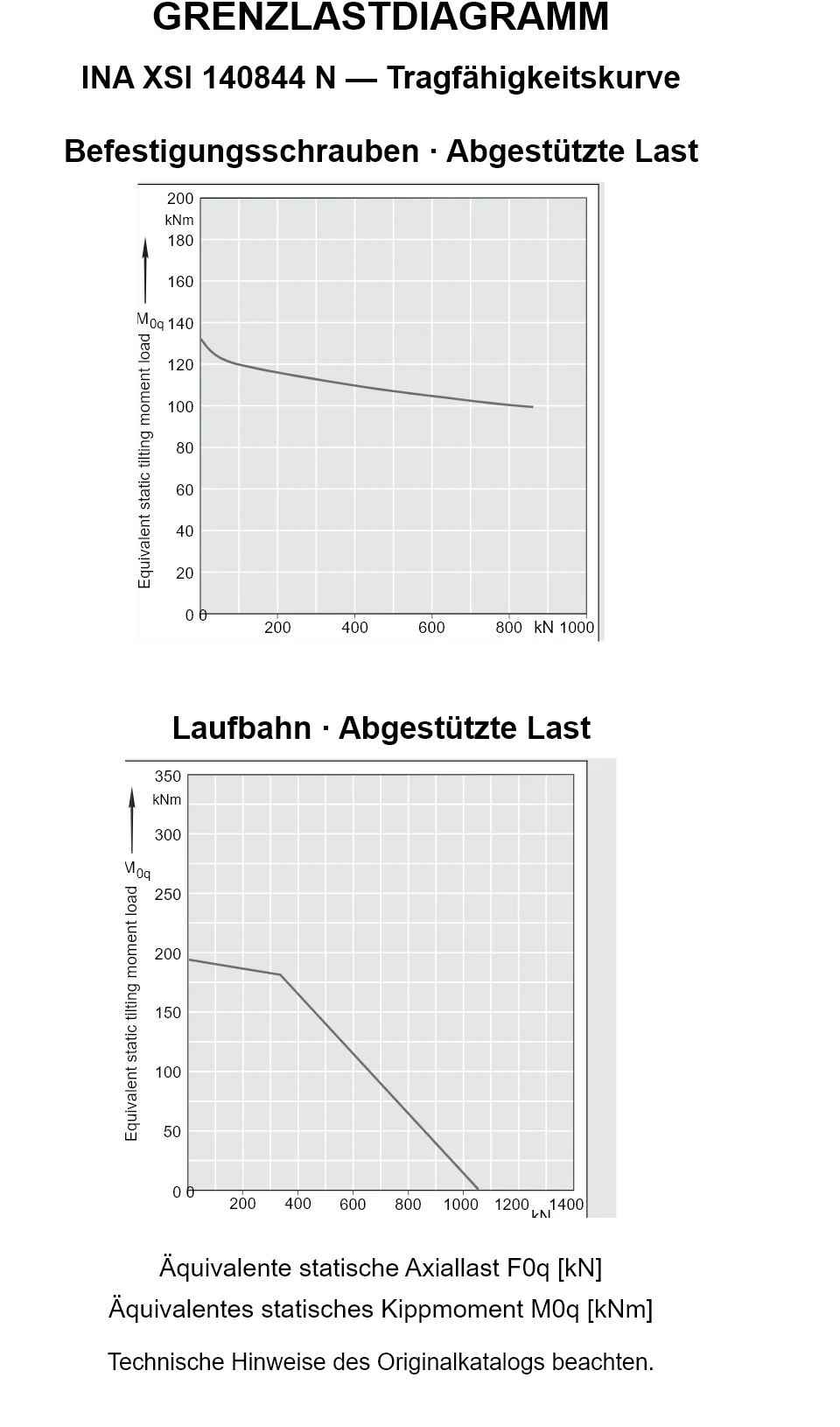

INA XSI 140844 N — Tragfähigkeitskurve
INA XSI 140844 N — Tragfähigkeitskurve
INA XSI 140844 N — Tragfähigkeitskurve. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA XSI 140844 N
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
