Drehverbindung als Ersatz für INA XSI 141094 N

Name: MERYDOM Replacement for INA XSI 141094 N Slewing Bearing
Brand: MERYDOM
SKU: XSI 141094 N

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

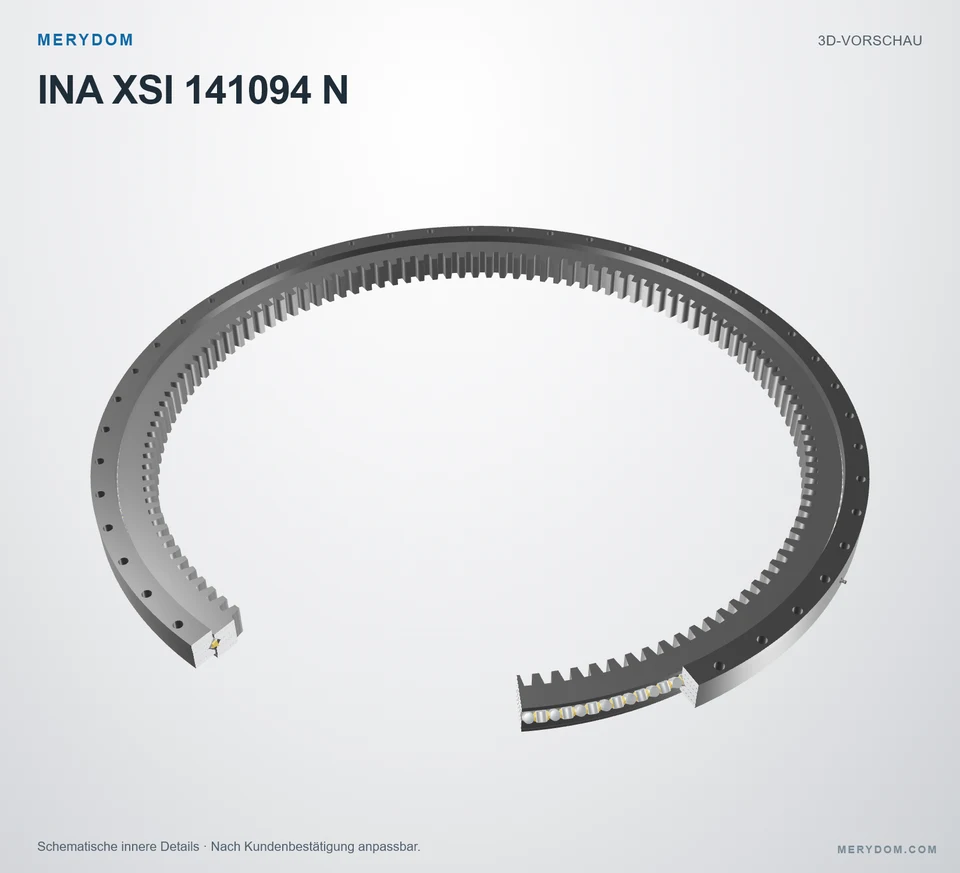

XSI 141094 N

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XSI 141094 N.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 1164 mm
Overall ID (di): 984 mm
Gesamthöhe: Nicht veröffentlicht
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 48 / 48 außen / innen
Lagerbauart: Kreuzrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (Massee): 91 kg
Gesamt-Außendurchmesser (Da): 1.164 mm
Gesamt-Innendurchmesser (di): 984 mm
Katalogdurchmesser Di (Di): 1095+0,7 1 mm
Katalogdurchmesser da (da): 91 mm

Befestigung

Lochkreis Außenring (La): 1.140 mm
Montagebohrungen am Außenring (na): 48
Lochkreis Innenring (Li): 1.055 mm
Montagebohrungen am Innenring (ni): 48

Verzahnung

Verzahnungsmodul (m): 8 mm
Zähnezahl (z): 125
Teilkreisdurchmesser der Verzahnung (d0): 1.000 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung INA XSI 141094 N

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	XSI 141094 N
Zertifiziert austauschbar mit	INA XSI 141094 N
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	INA
Serie	Xsi 14 Serie
Referenzmodell	XSI 141094 N
Maßsystem	Metrisch
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Innenverzahnt
Abmessungen
Massee (Massee)	91 kg
Gesamt-Außendurchmesser (Da)	1.164 mm
Gesamt-Innendurchmesser (di)	984 mm
Katalogdurchmesser Di (Di)	1095+0,7 1 mm
Katalogdurchmesser da (da)	91 mm
Befestigung
Lochkreis Außenring (La)	1.140 mm
Montagebohrungen am Außenring (na)	48
Lochkreis Innenring (Li)	1.055 mm
Montagebohrungen am Innenring (ni)	48
Verzahnung
Verzahnungsmodul (m)	8 mm
Zähnezahl (z)	125
Teilkreisdurchmesser der Verzahnung (d0)	1.000 mm
Tragzahlen
Normale Zahnkraft (Fznorm)	31,4 kN
Maximale Zahnkraft (Fzmax)	46,7 kN
Dynamische axiale Grundtragzahl (Ca)	390 kN
Statische axiale Grundtragzahl (C0a)	1.360 kN
Dynamische radiale Grundtragzahl (Cr)	246 kN
Statische radiale Grundtragzahl (C0r)	670 kN
Vorspannung (Vorspannung)	0,01 incl. 0,05 mm
Maximal zulässige Radiallast (Fr perm)	198,2 kN

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

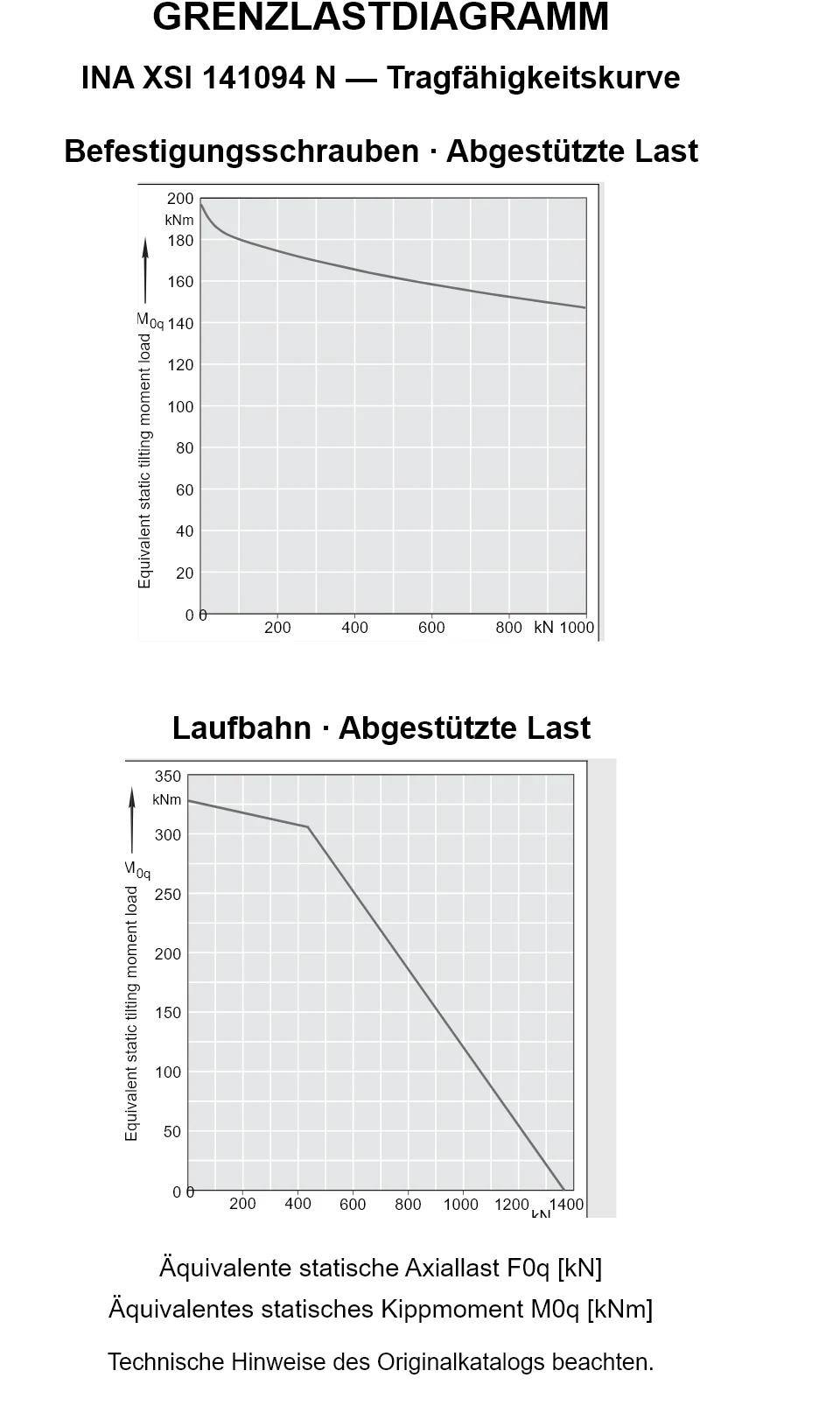

Traglastdiagramm der Serie Xsi 14

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für INA XSI 141094 N

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
