Drehverbindung als Ersatz für INA XU 080430

Name: MERYDOM Replacement for INA XU 080430 Slewing Bearing
Brand: MERYDOM
SKU: XU 080430

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

XU 080430

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XU 080430.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 480 mm
Overall ID (di): 380 mm
Gesamthöhe: 26 mm
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 20 / 20 außen / innen
Lagerbauart: Kreuzrollenlager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

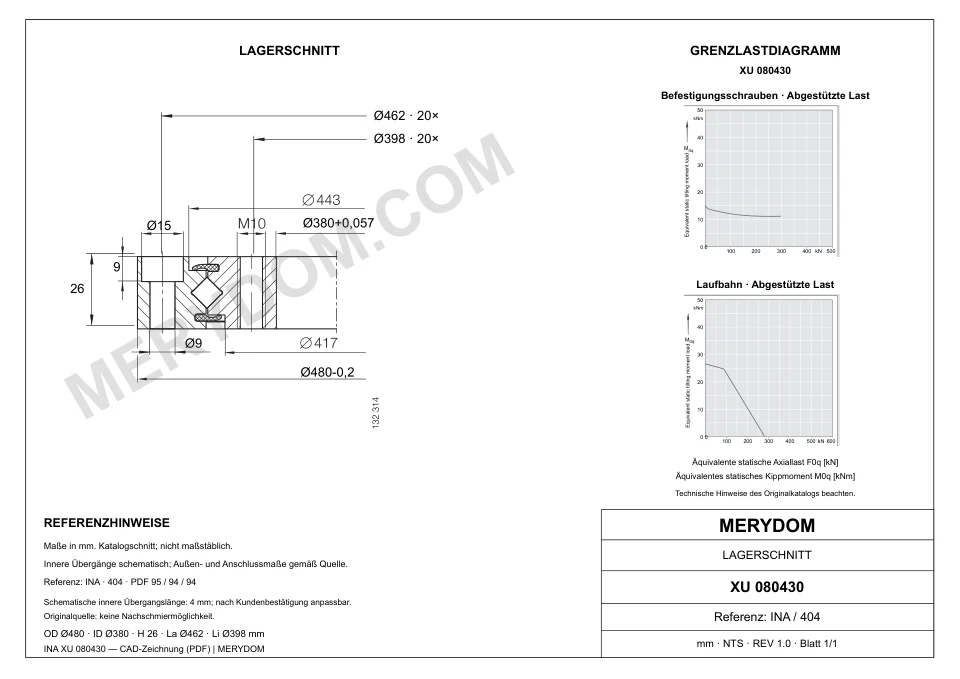

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (Massee): 12 kg
Gesamt-Außendurchmesser (Da): 480 mm
Gesamt-Innendurchmesser (di): 380 mm
Katalogdurchmesser Di (Di): 430,6 mm
Katalogdurchmesser da (da): 429,4 mm
Gesamthöhe (H): 26 mm
Innenhöhe (h): 26 mm

Befestigung

Lochkreis Außenring (La): 462 mm
Lochkreis Innenring (Li): 398 mm
Montagebohrungen am Außenring (na): 20
Montagebohrungen am Innenring (ni): 20
Gemeinsamer Montagebohrungsdurchmesser (dB): 9 mm
Senkungsdurchmesser (ds): 15 mm
Senkungstiefe (ts): 9 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung INA XU 080430

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	XU 080430
Zertifiziert austauschbar mit	INA XU 080430
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	INA
Serie	Xu Serie
Referenzmodell	XU 080430
Maßsystem	Metrisch
Lagerkonstruktion	Kreuzrollenlager
Verzahnungsart	Unverzahnt
Abmessungen
Massee (Massee)	12 kg
Gesamt-Außendurchmesser (Da)	480 mm
Gesamt-Innendurchmesser (di)	380 mm
Katalogdurchmesser Di (Di)	430,6 mm
Katalogdurchmesser da (da)	429,4 mm
Gesamthöhe (H)	26 mm
Innenhöhe (h)	26 mm
Befestigung
Lochkreis Außenring (La)	462 mm
Lochkreis Innenring (Li)	398 mm
Montagebohrungen am Außenring (na)	20
Montagebohrungen am Innenring (ni)	20
Gemeinsamer Montagebohrungsdurchmesser (dB)	9 mm
Senkungsdurchmesser (ds)	15 mm
Senkungstiefe (ts)	9 mm
Tragzahlen
Dynamische radiale Grundtragzahl (Cr)	70 kN
Statische radiale Grundtragzahl (C0r)	138 kN
Vorspannung (Vorspannung)	0 incl. 0,02 mm
Maximal zulässige Radiallast (Fr perm)	35 kN
Dynamische axiale Grundtragzahl (Ca)	110 kN
Statische axiale Grundtragzahl (C0a)	280 kN
Radialspiel (Radialspiel)	Clearance-free mm
Axiales Kippspiel (Axiales Kippspiel)	Clearance-free mm

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

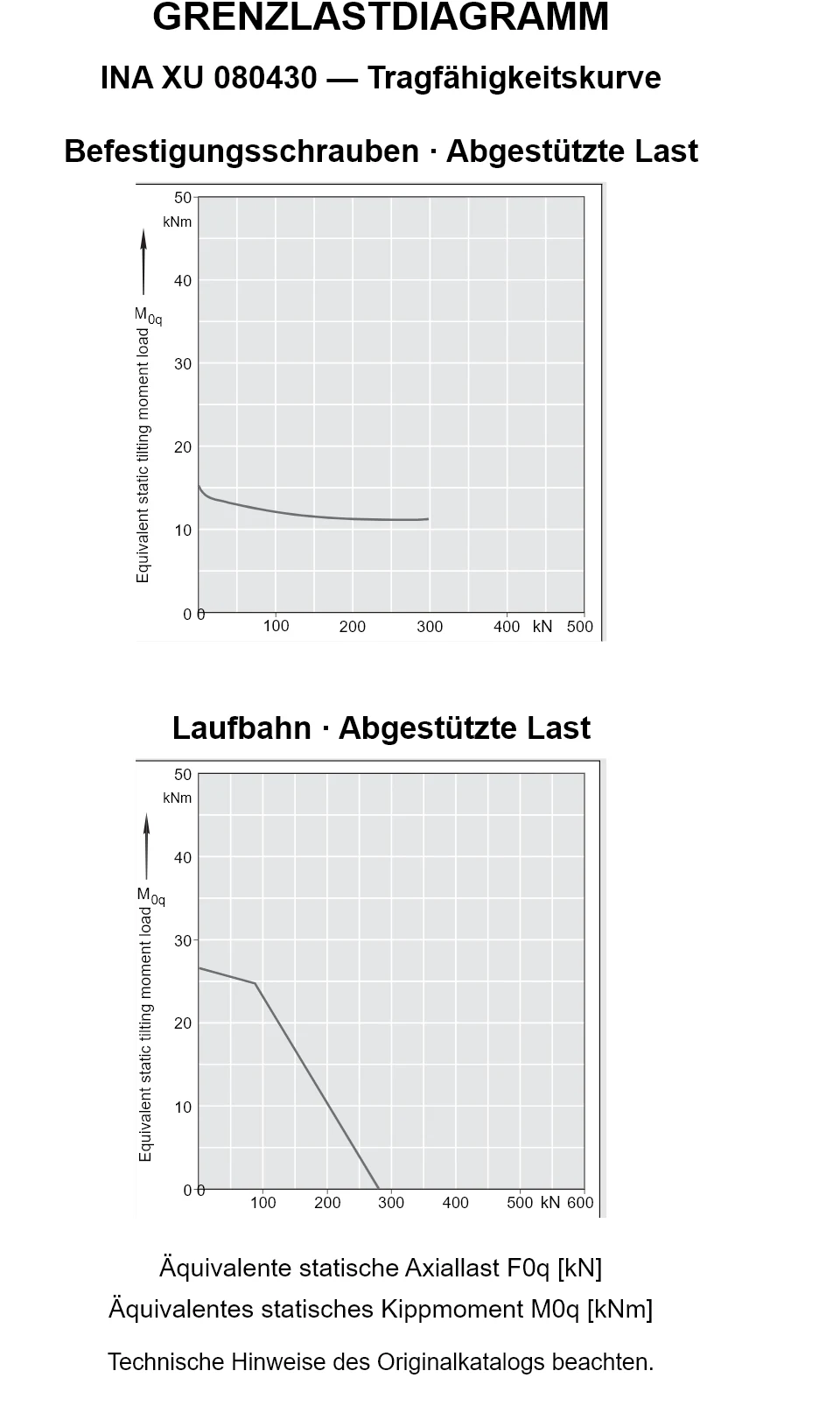

SERIEN-TRAGFÄHIGKEIT

Traglastdiagramm der Serie Xu

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für INA XU 080430

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
