Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für INA XU 160260

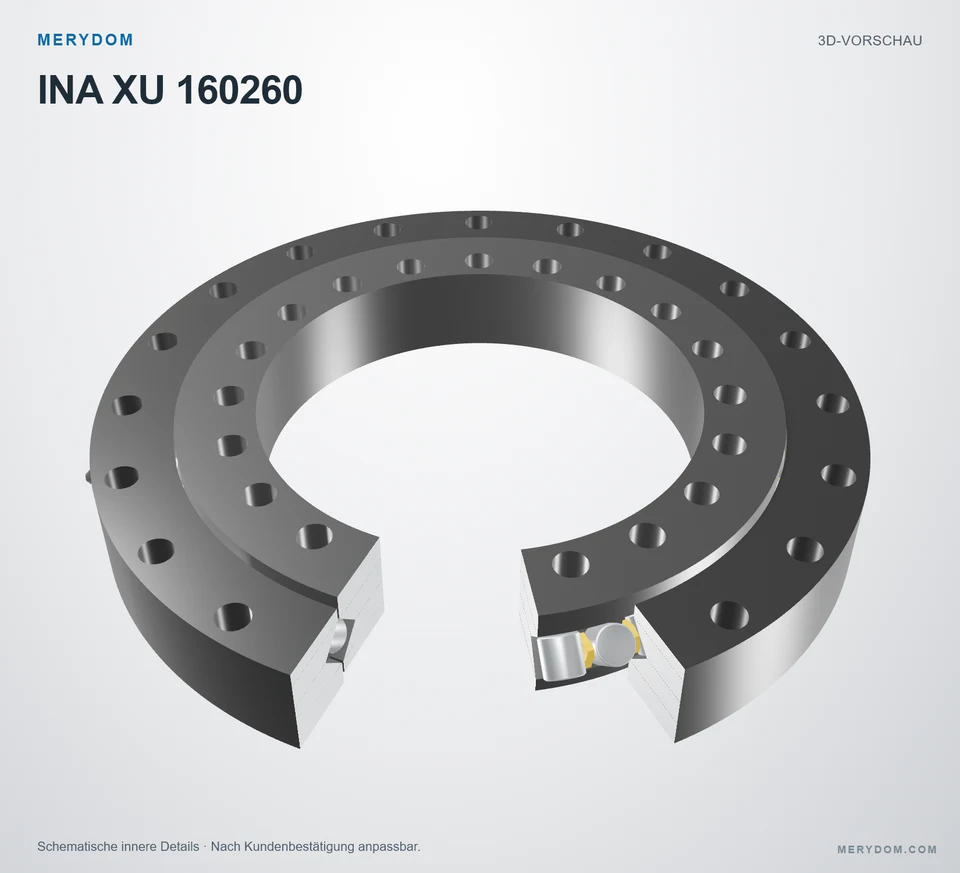

Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XU 160260. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA XU 160260. Serie: Xu. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
XU 160260
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XU 160260.
- Overall OD (Do)
- 329 mm
- Overall ID (di)
- 191 mm
- Gesamthöhe
- 46 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 20 / 20 außen / innen
- Lagerbauart
- Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 16 kg
- Gesamt-Außendurchmesser (Da)
- 329 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 327 mm
- Gesamt-Innendurchmesser (di)
- 191 mm
- Innerer Zentrierdurchmesser (diZT)
- 193 mm
- Katalogdurchmesser Di (Di)
- 261 mm
- Katalogdurchmesser da (da)
- 259 mm
- Gesamthöhe (H)
- 46 mm
- Innenhöhe (h)
- 41 mm
- Äußere Zentrierlänge (T)
- 7 mm
- Innere Zentrierlänge (t)
- 7 mm
- Maximalmaß u (u)
- 3,5 mm
Befestigung
- Lochkreis Außenring (La)
- 305 mm
- Lochkreis Innenring (Li)
- 215 mm
- Montagebohrungen am Außenring (na)
- 20
- Montagebohrungen am Innenring (ni)
- 20
- Gemeinsamer Montagebohrungsdurchmesser (dB)
- 14 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA XU 160260
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | XU 160260 |
| Zertifiziert austauschbar mit | INA XU 160260 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Xu Serie |
| Referenzmodell | XU 160260 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Massee (Massee) | 16 kg |
| Gesamt-Außendurchmesser (Da) | 329 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 327 mm |
| Gesamt-Innendurchmesser (di) | 191 mm |
| Innerer Zentrierdurchmesser (diZT) | 193 mm |
| Katalogdurchmesser Di (Di) | 261 mm |
| Katalogdurchmesser da (da) | 259 mm |
| Gesamthöhe (H) | 46 mm |
| Innenhöhe (h) | 41 mm |
| Äußere Zentrierlänge (T) | 7 mm |
| Innere Zentrierlänge (t) | 7 mm |
| Maximalmaß u (u) | 3,5 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 305 mm |
| Lochkreis Innenring (Li) | 215 mm |
| Montagebohrungen am Außenring (na) | 20 |
| Montagebohrungen am Innenring (ni) | 20 |
| Gemeinsamer Montagebohrungsdurchmesser (dB) | 14 mm |
| Tragzahlen | |
| Dynamische radiale Grundtragzahl (Cr) | 135 kN |
| Statische radiale Grundtragzahl (C0r) | 173 kN |
| Vorspannung (Vorspannung) | 0 incl. 0,02 mm |
| Maximal zulässige Radiallast (Fr perm) | 82,6 kN |
| Dynamische axiale Grundtragzahl (Ca) | 212 kN |
| Statische axiale Grundtragzahl (C0a) | 350 kN |
| Radialspiel (Radialspiel) | Clearance-free mm |
| Axiales Kippspiel (Axiales Kippspiel) | Clearance-free mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

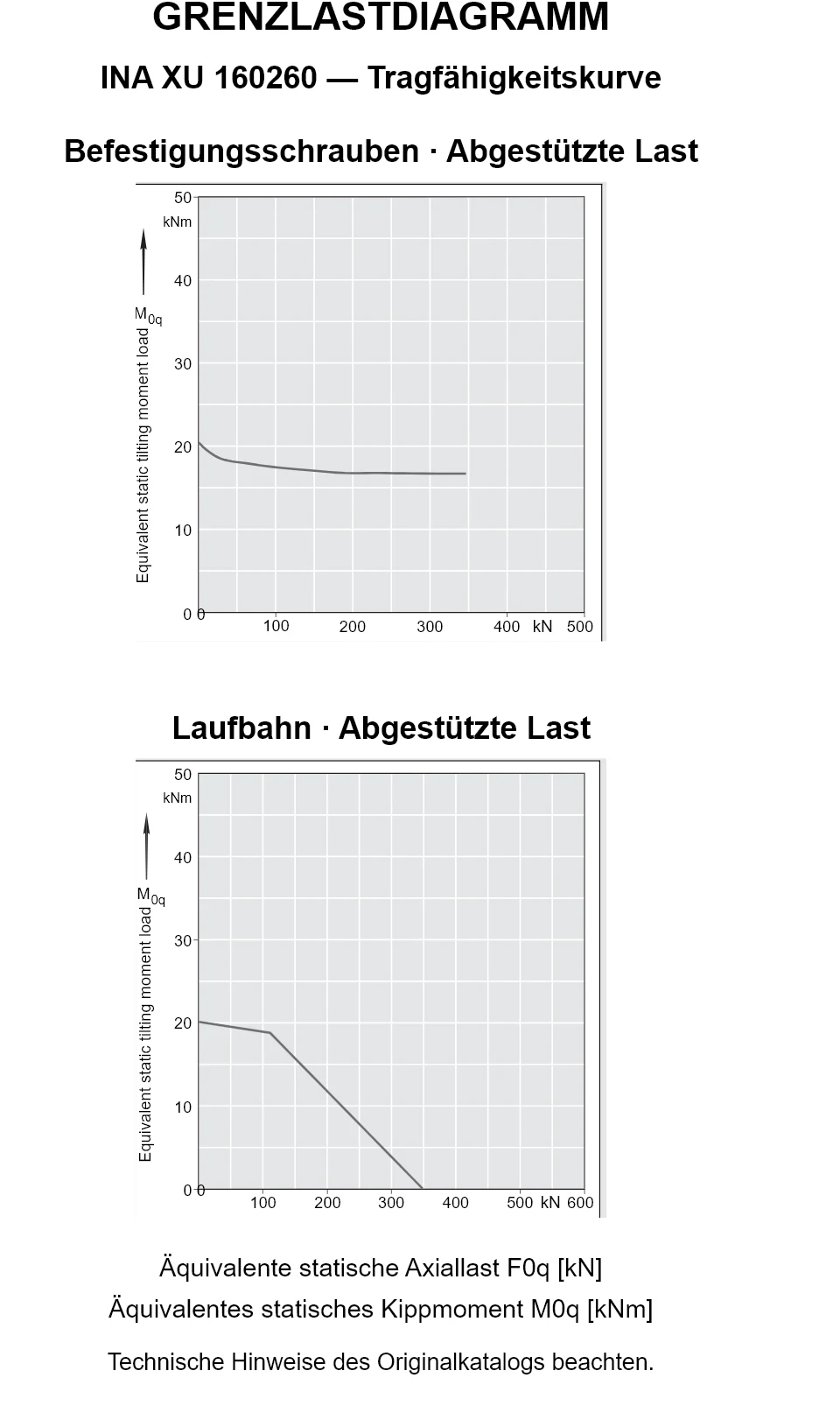

Traglastdiagramm der Serie Xu
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA XU 160260
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model XU 160260.
