Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

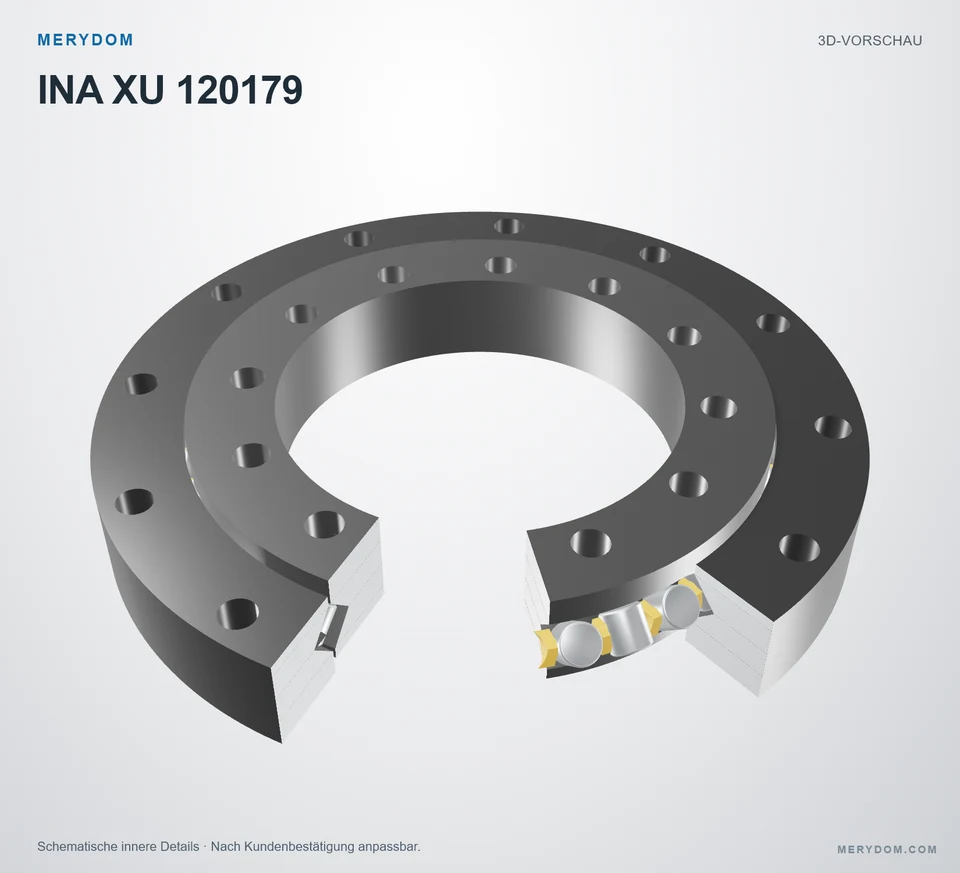

Drehverbindung als Ersatz für INA XU 120179
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XU 120179. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: INA XU 120179. Serie: Xu. Lagerkonstruktion: Kreuzrollenlager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
XU 120179
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit INA XU 120179.
- Overall OD (Do)
- 234 mm
- Overall ID (di)
- 124,5 mm
- Gesamthöhe
- 35 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 12 / 12 außen / innen
- Lagerbauart
- Kreuzrollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

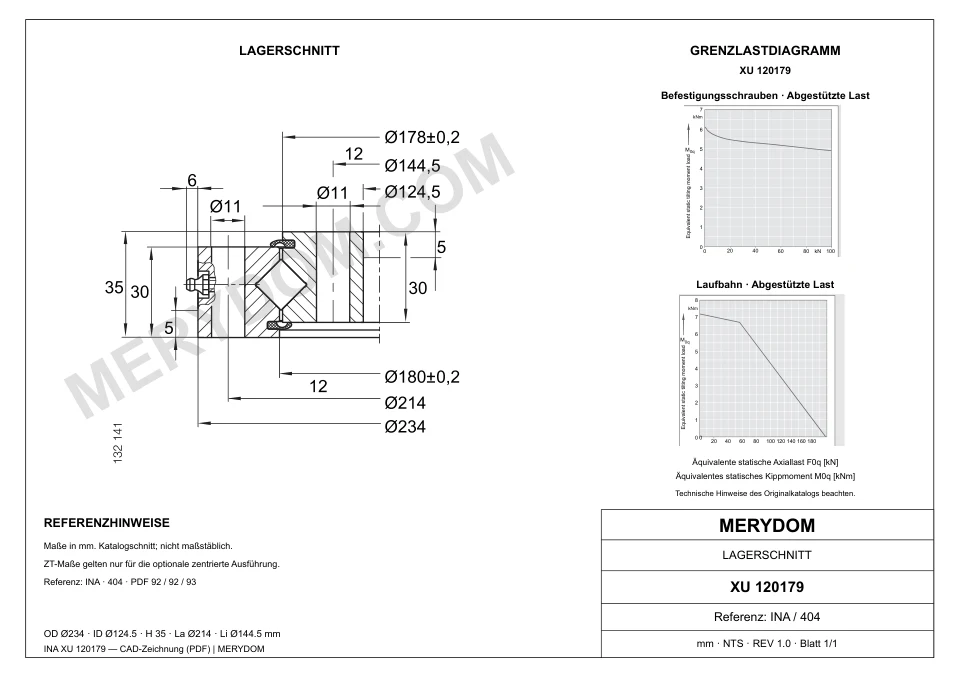

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Massee)
- 7 kg
- Gesamt-Außendurchmesser (Da)
- 234 mm
- Äußerer Zentrierdurchmesser (DaZT)
- 232 mm
- Gesamt-Innendurchmesser (di)
- 124,5 mm
- Innerer Zentrierdurchmesser (diZT)
- 126,5 mm
- Katalogdurchmesser Di (Di)
- 180±0,2 mm
- Katalogdurchmesser da (da)
- 178±0,2 mm
- Äußere Zentrierlänge (T)
- 5 mm
- Innere Zentrierlänge (t)
- 5 mm
- Maximalmaß u (u)
- 6 mm
- Gesamthöhe (H)
- 35 mm
- Innenhöhe (h)
- 30 mm
Befestigung
- Lochkreis Außenring (La)
- 214 mm
- Lochkreis Innenring (Li)
- 144,5 mm
- Montagebohrungen am Außenring (na)
- 12
- Montagebohrungen am Innenring (ni)
- 12
- Gemeinsamer Montagebohrungsdurchmesser (dB)
- 11 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung INA XU 120179
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | XU 120179 |
| Zertifiziert austauschbar mit | INA XU 120179 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | INA |
| Serie | Xu Serie |
| Referenzmodell | XU 120179 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Kreuzrollenlager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Massee (Massee) | 7 kg |
| Gesamt-Außendurchmesser (Da) | 234 mm |
| Äußerer Zentrierdurchmesser (DaZT) | 232 mm |
| Gesamt-Innendurchmesser (di) | 124,5 mm |
| Innerer Zentrierdurchmesser (diZT) | 126,5 mm |
| Katalogdurchmesser Di (Di) | 180±0,2 mm |
| Katalogdurchmesser da (da) | 178±0,2 mm |
| Äußere Zentrierlänge (T) | 5 mm |
| Innere Zentrierlänge (t) | 5 mm |
| Maximalmaß u (u) | 6 mm |
| Gesamthöhe (H) | 35 mm |
| Innenhöhe (h) | 30 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 214 mm |
| Lochkreis Innenring (Li) | 144,5 mm |
| Montagebohrungen am Außenring (na) | 12 |
| Montagebohrungen am Innenring (ni) | 12 |
| Gemeinsamer Montagebohrungsdurchmesser (dB) | 11 mm |
| Tragzahlen | |
| Maximal zulässige Radiallast (Fr perm) | 33,6 kN |
| Dynamische axiale Grundtragzahl (Ca) | 118 kN |
| Statische axiale Grundtragzahl (C0a) | 179 kN |
| Dynamische radiale Grundtragzahl (Cr) | 75 kN |
| Statische radiale Grundtragzahl (C0r) | 88 kN |
| Vorspannung (Vorspannung) | 0 incl. 0,02 mm |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

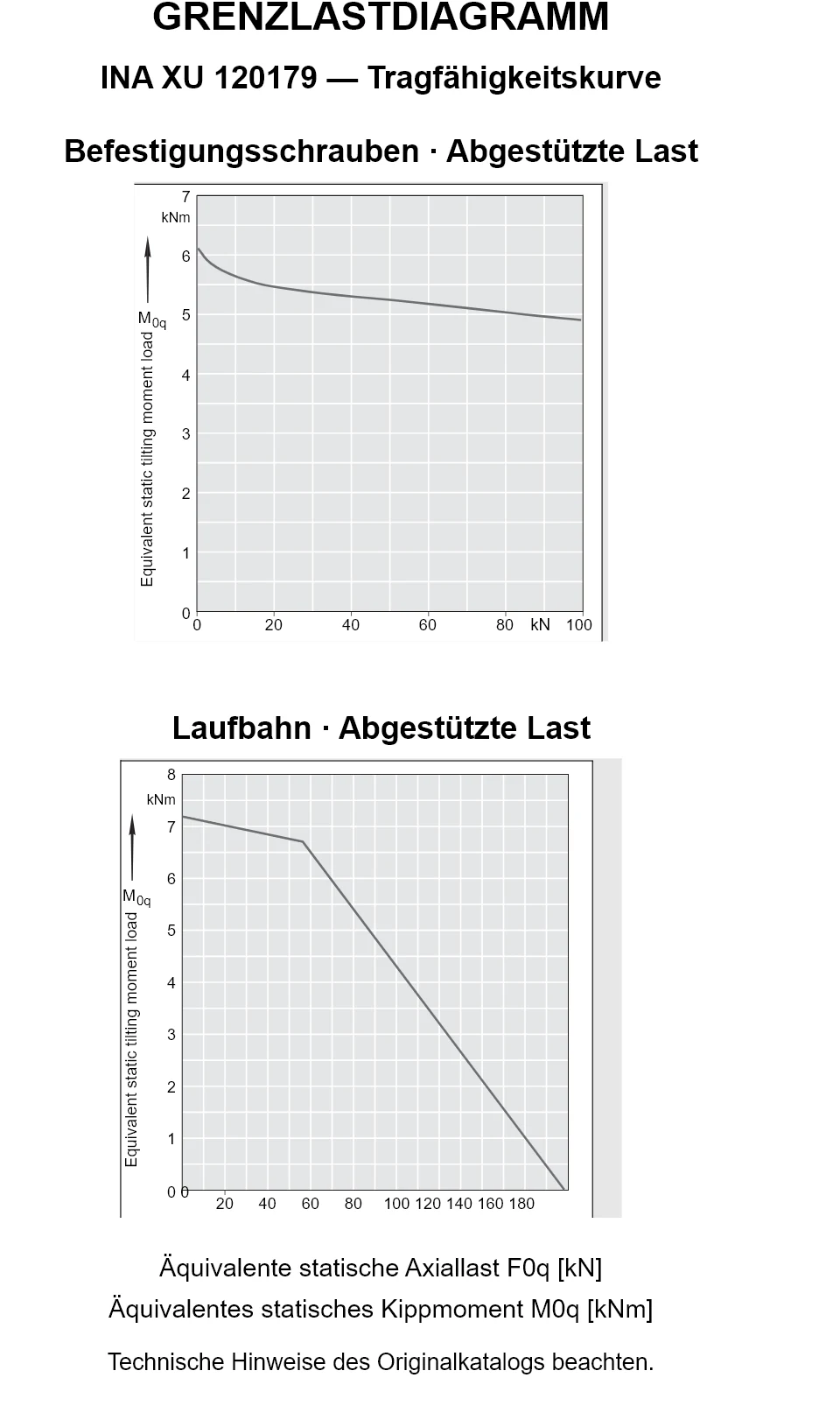

SERIEN-TRAGFÄHIGKEIT
Traglastdiagramm der Serie Xu
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für INA XU 120179
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
